ข้อต่อข้อศอกเกลียวตัวเมียสแตนเลส 90DEG สำหรับระบบท่อ

ภาพรวม

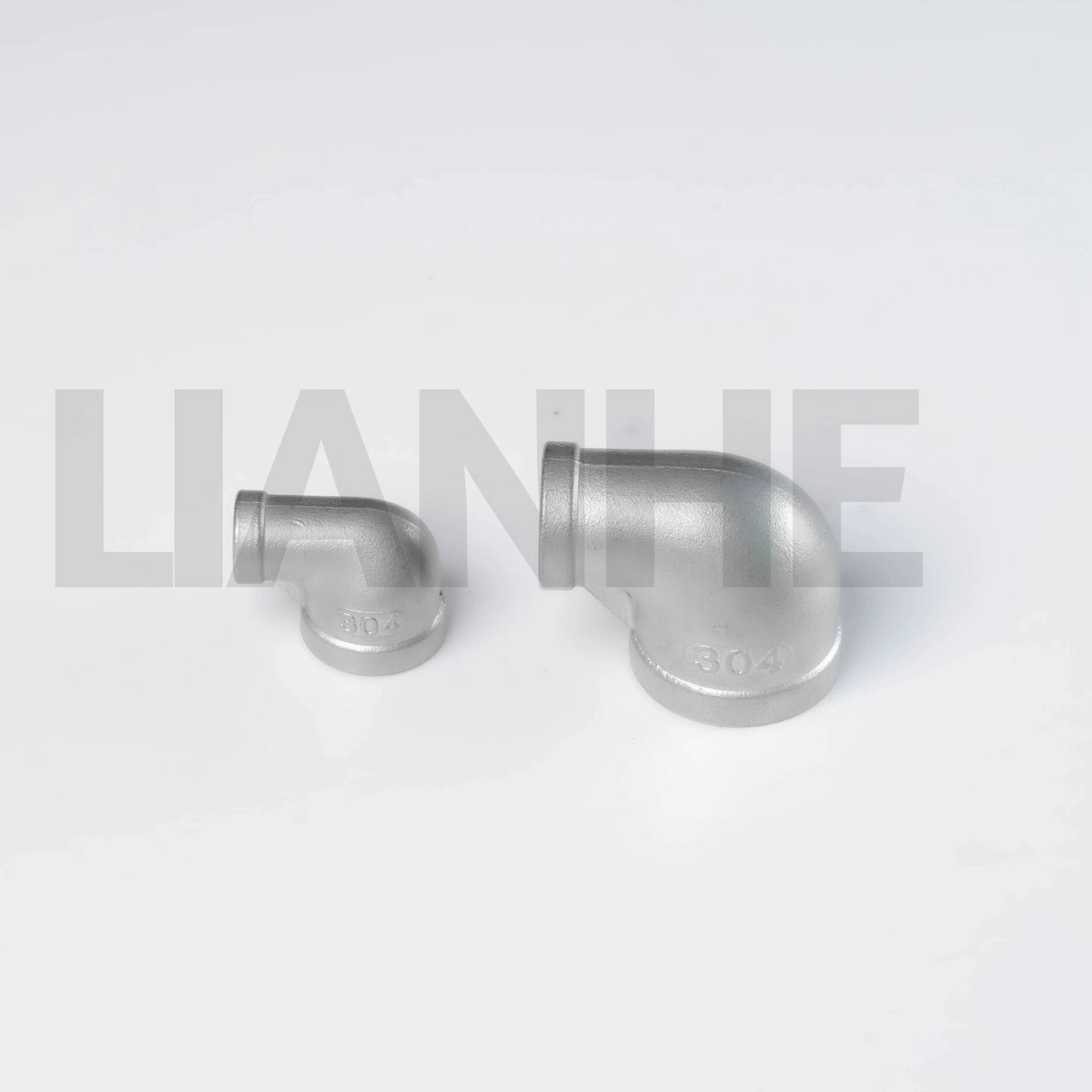

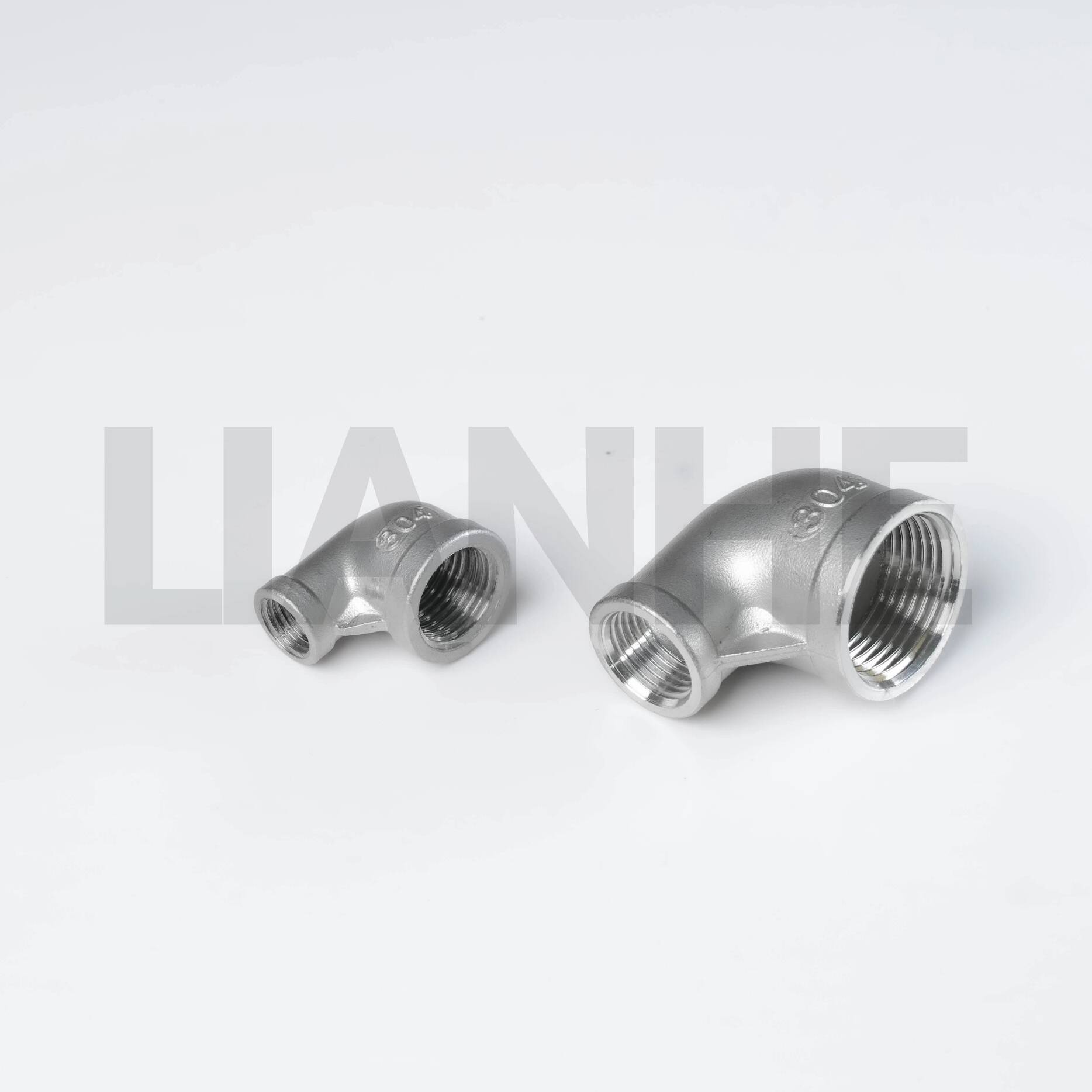

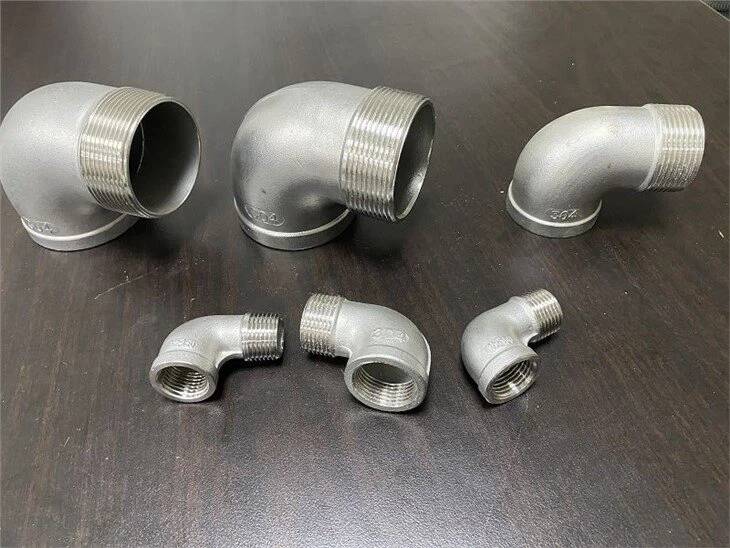

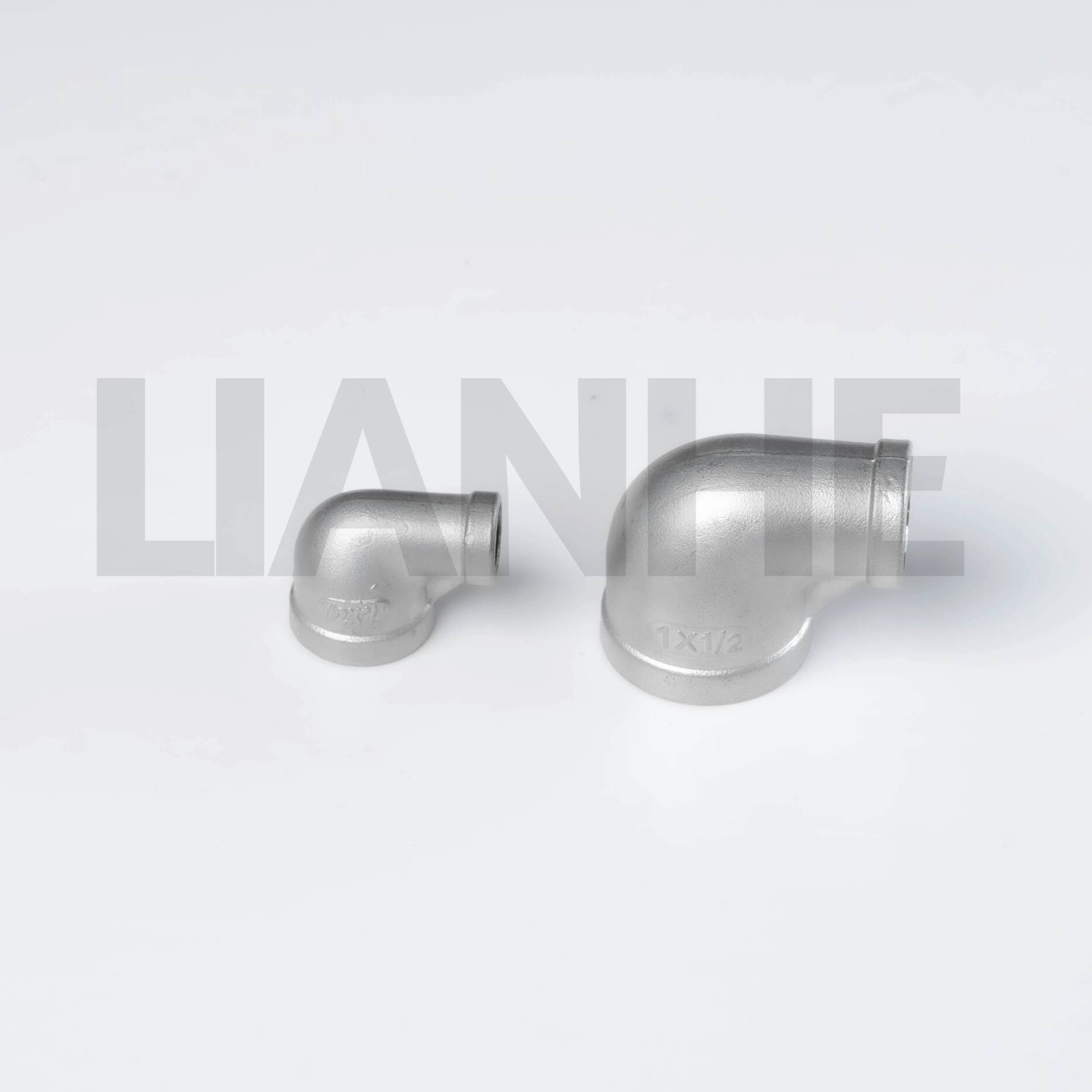

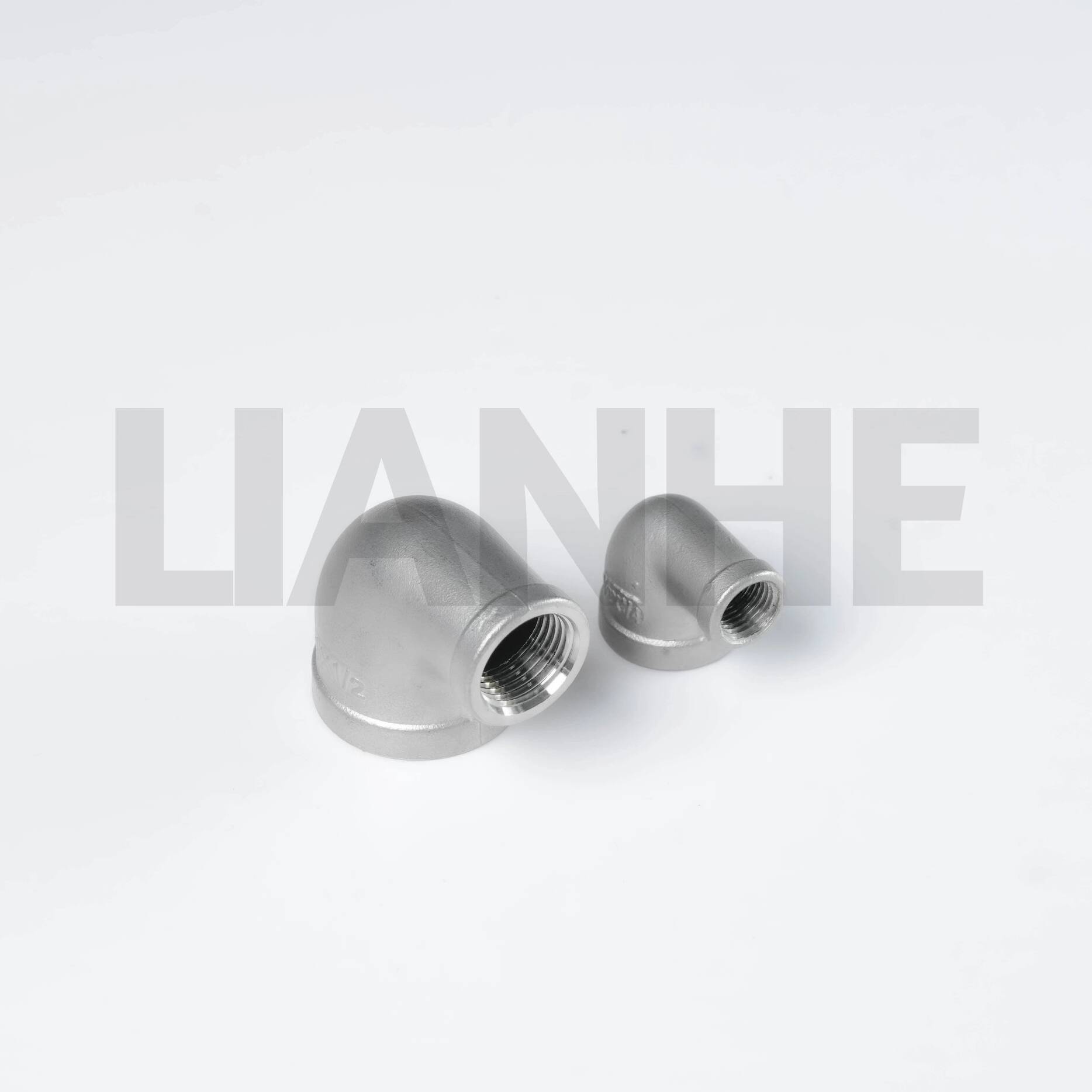

ข้อต่อข้อศอกเกลียวตัวเมียสแตนเลส 90 องศาเป็นส่วนประกอบท่อที่ออกแบบอย่างแม่นยำซึ่งออกแบบมาเพื่อเปลี่ยนทิศทางของท่อในระบบท่อแบบเกลียวในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและความต้านทานการรั่วไหล ผลิตจากสแตนเลสเกรดสูง 316 (ASTM A312) ข้องอเหล่านี้มีพื้นผิวภายในที่เรียบและขนาดเกลียวที่แม่นยำ เพื่อให้มั่นใจถึงการไหลที่ราบรื่นและการเชื่อมต่อที่ปลอดภัยในการใช้งานที่มีฤทธิ์กัดกร่อนและมีความบริสุทธิ์สูง

คุณสมบัติ

วัสดุและการก่อสร้างระดับพรีเมียม:

สแตนเลส 316 (ปริมาณโมลิบดีนัม 3.5%) ให้ความต้านทานที่เหนือกว่าต่อการกัดกร่อนแบบรูพรุนและรอยแยกที่เกิดจากคลอไรด์ และมีความทนทานมากกว่าสแตนเลส 304 ถึง 50% ในสภาพแวดล้อมทางทะเล

กระบวนการหล่อแบบลงทุนทำให้มั่นใจได้ว่าความหนาของผนังสม่ำเสมอ (พิกัดความเผื่อ ±10%) และรูเจาะเรียบ (Ra ≤1.6μm) ช่วยลดความปั่นป่วนและการสะสมตัวของตะกอน

การทำเกลียวที่แม่นยำ:

เกลียว NPT ตัวเมีย (ANSI/ASME B1.20.1) ที่มีมุมเกลียว 60° และ 11.5 เกลียวต่อนิ้ว (สำหรับขนาด 1/2"-2") ทดสอบกับแรงดันใช้งาน 1.5 เท่าสำหรับการเชื่อมต่อที่ไม่มีการรั่วไหล

ขอบทางเข้า/ทางออกแบบลบมุมช่วยป้องกันการเกิดครีบและอำนวยความสะดวกในการใส่ท่อ ซึ่งช่วยลดเวลาในการติดตั้งลง 20%

การออกแบบอเนกประสงค์:

มีจำหน่ายในขนาดท่อปกติ (NPS) 1/8" ถึง 4" พร้อมตัวเลือกกำหนดการ 40 (แรงดันมาตรฐาน) และกำหนดการ 80 (แรงดันสูง) (สูงสุด 3,000 PSI)

มุม 90° ให้การเปลี่ยนแปลงทิศทางการไหลที่เหมาะสมที่สุดในขณะที่ลดการสูญเสียแรงดันให้เหลือน้อยที่สุด โดยมีรัศมีเท่ากับเส้นผ่านศูนย์กลางท่อ 1.5x เพื่อการไหลแบบราบเรียบ

การปฏิบัติตามและการรับรอง:

ตรงตามมาตรฐาน ASTM A312, ASME B16.11 และ MSS SP-83 พร้อมรายงานการตรวจสอบย้อนกลับของวัสดุสำหรับการใช้งานที่สำคัญ (เช่น เภสัชกรรม การบินและอวกาศ)

พื้นผิวแบบพาสซีฟ (การกำจัดชั้นออกไซด์) สำหรับระบบที่มีความบริสุทธิ์สูง ลดการชะล้างไอออนของโลหะในน้ำปราศจากไอออนและกระบวนการทางเคมี

แอปพลิเคชัน

เหมาะสำหรับระบบท่อที่ต้องการความต้านทานการกัดกร่อนและการเปลี่ยนทิศทางที่แม่นยำ:

วิศวกรรมทางทะเล: ระบบหล่อเย็นน้ำเค็ม ท่อบนเรือ และแท่นนอกชายฝั่ง พร้อมสแตนเลส 316 ต้านทานการกัดกร่อนของน้ำทะเลมานานกว่า 10 ปี

การแปรรูปทางเคมี: สายส่งสารเคมีที่มีความบริสุทธิ์สูง เข้ากันได้กับตัวกลางที่มีฤทธิ์รุนแรง เช่น กรดซัลฟิวริก โซเดียมไฮดรอกไซด์ และตัวทำละลายอินทรีย์

อาหารและยา: การใช้งานด้านสุขอนามัยที่มีพื้นผิวขัดเงาด้วยไฟฟ้า (Ra ≤0.8μm) เป็นไปตามมาตรฐานสุขาภิบาล 3-A และ FDA 21 CFR ส่วนที่ 177

HVAC และเครื่องทำความเย็น: ท่อคอนเดนเสท ท่อสารทำความเย็น และระบบอัดอากาศในสภาพแวดล้อมที่รุนแรง (เช่น สิ่งอำนวยความสะดวกริมชายฝั่ง ตู้แช่แข็งทางอุตสาหกรรม)

คำถามที่พบบ่อย

ถาม: สามารถเชื่อมข้อศอกเหล่านี้แทนเกลียวได้หรือไม่?

ตอบ:ไม่ สิ่งเหล่านี้เป็นข้อต่อเกลียว สำหรับการใช้งานแบบเชื่อม ให้ใช้ข้อศอกแบบเชื่อมชน (ASTM A403 WP316)

ถาม: สแตนเลส 316 มีช่วงอุณหภูมิเท่าไร?

ตอบ:-250°C ถึง 800°C เหมาะสำหรับกระบวนการแช่แข็งและอุณหภูมิสูงโดยมีฉนวนกันความร้อนที่เหมาะสม

ถาม: วิธีทำความสะอาดพื้นผิวแบบพาสซีฟสำหรับระบบที่มีความบริสุทธิ์สูง?

ตอบ:ล้างด้วยน้ำปราศจากไอออนหรือใช้น้ำยาทำความสะอาดที่ไม่มีฤทธิ์กัดกร่อน หลีกเลี่ยงตัวทำละลายที่มีคลอไรด์เพื่อรักษาความต้านทานการกัดกร่อน

ถาม: มีตัวเลือกที่ไม่ใช่แม่เหล็กหรือไม่?

ตอบ:ใช่ สแตนเลส 316L (คาร์บอนต่ำ) มีความสามารถในการซึมผ่านของแม่เหล็กต่ำ เหมาะอย่างยิ่งสำหรับการวางท่อในโรงงานด้วยการถ่ายภาพด้วยคลื่นสนามแม่เหล็ก (MRI)
