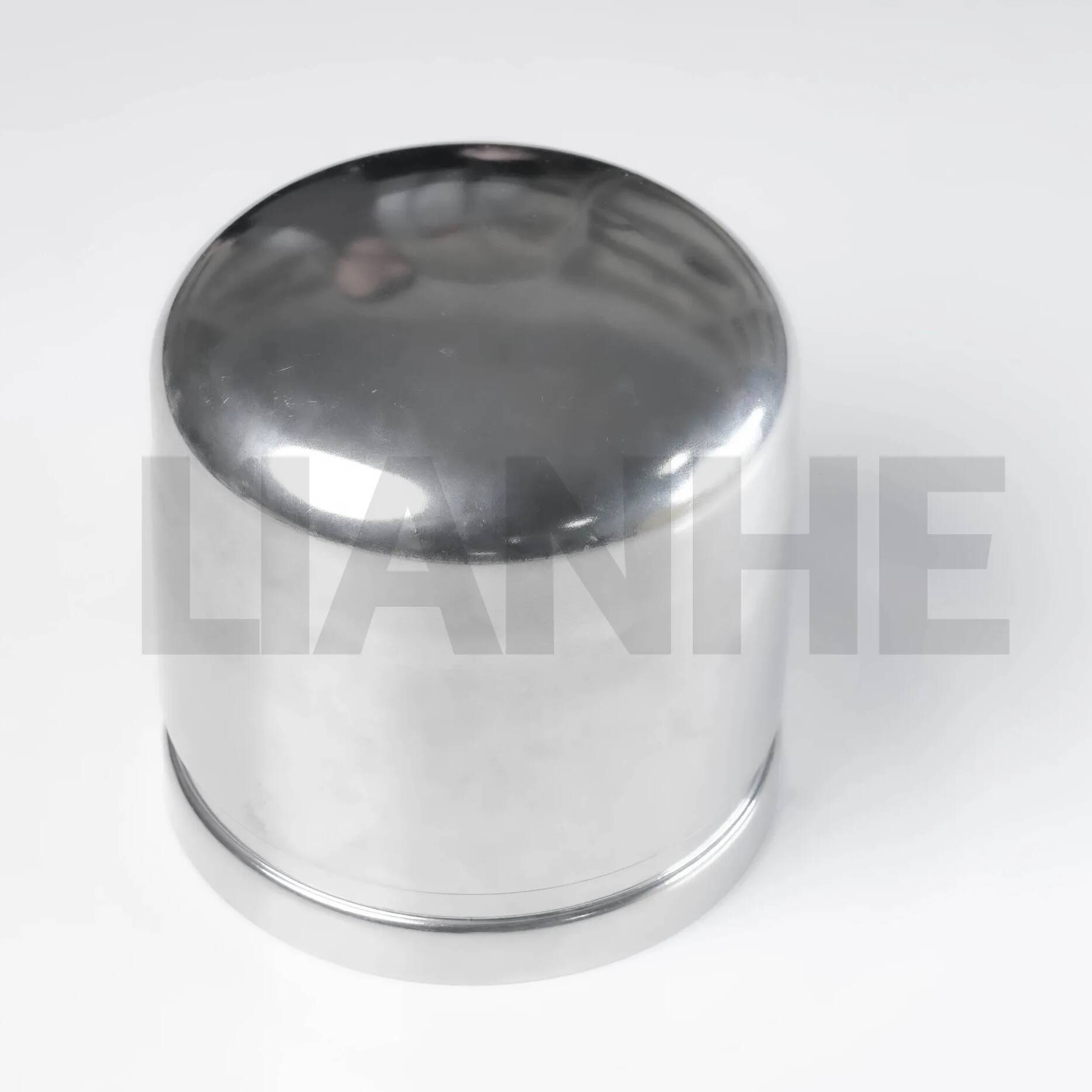

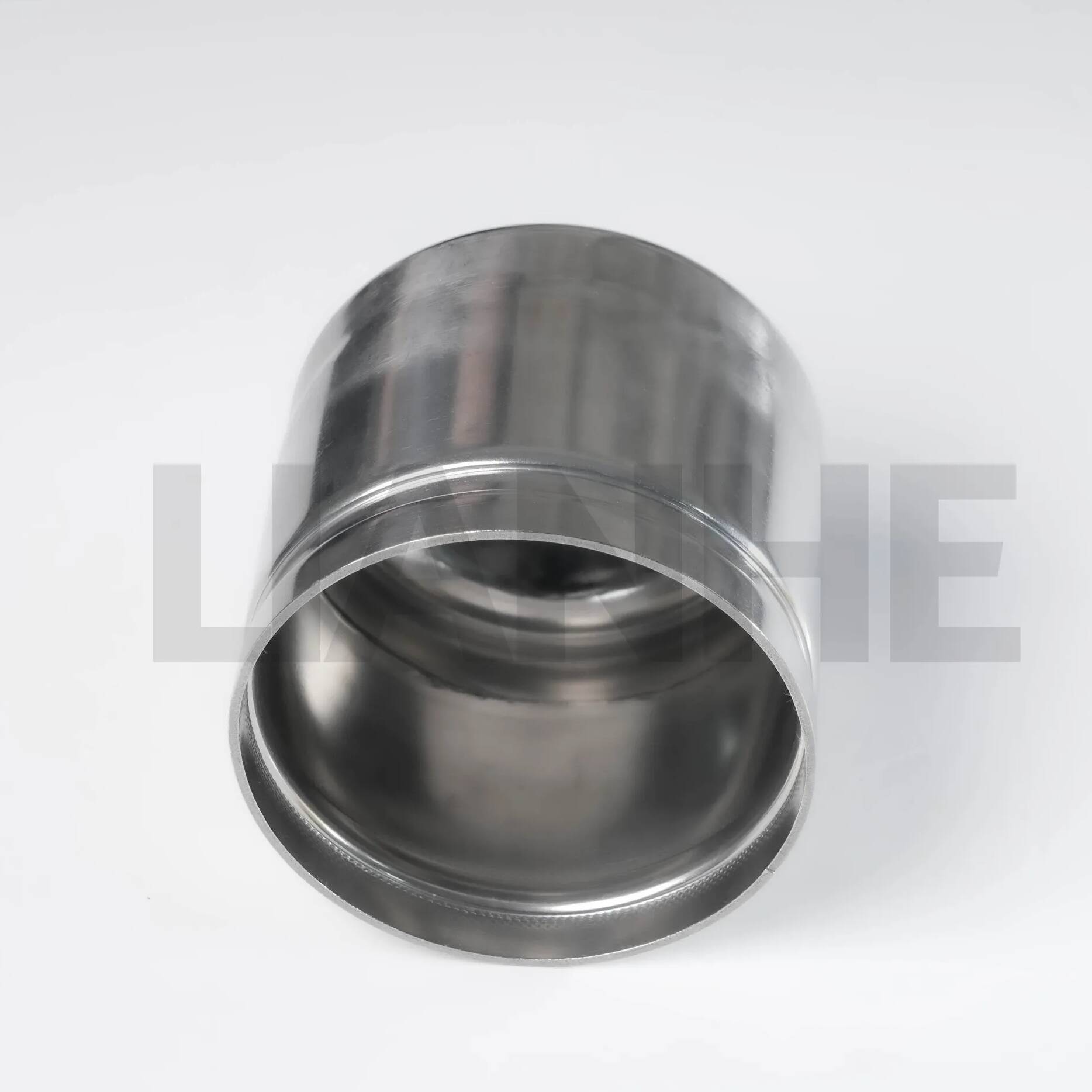

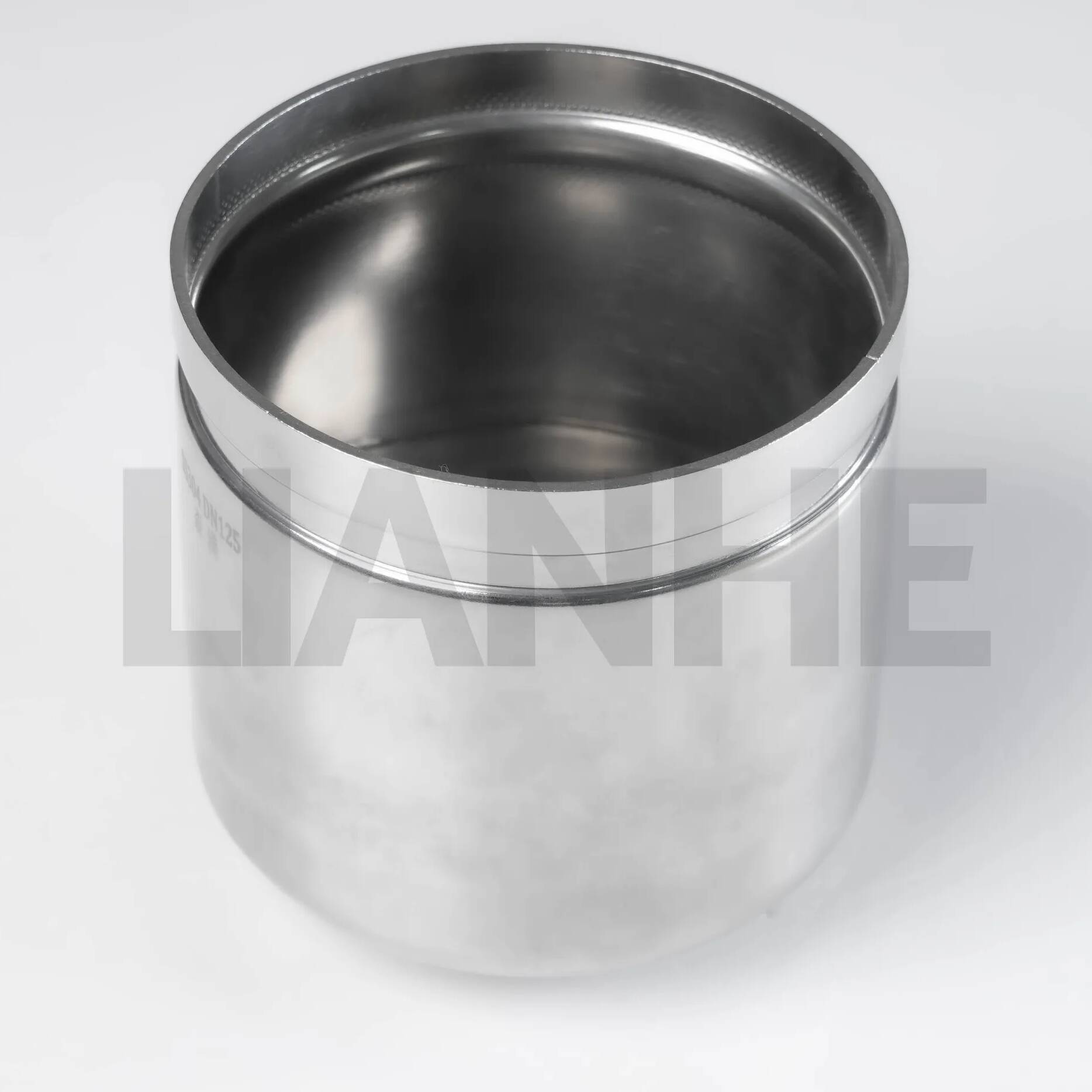

ฝาครอบร่องสเตนเลสสำหรับงานหนักสำหรับการซีลปลายท่อ

ภาพรวม

ผลิตจากสแตนเลส 304 หรือ 316 ฝาปิดเหล่านี้มีการออกแบบร่องตามมาตรฐาน AWWA C606 ซึ่งเชื่อมต่ออย่างราบรื่นกับข้อต่อทางกล เพื่อให้มั่นใจถึงประสิทธิภาพการป้องกันการรั่วไหลในสภาพแวดล้อมที่มีการสั่นสะเทือนและการกัดกร่อนสูง

คุณสมบัติ

การก่อสร้างวัสดุที่ทนทาน:

มีให้เลือกทั้งแบบสเตนเลส 304 (ต้านทานการกัดกร่อนทั่วไป) และ 316 (ทนคลอไรด์) โดยมีความแข็งแรงของผลผลิตขั้นต่ำ 205 MPa และการยืดตัว ≥40% สำหรับการต้านทานแรงกระแทก

พื้นผิวภายในเรียบ (Ra ≤1.6μm) ป้องกันการสะสมตัวของตะกอน ในขณะที่ขอบด้านนอกที่มีร่อง (ความลึก: 2.4 มม. ±0.1 มม.) ช่วยให้มั่นใจได้ถึงความแน่นพอดีด้วยข้อต่อเช่น Victaulic®

การออกแบบซีลป้องกันการรั่ว:

ปะเก็น EPDM หรือ NBR แบบรวม (ขึ้นอยู่กับสื่อ) ให้การซีลแบบกันฟองได้ถึง 16 บาร์ (232 PSI) สำหรับระบบน้ำ/แก๊ส พร้อมด้วยปะเก็น Viton® ซึ่งเป็นอุปกรณ์เสริมสำหรับความเข้ากันได้ทางเคมี

รูปทรงโดมเสริมความแข็งแรงกระจายแรงกดอย่างสม่ำเสมอ ช่วยลดความเข้มข้นของความเค้นที่ปลายท่อระหว่างเกิดไฟกระชาก

ติดตั้งง่าย:

ไม่ต้องเชื่อมหรือเกลียว เพียงแค่เลื่อนผ่านปลายท่อแบบร่องและยึดให้แน่นด้วยข้อต่อ ช่วยลดเวลาในการติดตั้งลง 60% เมื่อเทียบกับฝาปิดแบบเชื่อม

การออกแบบให้มีน้ำหนักเบา (เบากว่าฝาครอบเกลียวที่เทียบเท่ากัน 20%) เหมาะสำหรับการติดตั้งเหนือศีรษะและการเข้าถึงที่ยาก

การปฏิบัติตามข้อกำหนดและการทดสอบ:

เป็นไปตามมาตรฐาน ASME B16.24, MSS SP-83 และ AWWA C606 ผ่านการทดสอบอุทกสถิตที่แรงดันใช้งาน 1.5 เท่า เป็นเวลา 30 นาที โดยไม่มีการรั่วไหล

พื้นผิวแบบพาสซีฟ (สำหรับ 316 แคป) ช่วยเพิ่มความต้านทานการกัดกร่อนในสภาพแวดล้อมทางทะเลและทางอุตสาหกรรม

แอปพลิเคชัน

เหมาะอย่างยิ่งสำหรับการซีลและปกป้องระบบท่อ:

การกระจายน้ำ: การปิดท่อดับเพลิง ส่วนขยายท่อจ่ายน้ำหลัก และจุดสิ้นสุดของระบบชลประทานชั่วคราว เป็นไปตามมาตรฐาน NSF/ANSI 61 สำหรับน้ำดื่ม

การบำรุงรักษาทางอุตสาหกรรม: ปิดผนึกท่อสาขาที่ไม่ได้ใช้ในโรงงานเคมี โรงกลั่น และโรงไฟฟ้า โดยมีแคป 316 แคปที่ต้านทานตัวกลางที่มีฤทธิ์กัดกร่อน เช่น น้ำทะเลและซัลไฟด์

การก่อสร้างและโครงสร้างพื้นฐาน: ปกป้องปลายท่อในระหว่างการทดสอบและทดสอบท่อ ลดความเสี่ยงการปนเปื้อนในโครงการเทศบาลและอุตสาหกรรม

วิศวกรรมทางทะเล: ปิดผนึกท่อแพลตฟอร์มนอกชายฝั่งและท่อบนเรือด้วยสแตนเลส 316 ทนทานต่อการสัมผัสน้ำเค็มมานานกว่า 15 ปี

คำถามที่พบบ่อย

ถาม: แคปเหล่านี้สามารถใช้สำหรับการยุติท่อแบบถาวรได้หรือไม่?

ตอบ:ใช่ เหมาะสำหรับการปิดผนึกทั้งชั่วคราวและถาวรเมื่อจับคู่กับข้อต่อแบบกลไกและปะเก็นที่เหมาะสม

ถาม: ช่วงอุณหภูมิของปะเก็น EPDM คือเท่าไร?

ตอบ:-40°C ถึง 150°C ในขณะที่ปะเก็น Viton® ขยายได้ถึง -20°C ถึง 200°C สำหรับการใช้งานที่อุณหภูมิสูง

ถาม: ฝาครอบต้องใช้เครื่องมือพิเศษในการติดตั้งหรือไม่?

ตอบ:ไม่ มีเพียงประแจทอร์คสำหรับขันโบลท์คัปปลิ้งให้แน่นตามค่าที่แนะนำของผู้ผลิตเท่านั้น (โดยทั่วไปคือ 50-70 N·m สำหรับฝาขนาด 2"-12")

ถาม: มีตัวเลือกที่ไม่ใช่แม่เหล็กหรือไม่?

ตอบ:ใช่ ฝาครอบสเตนเลสสตีล 316L มีความสามารถในการซึมผ่านของแม่เหล็กต่ำ เหมาะอย่างยิ่งสำหรับสิ่งอำนวยความสะดวก MRI และสภาพแวดล้อมทางอิเล็กทรอนิกส์ที่มีความละเอียดอ่อน
