หน้าแปลนตาบอดสเตนเลสสตีลความสมบูรณ์สูงสำหรับการซีลท่อ

ภาพรวม

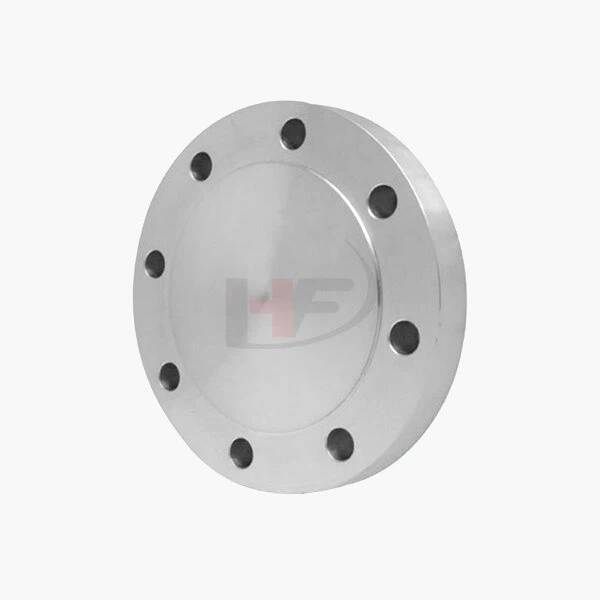

หน้าแปลนตาบอดสเตนเลสสตีลความสมบูรณ์สูงเป็นข้อต่อท่อระดับพรีเมียมที่ออกแบบมาเพื่อปิดผนึกปลายท่ออย่างถาวร หรือให้เข้าถึงเพื่อตรวจสอบและบำรุงรักษาในสภาพแวดล้อมที่มีแรงดันสูงและมีฤทธิ์กัดกร่อน หน้าแปลนนี้สร้างจากสเตนเลสสตีล 304 หรือ 316 มีลักษณะเป็นจานแข็งและรูโบลต์ที่เป็นไปตามมาตรฐาน ANSI B16.5 ทำให้มั่นใจได้ถึงประสิทธิภาพที่ปราศจากการรั่วไหลและความเสถียรของโครงสร้าง

คุณสมบัติ

การก่อสร้างที่แข็งแกร่ง:

จานขัดสเตนเลสตัน (304/316) ที่มีความหนาตามมาตรฐาน ASME B16.5 (Class 150 ถึง 2500) พิกัดสำหรับแรงดันใช้งานสูงสุด 2,500 PSI (สแตนเลส 316, Class 300)

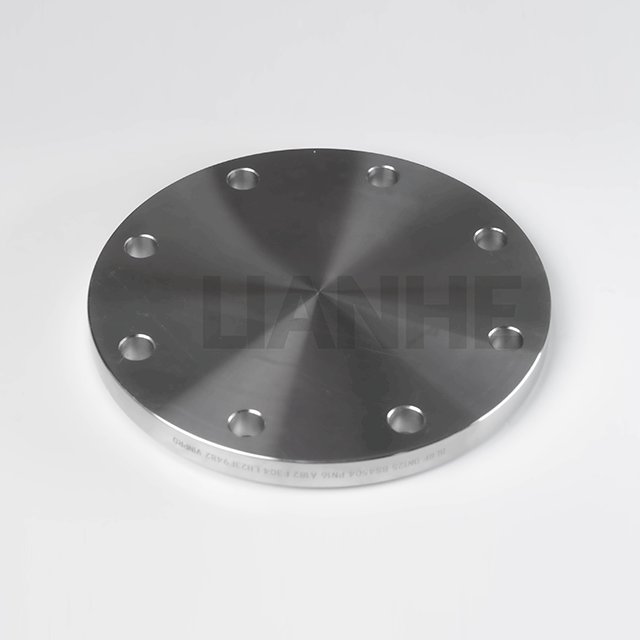

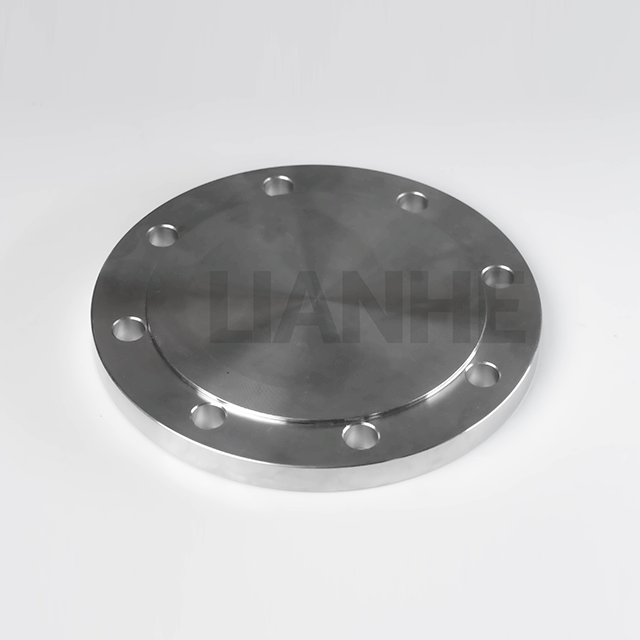

ผิวหน้ายกเรียบ (RF) หรือหน้าเรียบ (FF) (Ra ≤1.6μm) เพื่อการสัมผัสกับปะเก็นที่เหมาะสมที่สุด ช่วยลดความเสี่ยงในการรั่วซึมได้ถึง 40% เมื่อเทียบกับพื้นผิวขรุขระ

เครื่องจักรกลที่มีความแม่นยำ:

รูโบลต์ที่เจาะเพื่อให้ได้พิทช์เซอร์เคิลที่แม่นยำ (P.C.D.) ตาม ANSI B16.5 ช่วยให้มั่นใจถึงการจัดตำแหน่งกับหน้าแปลนคู่และการกระจายโหลดทั่วโบลต์

ขอบลบคมป้องกันการเกิดครีบและอำนวยความสะดวกในการติดตั้งปะเก็น พร้อมรูเจาะเสริมสำหรับโบลต์เชื่อมแบบซ็อกเก็ตในการใช้งานที่มีการสั่นสะเทือนสูง

ทนต่อการกัดกร่อนและอุณหภูมิ:

เหล็กกล้าไร้สนิม 316 ต้านทานการเกิดรูพรุนของคลอไรด์ในสภาพแวดล้อมทางทะเลและทางเคมี ในขณะที่ 304 เหมาะสำหรับใช้ในอุตสาหกรรมทั่วไป (ช่วงอุณหภูมิ: -250°C ถึง 800°C)

พื้นผิวแบบพาสซีฟ (316) ลดการชะล้างไอออนของโลหะ เป็นไปตามมาตรฐาน FDA 21 CFR Part 177 สำหรับการใช้งานในเกรดอาหาร

การปฏิบัติตามและการรับรอง:

ตรงตาม ASME B16.5, ISO 1092-1 และ NACE MR0175 (เหล็กกล้าไร้สนิม 316) พร้อมรายงานการตรวจสอบย้อนกลับของวัสดุและใบรับรองโรงงานเพื่อวัตถุประสงค์ในการตรวจสอบ

แอปพลิเคชัน

เหมาะอย่างยิ่งสำหรับการปิดผนึกท่อและการเข้าถึงในระบบที่สำคัญ:

น้ำมันและก๊าซขั้นปลาย: ปิดปลายท่อในโรงกลั่นและโรงงานปิโตรเคมี ด้วยสแตนเลส 316 ต้านทานการกัดกร่อนของไฮโดรเจนซัลไฟด์

อาหารและเครื่องดื่ม: ให้ช่องทางเข้าสำหรับทำความสะอาดถังในโรงรีดนมและโรงเบียร์ ด้วยสแตนเลส 304 ตรงตามมาตรฐานสุขอนามัย 3-A สำหรับการสัมผัสอาหารโดยตรง

การผลิตไฟฟ้า: การปิดผนึกจุดทดสอบท่อส่งไอน้ำในโรงงานให้ความร้อน ทนอุณหภูมิได้ 550°C และแรงดัน 200 บาร์ในระบบวงจรรวม

วิศวกรรมทางทะเล: ซีลการเจาะตัวถังและจุดเชื่อมต่อถังบัลลาสต์ ด้วยสแตนเลส 316 ทนทานต่อการแช่น้ำทะเลอย่างต่อเนื่อง

คำถามที่พบบ่อย

ถาม: จะเลือกประเภทหน้าแปลนที่ถูกต้องสำหรับการใช้งานของฉันได้อย่างไร?

ตอบ:เลือกตามแรงดันใช้งาน (เช่น คลาส 150 สำหรับ ≤300 PSI, คลาส 300 สำหรับ ≤800 PSI) ซึ่งมีรายละเอียดอยู่ในตารางอุณหภูมิแรงดัน ASME B16.5

ถาม: สามารถนำหน้าแปลนมู่ลี่กลับมาใช้ซ้ำได้?

ตอบ:ใช่ หากพื้นผิวไม่เสียหายและทำความสะอาดอย่างทั่วถึง เปลี่ยนปะเก็นและสลักเกลียวเพื่อการปิดผนึกที่เชื่อถือได้

ถาม: แนะนำให้ใช้วัสดุปะเก็นชนิดใดสำหรับไอน้ำอุณหภูมิสูง?

ตอบ:ใช้กราไฟท์หรือปะเก็นที่หุ้มด้วยโลหะ (สูงถึง 650°C) หลีกเลี่ยงปะเก็น PTFE ที่เสื่อมสภาพเกิน 260°C

ถาม: มีตัวเลือกน้ำหนักเบาสำหรับการใช้งานนอกชายฝั่งหรือไม่?

ตอบ:ใช่ มีหน้าแปลนสแตนเลส 316 น้ำหนักเบาที่มีรูปแบบโบลต์ลดลง ซึ่งตรงตามมาตรฐาน DNVGL สำหรับแพลตฟอร์มนอกชายฝั่ง
