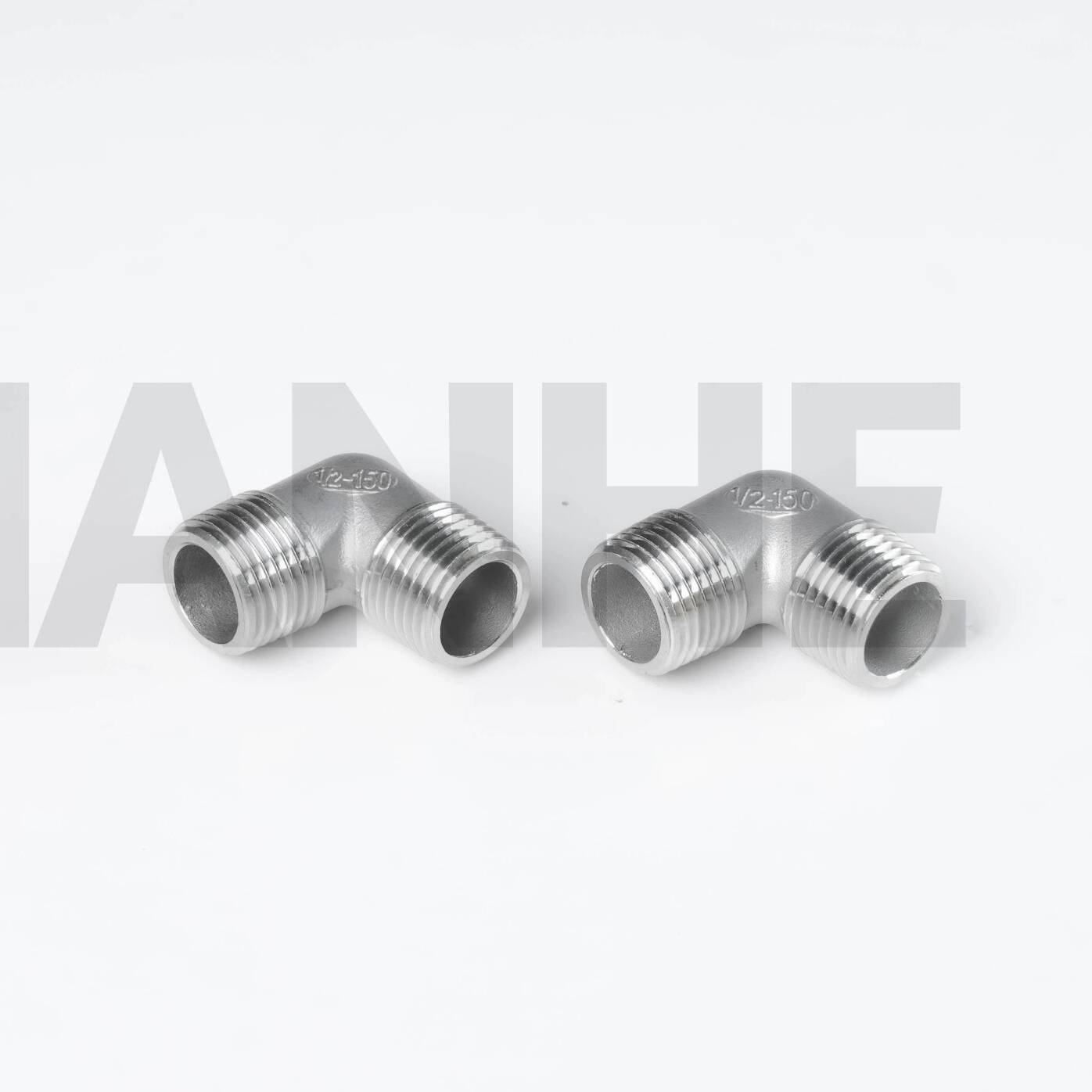

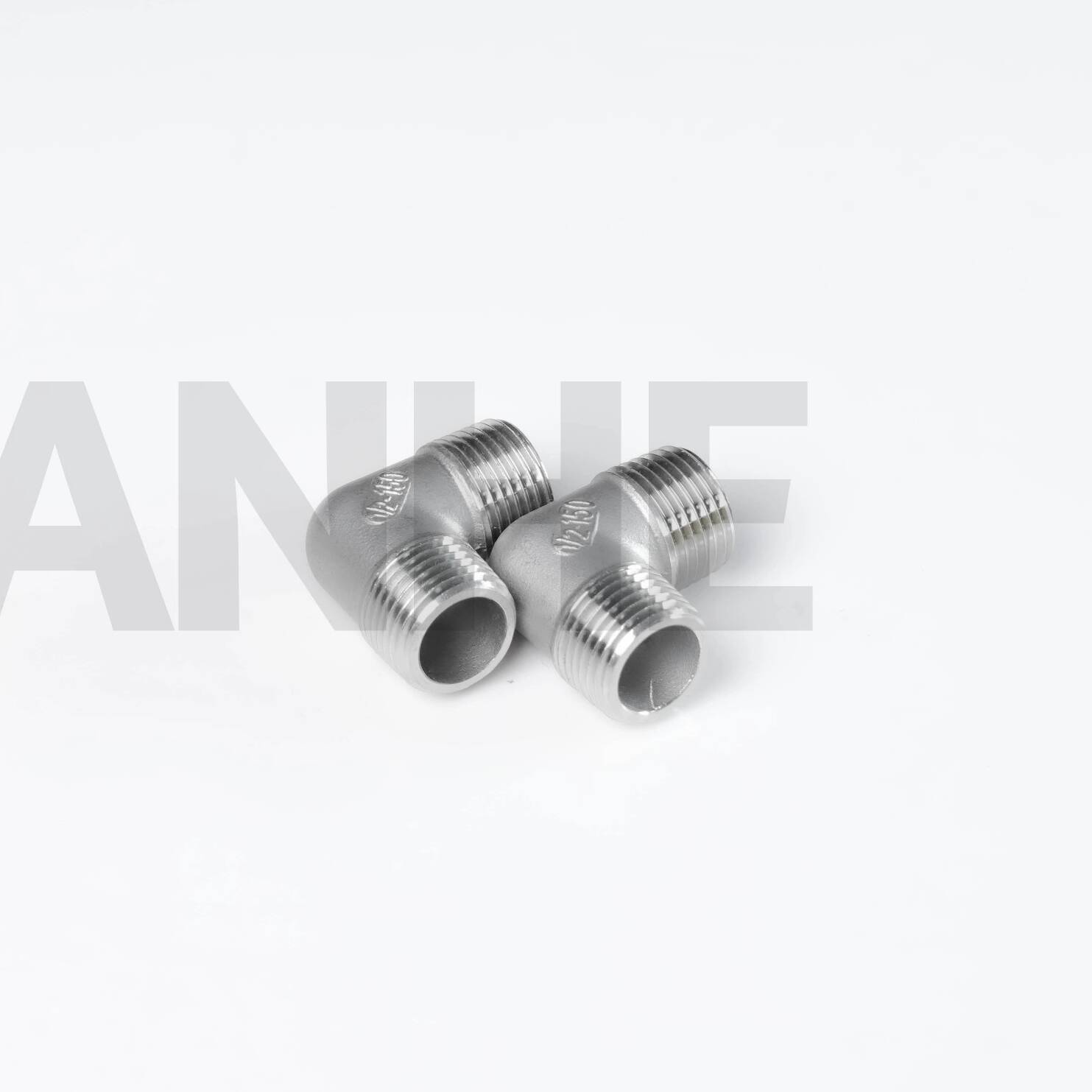

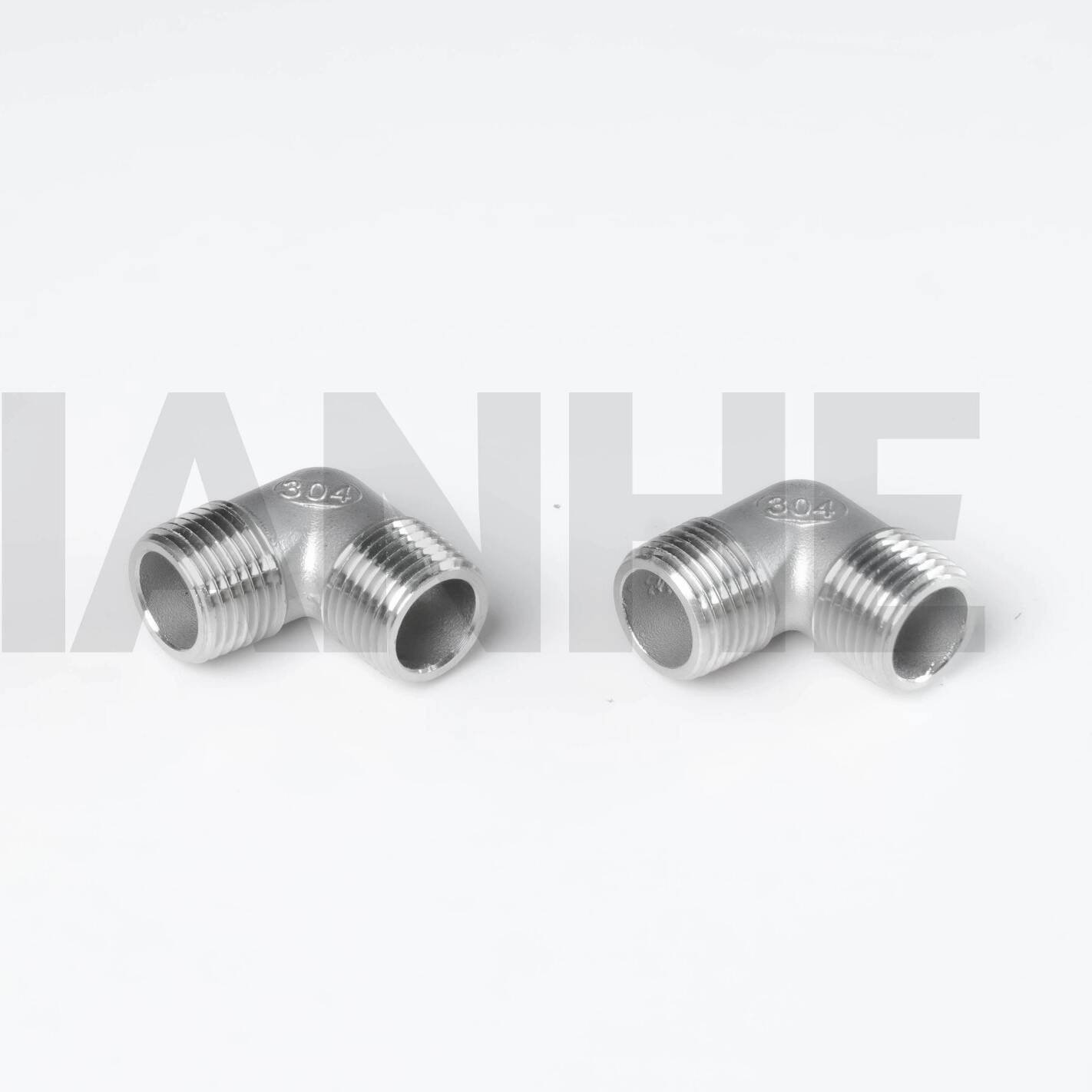

สแตนเลสแรงดันสูง 150 # 90DEG ข้อต่อข้อศอกแบบเกลียว

ภาพรวม

ข้องอเกลียว 90 องศาสแตนเลสแรงดันสูง 150# เป็นข้อต่อท่อที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งออกแบบมาเพื่อเปลี่ยนทิศทางในระบบเกลียวแรงดันสูง ในขณะเดียวกันก็รับประกันการเชื่อมต่อที่ปราศจากการรั่วไหลและความเสถียรของโครงสร้าง ข้อต่องอเหล่านี้ทำจากสแตนเลส 304 หรือ 316 มีเกลียว NPT (ANSI B1.20.1) และรัศมี 1.5D เหมาะสำหรับการใช้งานในอุตสาหกรรมและเชิงพาณิชย์ที่ต้องการทั้งความแข็งแรงและความต้านทานการกัดกร่อน

คุณสมบัติ

วัสดุและเกลียวระดับพรีเมี่ยม:

สร้างจากเหล็กกล้าไร้สนิม ASTM A312 (304 หรือ 316) โดยมีความต้านทานแรงดึงขั้นต่ำ 515 MPa และการยืดตัว ≥30% สำหรับการต้านทานแรงกระแทกในสถานการณ์แรงดันสูง

เกลียว NPT ตัวเมีย (มุม 60°, 11.5 เกลียวต่อนิ้วสำหรับขนาด 1/2"-2") ผ่านเครื่องจักรที่มีพิกัดความเผื่อ ±0.05 มม. ทดสอบกับแรงดันใช้งาน 1.5 เท่า (150 PSI สำหรับพิกัด 150#)

การเพิ่มประสิทธิภาพการไหลและความเครียด:

รัศมีเส้นศูนย์กลาง 1.5D (ตามมาตรฐาน ANSI B16.11) ช่วยลดความต้านทานการไหลและความปั่นป่วน ทำให้ได้ค่า Cv สูงกว่าข้อศอกรัศมีสั้นมาตรฐานถึง 10%

ส่วนส้นเท้าและนิ้วเท้าเสริมความแข็งแรง (ความหนาของผนัง 1.2 เท่า) ทนทานต่อการขยายตัวจากความร้อนและการสั่นสะเทือน มีความสำคัญอย่างยิ่งต่อการเชื่อมต่อปั๊มและคอมเพรสเซอร์

ความเข้ากันได้ที่หลากหลาย:

เชื่อมต่อกับเหล็กคาร์บอน สแตนเลส และท่อพลาสติกที่มีเกลียว NPT เหมาะสำหรับงานอากาศ น้ำ น้ำมัน และก๊าซที่ไม่กัดกร่อน

มีจำหน่ายในขนาด 1/8" ถึง 4" NPS พร้อมตัวเลือกกำหนดการ 40 (แรงดันมาตรฐาน) และกำหนดการ 80 (แรงดันสูง) (สูงสุด 3,000 PSI สำหรับกำหนดการ 80)

การปฏิบัติตามข้อกำหนดและการสิ้นสุด:

เป็นไปตามมาตรฐาน ASME B16.11 และ MSS SP-83 พร้อมตัวเลือกการขัดเงาด้วยไฟฟ้า (Ra ≤0.8μm) สำหรับระบบที่มีความบริสุทธิ์สูงในอุตสาหกรรมยาและเซมิคอนดักเตอร์

พื้นผิวทะลุ (สำหรับข้องอ 316) ช่วยลดการชะล้างไอออนของโลหะ ทำให้มั่นใจได้ว่าเป็นไปตามข้อกำหนด FDA 21 CFR Part 177 สำหรับการใช้งานในเกรดอาหาร

แอปพลิเคชัน

เหมาะสำหรับสภาพแวดล้อมที่มีแรงดันสูงและมีฤทธิ์กัดกร่อน:

ไฮดรอลิกอุตสาหกรรม: เปลี่ยนเส้นทางน้ำมันไฮดรอลิกในเครื่องจักรและระบบอัตโนมัติ ด้วยข้อศอก 316 ข้อ ต้านทานการเสื่อมสภาพจากสารเติมแต่งน้ำมัน

ระบบปรับอากาศ: ท่อคอนเดนเสทและสารทำความเย็นในอาคารพาณิชย์ พร้อมข้องอ 304 ข้อให้การเชื่อมต่อที่เชื่อถือได้ในสภาพแวดล้อมที่ชื้น

ห้องปฏิบัติการเคมี: สายส่งสารเคมีที่มีความบริสุทธิ์สูง พร้อมข้อศอก 316 ขัดด้วยไฟฟ้าช่วยลดความเสี่ยงในการปนเปื้อนในระบบการนำส่งรีเอเจนต์

ฮาร์ดแวร์ทางทะเล: เชื่อมต่อท่อน้ำจืดและท่อเชื้อเพลิงบนเรือด้วยสแตนเลส 316 ทนทานต่อละอองน้ำเค็มและการกัดกร่อนนานกว่า 10 ปี

คำถามที่พบบ่อย

ถาม: ข้องอนี้สามารถใช้กับเกลียวท่อมาตรฐานอังกฤษ (BSP) ได้หรือไม่?

ตอบ:ไม่ มันมีเธรด NPT; ใช้อะแดปเตอร์ NPT-to-BSP เพื่อให้เข้ากันได้กับระบบเธรดเมตริก

ถาม: น้ำยาซีลเกลียวชนิดใดที่แนะนำ?

ตอบ:ใช้เทป PTFE หรือท่อสารเจือปนสำหรับน้ำ/ก๊าซ สำหรับระบบน้ำมันแรงดันสูง พิจารณาใช้สารเคลือบหลุมร่องฟันแบบไม่ใช้ออกซิเจนเพื่อเพิ่มความต้านทานการรั่วซึม

ถาม: วิธีป้องกันการครูดเกลียวสแตนเลส?

ตอบ:ใช้สารป้องกันการยึดติด (นิกเกิลสำหรับอุณหภูมิสูง) และหลีกเลี่ยงการขันแน่นเกินแรงบิดที่แนะนำ (เช่น 40 N·m สำหรับข้อศอก 1 นิ้ว)

ถาม: มีตัวเลือกที่ปลอดภัยจากไฟสำหรับสื่อไวไฟหรือไม่?

ตอบ:แม้จะไม่ติดไฟ แต่จุดหลอมเหลวสูงของสแตนเลส 316 (1,400°C) ทำให้เหมาะสำหรับสภาพแวดล้อมที่เสี่ยงต่อการเกิดไฟไหม้ปานกลางเมื่อจับคู่กับปะเก็นโลหะ
