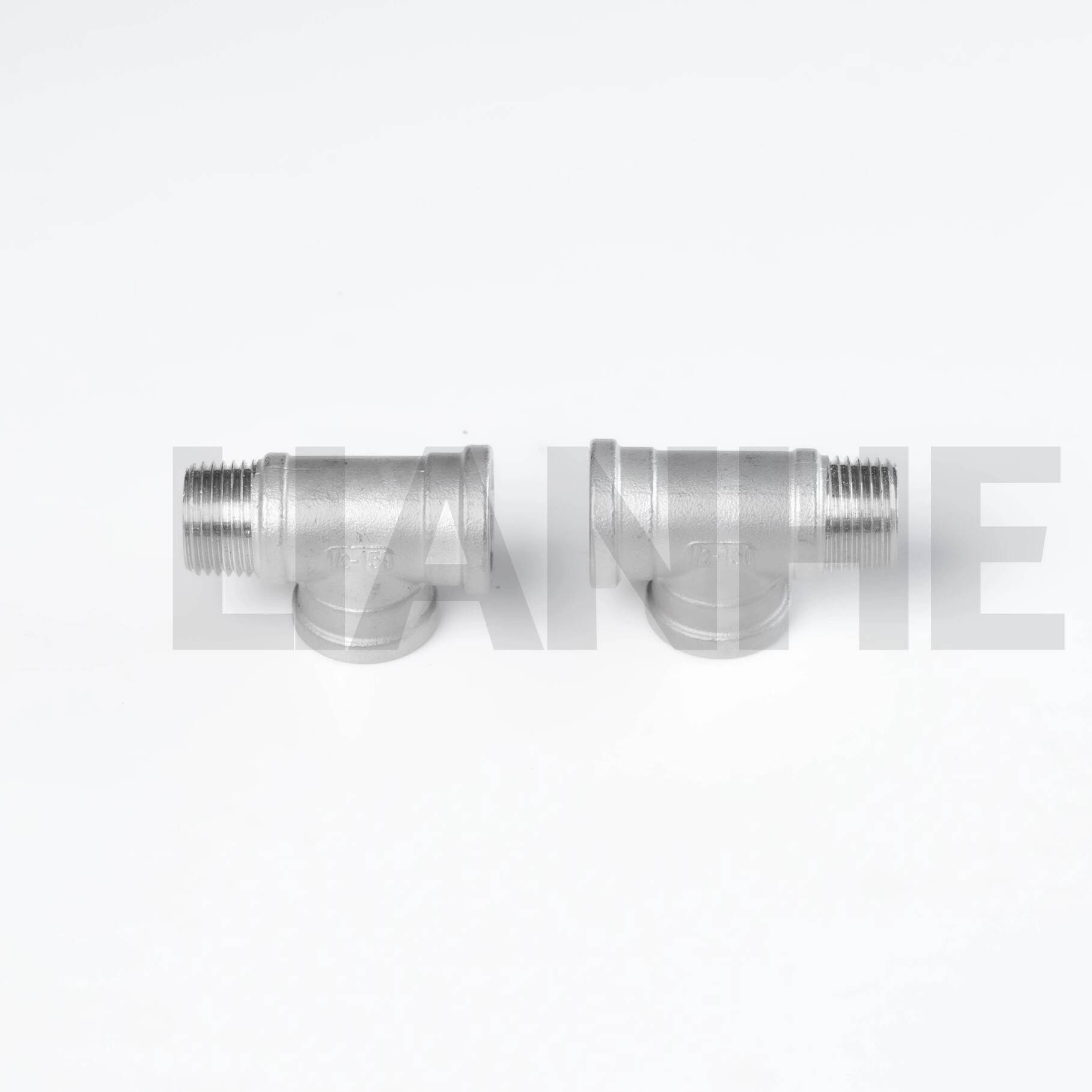

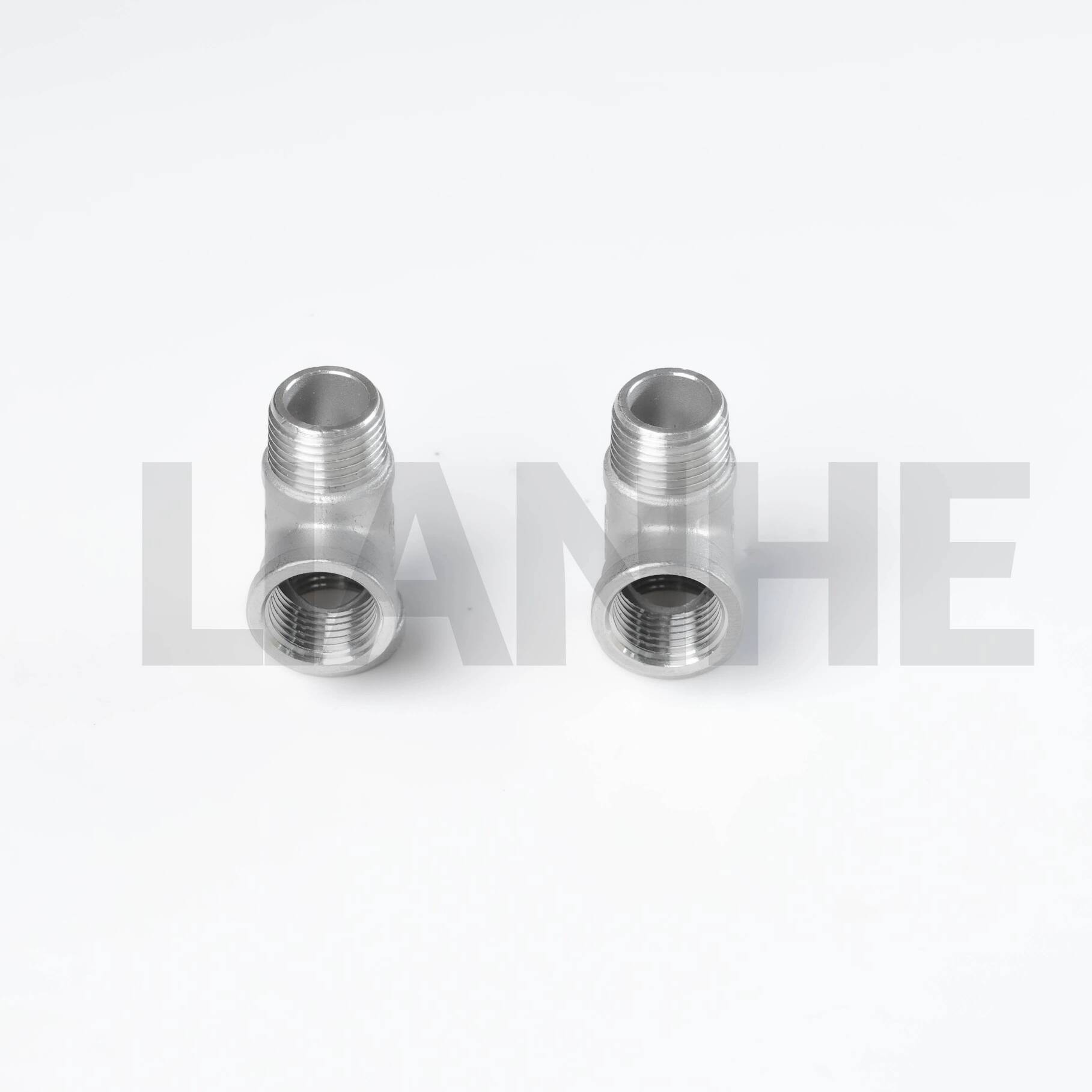

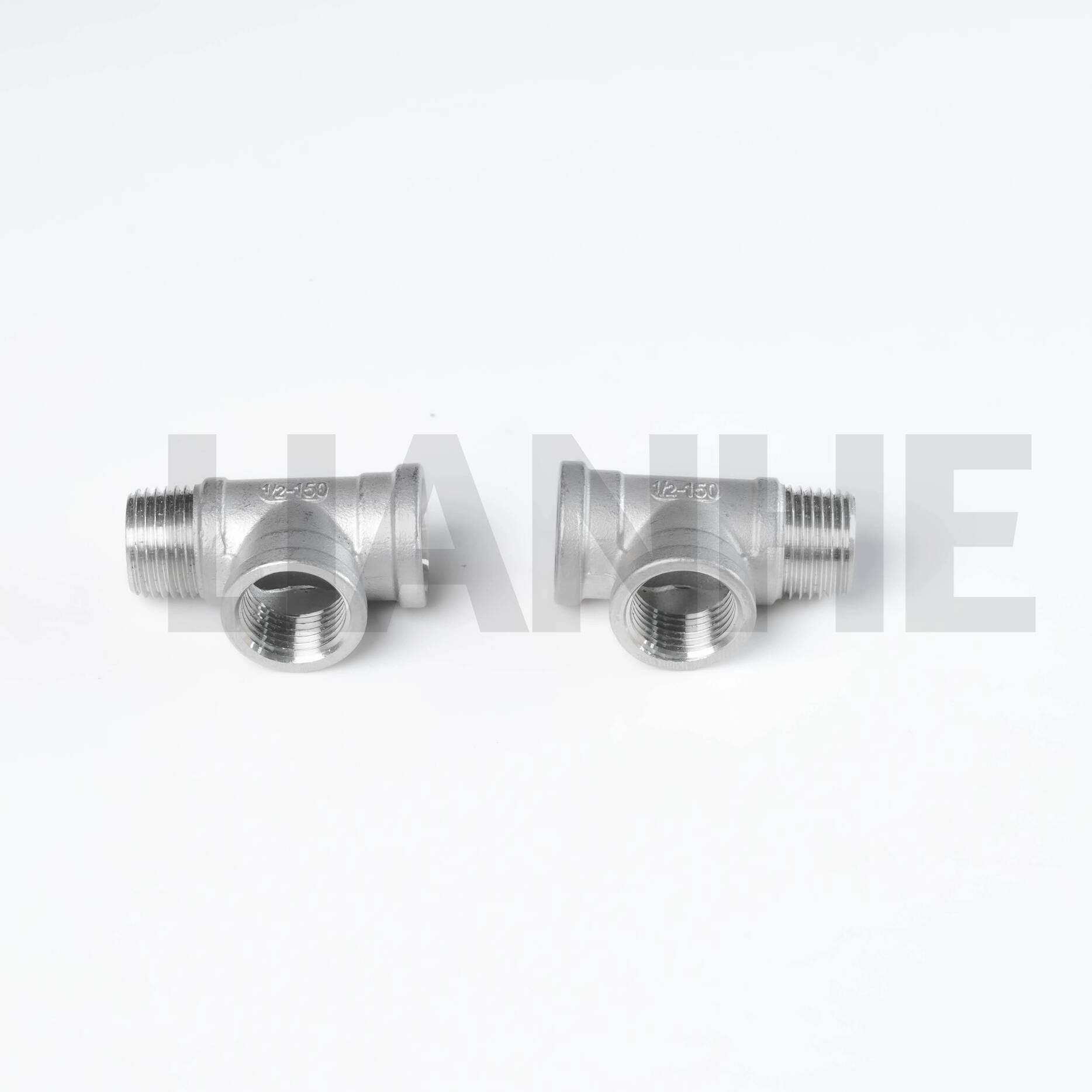

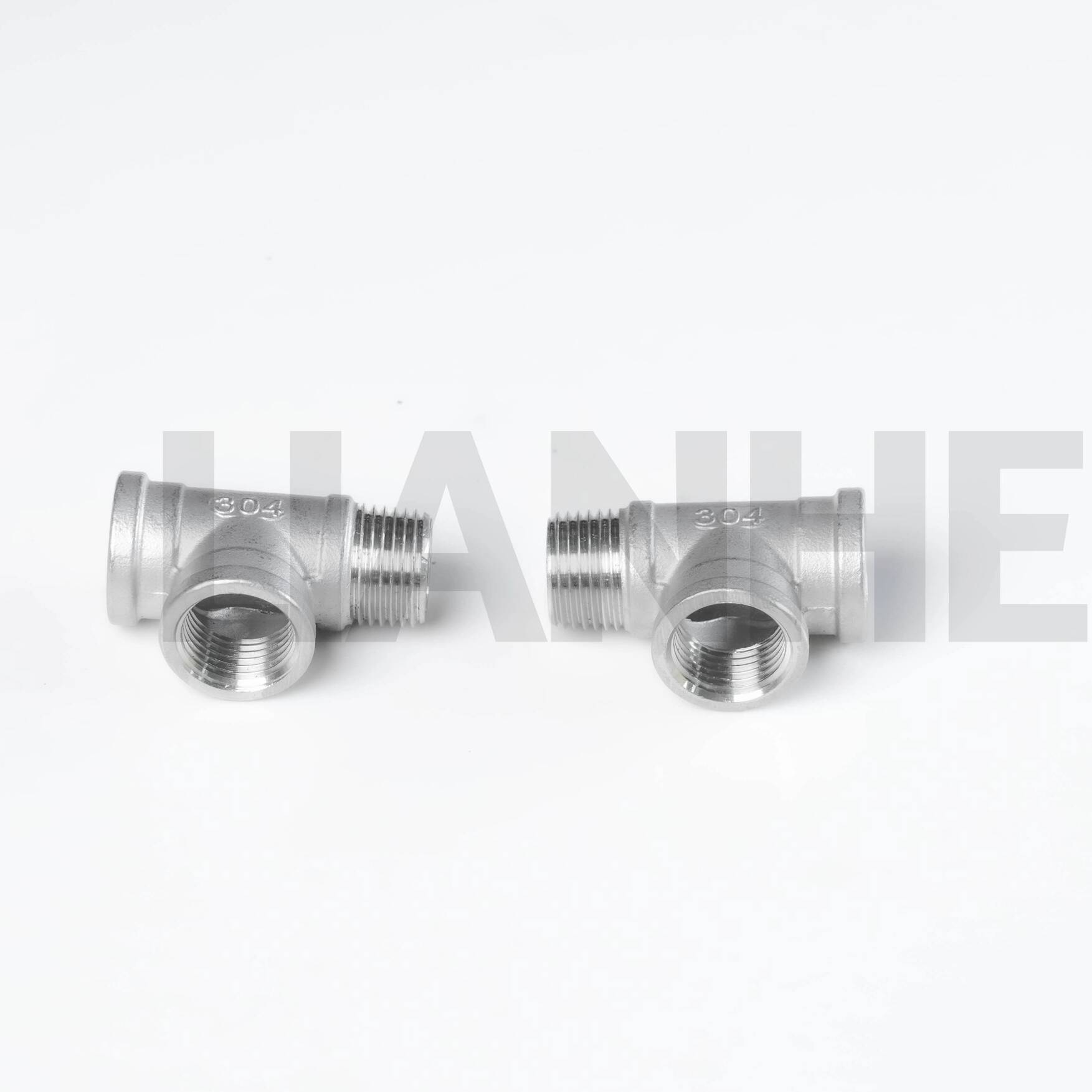

ข้อต่อสามทางเกลียว F/M สเตนเลสแรงดันสูงคลาส 150 สำหรับการแยกท่อ

ภาพรวม

ข้อต่อท่อสเตนเลสสตีลความดันสูง F/M Class 150 เป็นข้อต่อท่ออเนกประสงค์ที่ออกแบบมาเพื่อสร้างการเชื่อมต่อแยกในระบบท่อแบบเกลียว โดยรวมเกลียว NPT ตัวเมียและตัวผู้เพื่อการติดตั้งที่ยืดหยุ่น ทีนี้สร้างจากสแตนเลส 304 หรือ 316 มีกิ่งก้านเสริมแรงและพิกัดคลาส 150 ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมและเชิงพาณิชย์ที่มีแรงดันปานกลาง

คุณสมบัติ

การออกแบบด้ายผสม:

NPT ตัวเมีย (F) บนสายหลักและ NPT ตัวผู้ (M) บนกิ่ง (หรือกลับกัน) ทำให้สามารถเชื่อมต่อโดยตรงกับวาล์วแบบเกลียว เกจ หรือท่อโดยไม่ต้องใช้อะแดปเตอร์

เกลียวที่สอดคล้องกับ ANSI B1.20.1 (เทเปอร์ 60°) ให้การซีลกันรั่วสูงถึง 300 PSI (คลาส 150) ด้วยเทป PTFE หรือสารโดปในท่อ

การก่อสร้างสาขาเสริมแรง:

ผนังหนาที่ทางแยกกิ่ง (ผนังหลัก 1.2 เท่า) ทนทานต่อแรงกดทับ ลดความเข้มข้นของความเครียดลง 20% เมื่อเทียบกับแท่นทีมาตรฐาน

รัศมีภายในเรียบ (ความหนาของผนังท่อ 1.0 เท่า) ช่วยลดความปั่นป่วน เหมาะสำหรับอัตราการไหลสูงสุด 500 GPM (ที 4 นิ้ว)

วัสดุและประสิทธิภาพ:

สแตนเลส 304 (ASTM A312) สำหรับการใช้งานทั่วไป สแตนเลส 316 (ASTM A316) สำหรับสื่อที่มีฤทธิ์กัดกร่อน ที่มีช่วงอุณหภูมิ -20°C ถึง 180°C (เกลียวปิดผนึก PTFE)

ได้รับการจัดอันดับสำหรับแรงกดดันในการทำงานสูงถึง 300 PSI (คลาส 150) โดยมีความหนาของผนังตามกำหนดการ 40 ช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้างในระบบแรงดันปานกลาง

ความสอดคล้องและความคล่องตัว:

เป็นไปตามมาตรฐาน ASME B16.11 และ MSS SP-83 ซึ่งมีจำหน่ายในขนาด 1/8" ถึง 4" NPS พร้อมตัวเลือกทีเท่ากัน (เกลียวทั้งหมดมีขนาดเท่ากัน) และตัวเลือกทีลด (สาขาเล็กกว่า)

แอปพลิเคชัน

เหมาะสำหรับการเชื่อมต่อสาขาแบบเกลียวในระบบอุตสาหกรรมและเชิงพาณิชย์:

ระบบปรับอากาศ: การแตกแขนงจากท่อน้ำเย็นหลักไปยังหน่วยจัดการอากาศในอาคารพาณิชย์ ด้วยสแตนเลส 304 ต้านทานการกัดกร่อนที่เกิดจากความชื้น

สายการบินอัด: สร้างการเชื่อมต่อกับเครื่องมือลมและวาล์วในระบบอัตโนมัติในโรงงาน ด้วยพิกัด Class 150 เหมาะสำหรับระบบอากาศ 120 PSI

งานประปาและน้ำ: การแยกจากแหล่งน้ำหลักไปยังสายบริการที่อยู่อาศัย เป็นไปตามมาตรฐาน NSF/ANSI 61 สำหรับการใช้งานน้ำดื่ม

การแปรรูปทางเคมี: สายฉีดสารเคมีแรงดันต่ำในโรงกลั่น ด้วยสแตนเลส 316 ทนต่อกรดและด่างอ่อนๆ

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างการกำหนดค่าเธรด F/M และ M/F?

ตอบ:F/M มีตัวเมียอยู่บนกิ่งหลักและตัวผู้อยู่ที่กิ่ง M/F กลับด้าน ทำให้มีความยืดหยุ่นในการเชื่อมต่อกับส่วนประกอบเกลียวต่างๆ

ถาม: แท่นทีนี้สามารถใช้กับเกลียว British Standard Pipe (BSP) ได้หรือไม่?

ตอบ:ไม่ เธรด NPT เข้ากันไม่ได้กับ BSP ใช้อะแดปเตอร์ NPT-to-BSP สำหรับความเข้ากันได้ข้ามมาตรฐาน

ถาม: วิธีป้องกันการครูดของเกลียวในข้อต่อสแตนเลส?

ตอบ:ใช้สารป้องกันการยึดติดที่มีนิกเกิลเป็นส่วนประกอบหลักและหลีกเลี่ยงการขันแน่นเกินไป แรงบิดสูงสุด 30 นิวตันเมตร สำหรับเกลียวขนาด 1 นิ้ว เพื่อป้องกันความเสียหาย

ถาม: ตัวทีเหมาะสำหรับงานสุญญากาศหรือไม่?

ตอบ:ใช่ ได้รับการจัดอันดับสำหรับสุญญากาศเต็มที่ (29" ปรอท) แต่ใช้ปะเก็นโลหะหรือสารเคลือบหลุมร่องฟันแบบไม่ใช้ออกซิเจนเพื่อเพิ่มความต้านทานการรั่วไหลในท่อสุญญากาศ
