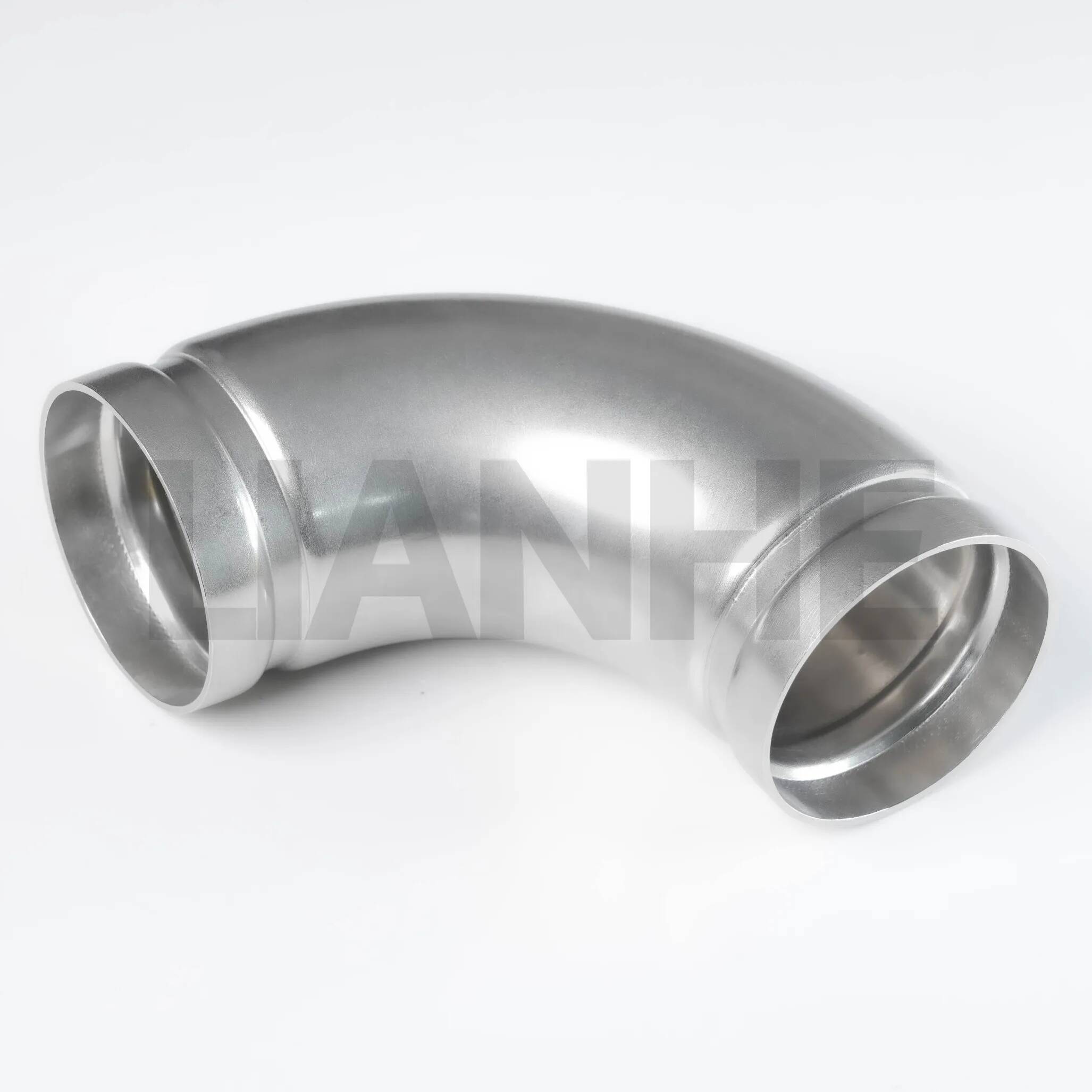

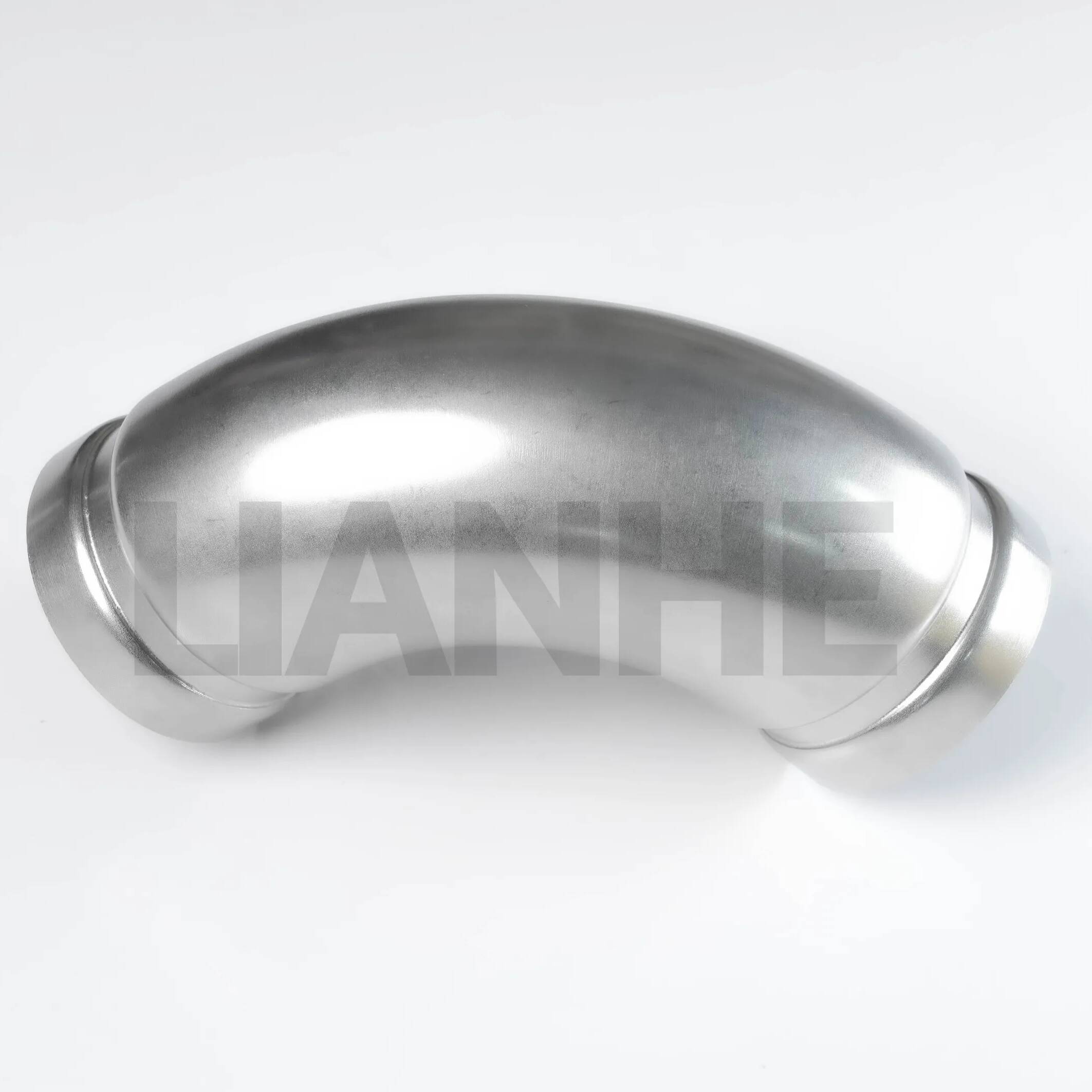

ข้องอ 90DEG สเตนเลสความแข็งแรงสูงสำหรับท่ออุตสาหกรรม

ภาพรวม

ข้องอ 90DEG ร่องสเตนเลสสตีลความแข็งแรงสูงเป็นข้อต่อท่อระดับพรีเมียมที่ออกแบบมาเพื่อเปลี่ยนทิศทางในระบบท่อแบบร่อง ในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและประสิทธิภาพการไหล ข้องอเหล่านี้สร้างจากสเตนเลสสตีล 304 หรือ 316 ไร้รอยต่อ มีร่องตามมาตรฐาน AWWA C606 และรัศมี 1.5D เพื่อการไหลแบบลามินาร์ที่ราบรื่น ทำให้เหมาะสำหรับการใช้งานหนักที่ต้องการความต้านทานการสั่นสะเทือนและความทนทานต่อการกัดกร่อน

คุณสมบัติ

โครงสร้างไร้รอยต่อที่แข็งแกร่ง:

ผลิตจากสเตนเลสสตีลอัดรีดหรือฟอร์จ (304 สำหรับการใช้งานทั่วไป 316 สำหรับสภาพแวดล้อมที่รุนแรง) โดยมีความหนาของผนังเป็นไปตามกำหนดการ 40/80 และความแข็งแรงของผลผลิต ≥250 MPa

ขนาดร่อง (กว้าง: 12.7 มม. ลึก: 2.4 มม.) ผ่านเครื่องจักรอย่างแม่นยำตามมาตรฐาน AWWA C606 เพื่อการยึดเกาะที่สม่ำเสมอ

การออกแบบที่ปรับให้เหมาะสมตามการไหล:

รัศมีเส้นศูนย์กลาง 1.5D ช่วยลดการสูญเสียแรงดันได้ 30% เมื่อเทียบกับข้อศอกที่มีรัศมีสั้น โดยมีรูภายในขัดเงา (Ra ≤1.6μm) ช่วยลดความปั่นป่วนและการสะสมของตะกรัน

มุม 90° ให้การเปลี่ยนทิศทางที่เหมาะสมที่สุดในขณะที่กระจายแรงเค้นอย่างสม่ำเสมอ เหมาะสำหรับระบบที่มีการไหลสูง (สูงถึง 1,000 GPM สำหรับข้อศอก 12 นิ้ว)

ความยืดหยุ่นในการติดตั้ง:

เชื่อมต่อกับท่อร่องโดยใช้ข้อต่อแบบกลไก (ไม่มีการเชื่อม/เกลียว) ช่วยให้ติดตั้งได้รวดเร็วภายในไม่กี่นาทีด้วยเครื่องมือพื้นฐาน ลดต้นทุนค่าแรงถึง 40%

มีจำหน่ายในขนาด 2" ถึง 48" NPS พร้อมเส้นผ่านศูนย์กลางที่กำหนดเองและความหนาของผนังสำหรับโครงการพิเศษ

ความต้านทานต่อสิ่งแวดล้อม:

เหล็กกล้าไร้สนิม 316 ต้านทานการเกิดรูพรุนที่เกิดจากคลอไรด์ (สำคัญอย่างยิ่งในการใช้งานในทะเลและน้ำเค็ม) โดยมีพื้นผิวเคลือบป้องกันที่ช่วยยืดอายุการใช้งานได้ถึง 20%

ช่วงอุณหภูมิ: -250°C ถึง 800°C (พร้อมปะเก็นที่เหมาะสม) เหมาะสำหรับของเหลวแช่แข็งและท่อไอน้ำอุณหภูมิสูง

แอปพลิเคชัน

เหมาะสำหรับระบบท่อที่มีความต้องการสูง:

การป้องกันอัคคีภัย: ข้องอตามมาตรฐาน NFPA 20 ในระบบสปริงเกอร์ ช่วยให้มั่นใจได้ถึงการไหลที่เชื่อถือได้ในอาคารพาณิชย์และโรงงานอุตสาหกรรม

การแปรรูปน้ำมันและก๊าซ: การเปลี่ยนทิศทางการไหลในท่อส่งน้ำมันของโรงกลั่นและแท่นขุดเจาะนอกชายฝั่ง โดยมีข้อศอก 316 ข้อตรงตามมาตรฐาน NACE MR0175 สำหรับสภาพแวดล้อมก๊าซเปรี้ยว

การผลิตไฟฟ้า: ท่อไอน้ำและคอนเดนเสทในโรงงานให้ความร้อน ทนต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วและรอบแรงดันสูง (สูงถึง 200 บาร์)

การบำบัดน้ำ: ระบบระบายน้ำเสียและสายจ่ายสารเคมี พร้อมข้องอ 304 ตรงตามมาตรฐาน NSF 61 สำหรับการใช้งานน้ำที่ไม่กัดกร่อน

คำถามที่พบบ่อย

ถาม: ข้อศอกเหล่านี้สามารถใช้ในการติดตั้งใต้ดินได้หรือไม่?

ตอบ:ได้ แต่ใช้ปลอกโพลีเอทิลีนหรือแผ่นป้องกันการกัดกร่อนเพื่อการปกป้องเป็นพิเศษในดินที่มีฤทธิ์กัดกร่อน

ถาม: แรงดันใช้งานสูงสุดสำหรับข้อศอกตามกำหนดการ 80 คือเท่าใด?

ตอบ:สูงถึง 300 PSI สำหรับสแตนเลส 304 และ 350 PSI สำหรับสแตนเลส 316 ที่อุณหภูมิ 20°C

ถาม: ร่องต่างๆ ส่งผลต่อระดับแรงกดของข้อศอกหรือไม่?

ตอบ:ไม่ การออกแบบร่องได้รับการออกแบบทางวิศวกรรมเพื่อรักษาความจุแรงดันสูงสุดของระบบท่อเมื่อมีการเชื่อมต่ออย่างเหมาะสม

ถาม: ฉันสามารถทาสีข้อศอกเพื่อความสวยงามได้หรือไม่?

ตอบ:ใช่ ใช้สีอีพ็อกซี่ที่เข้ากันได้กับสแตนเลส ตรวจสอบให้แน่ใจว่าพื้นที่ร่องยังคงไม่มีการทาสีเพื่อการต่อประกบที่เหมาะสม
