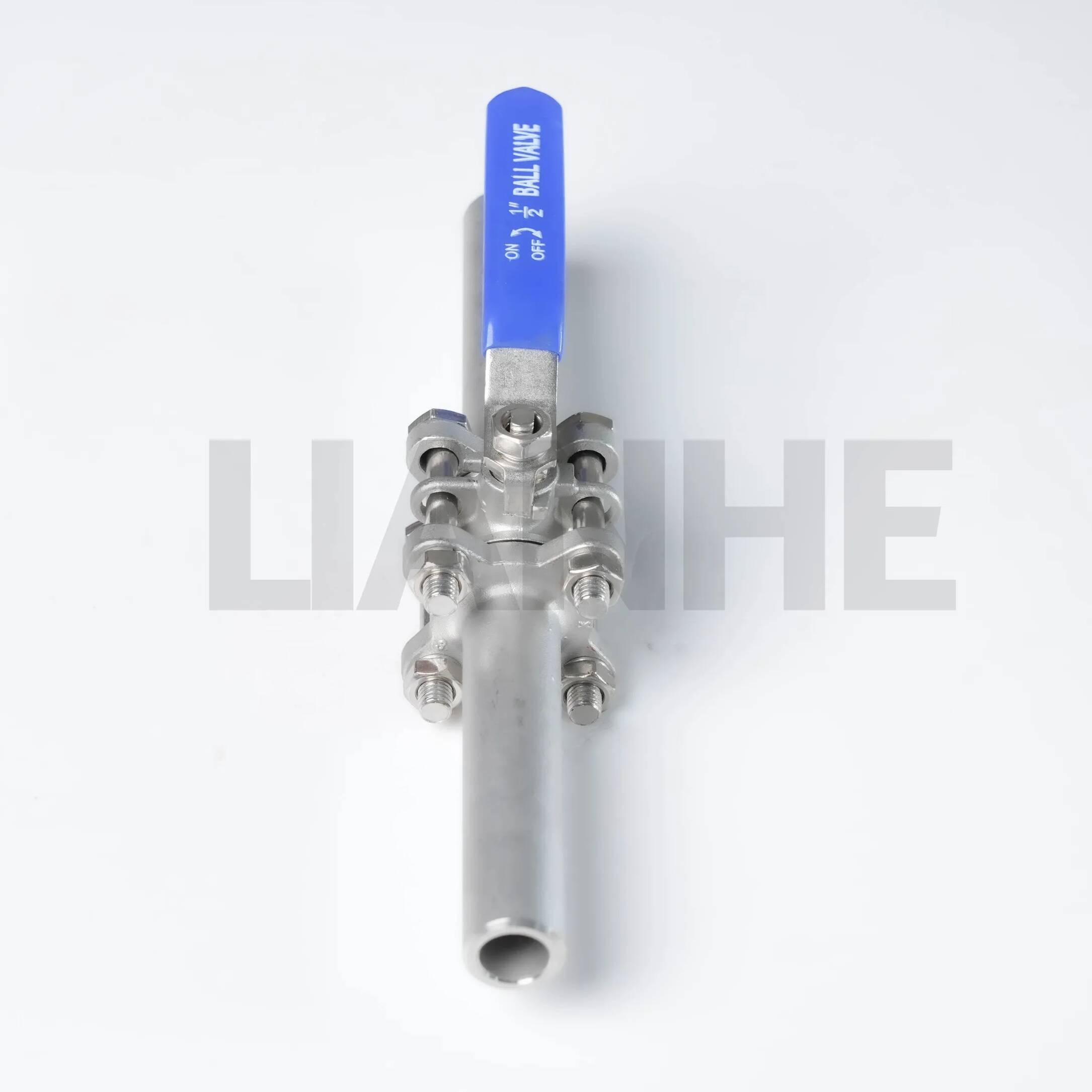

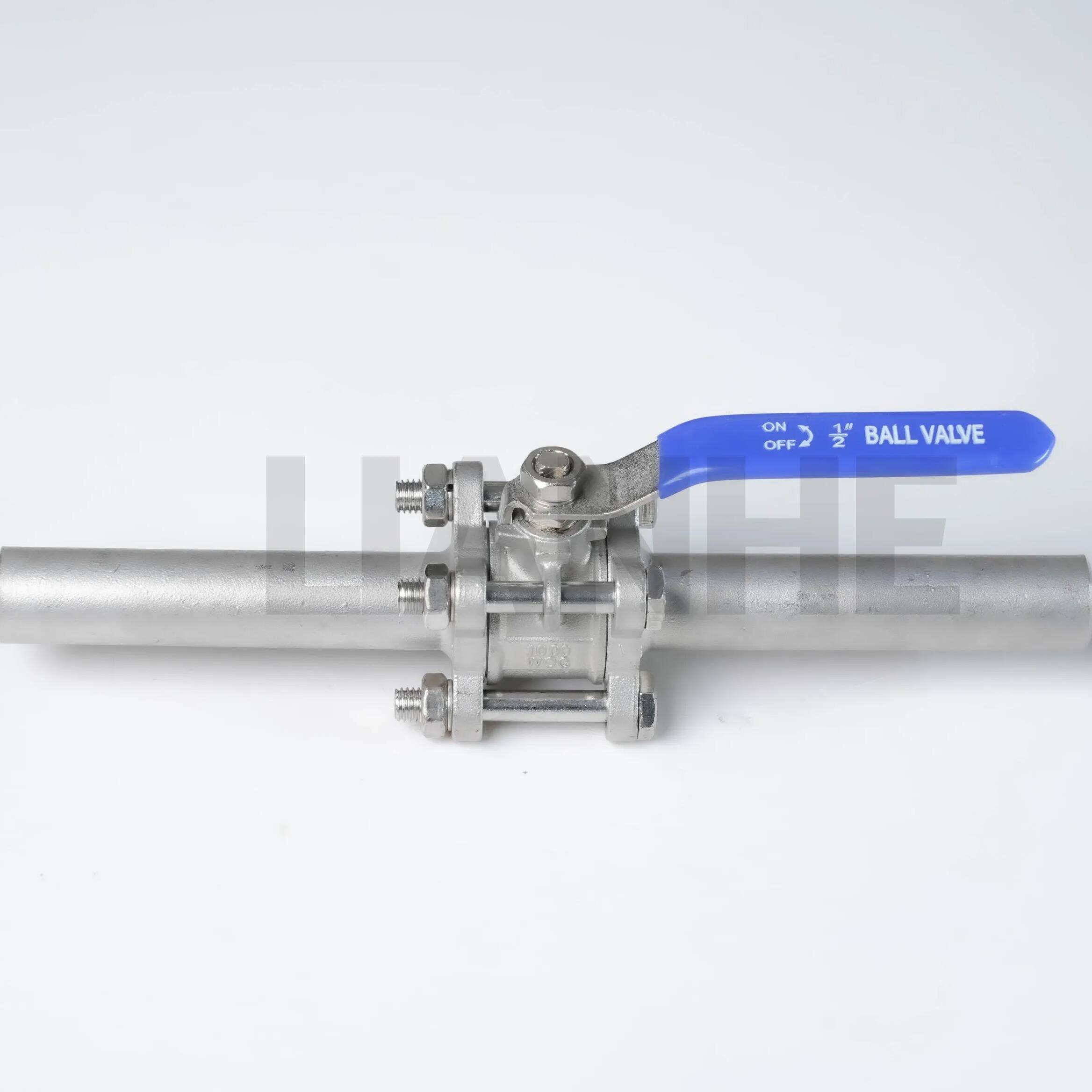

บอลวาล์วเชื่อม 3 ชิ้นแบบยาวสำหรับท่ออุตสาหกรรม

ภาพรวม

บอลวาล์วเชื่อม 3 ชิ้นแบบยาวเป็นวาล์วอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาเพื่อการควบคุมการไหลที่เชื่อถือได้ในระบบท่อแรงดันสูงและอุณหภูมิสูง วาล์วนี้สร้างด้วยตัวเชื่อมสามชิ้น (เหล็กกล้าคาร์บอน ASTM A105 หรือสแตนเลส A316) มีการออกแบบเจาะเต็มและลูกบอลกลึงอย่างแม่นยำเพื่อลดแรงดันตกและรับประกันการปิดเครื่องอย่างแน่นหนา โครงสร้างลำตัวยาวช่วยเพิ่มความเสถียรของโครงสร้างและการจัดตำแหน่งสำหรับการติดตั้งแบบเชื่อม ทำให้เหมาะสำหรับการใช้งานหนักที่ความปลอดภัยและความทนทานเป็นสิ่งสำคัญ

คุณสมบัติ

โครงสร้างสามชิ้นที่แข็งแกร่ง:

การออกแบบตัวถังแบบแยกส่วนพร้อมปลายเชื่อมแบบชน (ANSI B16.25) เพื่อการบำรุงรักษาที่ง่ายดายและการเปลี่ยนส่วนประกอบภายในโดยไม่ต้องถอดท่อ

รอยต่อที่ผ่านการทดสอบกับ MAWP 1.5 เท่า (แรงดันใช้งานสูงสุดที่อนุญาต) เพื่อป้องกันการรั่วไหลในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง

ประสิทธิภาพการไหลเต็มเจาะ:

เส้นทางการไหลที่ไม่จำกัด (เท่ากับเส้นผ่านศูนย์กลางของท่อ) ช่วยลดความปั่นป่วนและการสูญเสียแรงดัน ทำให้ได้ค่า Cv สูงกว่าวาล์วลดรูมาตรฐานถึง 20%

บอลขัดเงา (Ra ≤0.8μm) และที่นั่ง PTFE ให้การปิดแบบแน่นหนา (มาตรฐาน API 598) และแรงบิดในการทำงานต่ำ (≤15 N·m สำหรับวาล์วขนาด 2 นิ้ว)

วัสดุประสิทธิภาพสูง:

ตัวเครื่อง: เหล็กกล้าคาร์บอน (สูงถึง 425°C) หรือสเตนเลส (สูงถึง 650°C) เข้ากันได้กับสื่อที่มีฤทธิ์กัดกร่อน เช่น กรด ด่าง และน้ำทะเล

ที่นั่ง: ตัวเลือก PTFE, RPTFE เสริมแรง หรือโลหะต่อโลหะ (การซ้อนทับสเตลไลต์) สำหรับอุณหภูมิตั้งแต่ -46°C ถึง 815°C

การปรับปรุงความปลอดภัย:

ก้านป้องกันการระเบิดในตัวและอุปกรณ์ป้องกันไฟฟ้าสถิต (เชื่อมต่อลูกบอลกับก้านเพื่อกระจายประจุไฟฟ้าสถิต) ตรงตามมาตรฐานความปลอดภัย API 6D และ ISO 14313

ที่จับแบบล็อคได้ (ระยะเคลื่อนที่ 90°) ป้องกันการทำงานโดยไม่ได้รับอนุญาต พร้อมตัวบ่งชี้ตำแหน่งเสริมสำหรับสถานะการไหลของภาพ

แอปพลิเคชัน

เหมาะสำหรับกระบวนการทางอุตสาหกรรมที่ต้องการการควบคุมการไหลที่แม่นยำ:

น้ำมันและก๊าซ: การควบคุมการเปิด/ปิดในท่อโรงกลั่น หลุมผลิต และโรงงานปิโตรเคมี สอดคล้องกับ NACE MR0175 สำหรับบริการก๊าซเปรี้ยว

การผลิตไฟฟ้า: ระบบไอน้ำและคอนเดนเสทในโรงไฟฟ้าพลังความร้อน ทนทานต่อไอน้ำแรงดันสูง (สูงถึง 250 บาร์) และการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว

การแปรรูปทางเคมี: การจัดการของเหลวที่มีฤทธิ์กัดกร่อนในเครื่องปฏิกรณ์เคมีและระบบผสม ด้วยรุ่นสเตนเลสสตีลที่ตรงตามมาตรฐาน FDA 21 CFR ส่วนที่ 177 สำหรับการใช้งานเกรดอาหาร

การบำบัดน้ำ: ท่อส่งน้ำและน้ำเสียสำหรับงานหนัก ให้การปิดที่เชื่อถือได้สำหรับปั๊ม ตัวกรอง และถังเก็บ

คำถามที่พบบ่อย

ถาม: ปลายเชื่อมเป็นไปตามมาตรฐานใด?

ตอบ: ปลายเชื่อมชนตรงตามมาตรฐาน ANSI B16.25 และ ASME B31.3 เหมาะสำหรับกระบวนการเชื่อมทั้ง GTAW (TIG) และ GMAW (MIG)

ถาม: สามารถติดตั้งวาล์วในท่อแนวตั้งได้หรือไม่?

ตอบ: ได้ การออกแบบแบบสามชิ้นทำให้สามารถติดตั้งได้ในทิศทางใดก็ได้ แม้ว่าจะแนะนำให้ติดตั้งในแนวนอนเพื่อการกระจายการสึกหรอของเบาะนั่งอย่างเหมาะสมที่สุด

ถาม: ช่วงการบำรุงรักษาโดยทั่วไปคือเท่าใด

ตอบ: การบำรุงรักษาตามปกติ (การหล่อลื่น การตรวจสอบที่นั่ง) ทุก 12-24 เดือน ขึ้นอยู่กับการกัดกร่อนของตัวกลางและความถี่ในการทำงาน

ถาม: มีการออกแบบป้องกันอัคคีภัยหรือไม่

ตอบ: ได้ โครงสร้างเสริมป้องกันอัคคีภัย (ตามมาตรฐาน API 607) พร้อมบรรจุภัณฑ์กราไฟท์และที่นั่งโลหะสำหรับระบบปิดฉุกเฉิน
