การระบุวัสดุการวางท่อที่ไม่ถูกต้องจะมีความเสี่ยงในการผสม การระบุทรัพยากรทางวิศวกรรมท่อระบายน้ำมากเกินไป ในขณะที่การระบุต่ำเกินไปจะนำไปสู่การกัดกร่อนก่อนเวลาอันควร การหยุดทำงานของระบบ และความรับผิดต่อสิ่งแวดล้อมหรือความปลอดภัยที่อาจเกิดขึ้น แม้ว่าทั้งสายพันธุ์ 304 และ 316 อยู่ในตระกูลออสเทนนิติกซีรีส์ 300 ความแตกต่างทางเคมีเล็กน้อยจะกำหนดอายุการใช้งานที่แตกต่างกันอย่างมากในสภาพแวดล้อมการจัดการของเหลวที่เฉพาะเจาะจง วิศวกรและนักออกแบบมักจะดิ้นรนเพื่อตัดสินว่าเกรดใดที่ทนทานต่อความต้องการเฉพาะของโรงงานโดยไม่ต้องออกแบบระบบมากเกินไป
เราจะสำรวจพื้นฐานทางเคมีและขีดจำกัดด้านประสิทธิภาพของโลหะผสมยอดนิยมทั้งสองนี้ คุณจะได้เรียนรู้วิธีการประเมินความเข้ากันได้ของของไหล นำทางมาตรฐานอุตสาหกรรม และจัดการกับความเป็นจริงในการผลิตที่สำคัญ ท้ายที่สุดแล้ว คู่มือนี้จะให้กรอบการทำงานตามหลักฐานเชิงประจักษ์เพื่อช่วยผู้วางแผนสิ่งอำนวยความสะดวกและวิศวกรประเมินว่าเกรดใดที่สอดคล้องกับพารามิเตอร์ของเหลวและสภาพแวดล้อมของระบบ

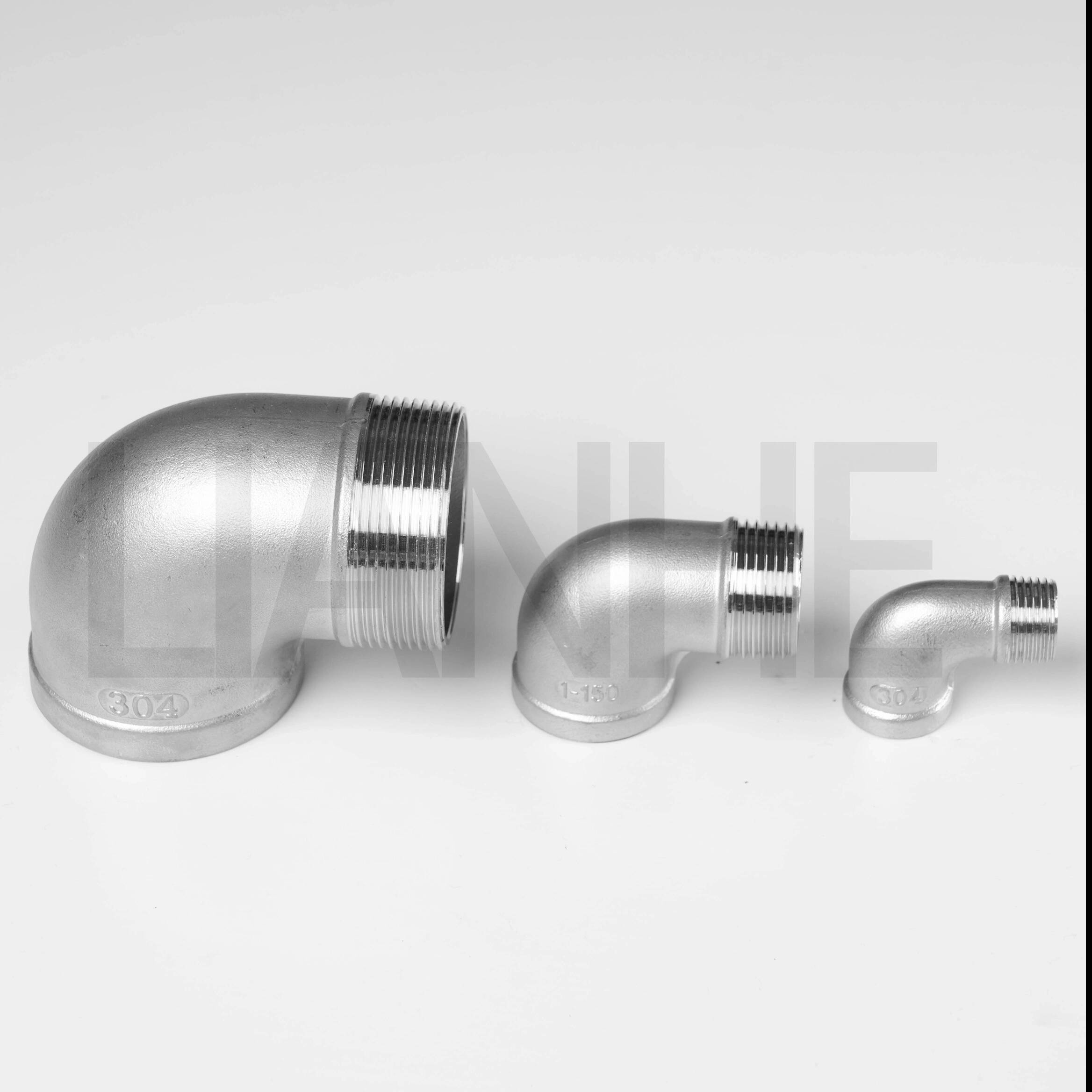

พื้นฐาน:สแตนเลส 304 เป็นมาตรฐานอุตสาหกรรม ให้ความต้านทานการกัดกร่อนพื้นฐานที่ดีเยี่ยม และประหยัดต้นทุนสำหรับน้ำจืด HVAC และการใช้งานด้านสุขอนามัยทั่วไป
ตัวสร้างความแตกต่าง:สแตนเลส 316 มีโมลิบดีนัม 2-3% ซึ่งช่วยเพิ่มความต้านทานต่อคลอไรด์ (เกลือ) และตัวทำละลายทางอุตสาหกรรมได้อย่างมาก
ความจริงทางการเงิน:โดยทั่วไปแล้ว 316 มีค่าใช้จ่ายล่วงหน้า 20–40% มากกว่า 304 โดยต้องมีการวิเคราะห์ต้นทุนรวมในการเป็นเจ้าของ (TCO) โดยพิจารณาจากวงจรชีวิตที่คาดไว้ของระบบท่อและความเสี่ยงจากความล้มเหลว
ปัจจัยการเชื่อม:สำหรับระบบท่อแบบเชื่อม รุ่นคาร์บอนต่ำ (304L และ 316L) มีความสำคัญอย่างยิ่งในการป้องกันการตกตะกอนของคาร์ไบด์และการกัดกร่อนเฉพาะจุดที่ตะเข็บเชื่อม
เพื่อทำความเข้าใจว่าโลหะผสมเหล่านี้ทำงานอย่างไรในภาคสนาม เราต้องดู DNA ทางโลหะวิทยาของพวกมันก่อน วัสดุทั้งสองมีลักษณะพื้นฐานออสเทนนิติกร่วมกัน ประกอบด้วยโครเมียมและนิกเกิลในระดับสูง โครเมียมเป็นองค์ประกอบสำคัญที่นี่ มันทำปฏิกิริยากับออกซิเจนเพื่อสร้างชั้นพาสซีฟออกไซด์ที่รักษาตัวเองได้ในระดับจุลภาค ชั้นนี้ช่วยปกป้องโลหะที่อยู่ด้านล่างจากการเสื่อมสลายของสิ่งแวดล้อม นิกเกิลให้ความเหนียวของโครงสร้าง มันทำให้เฟสออสเทนไนท์คงที่ ทำให้โลหะขึ้นรูปได้สูงและเชื่อมได้
ความแตกต่างหลักเกิดขึ้นเมื่อมีการแนะนำโมลิบดีนัม เมื่อผู้ผลิตเหล็กผลิตสแตนเลส 316โดยเติมโมลิบดีนัม 2% ถึง 3% ลงในส่วนผสมโลหะผสม องค์ประกอบเฉพาะนี้เสริมความแข็งแรงของชั้นออกไซด์แบบพาสซีฟ มันยึดฟิล์มป้องกันไว้ ทำให้มีความยืดหยุ่นสูงต่อการกัดกร่อนของรูพรุนของคลอไรด์และการกัดกร่อนของรอยแยก หากไม่มีโมลิบดีนัม คลอไรด์ไอออนสามารถทะลุผ่านชั้นพาสซีฟได้อย่างง่ายดาย เมื่อเกิดการรั่วไหล การกัดกร่อนเฉพาะจุดจะแพร่กระจายอย่างรวดเร็วผ่านผนังท่อ
เนื่องจากเกรดทั้งสองนี้มีลักษณะเหมือนกันด้วยตาเปล่า การตรวจสอบยืนยันวัสดุจึงเป็นขั้นตอนที่สำคัญ คุณไม่สามารถแยกความแตกต่างด้วยน้ำหนัก สี หรือพื้นผิวได้ ดังนั้นการทดสอบการระบุวัสดุเชิงบวก (PMI) จึงกลายเป็นขั้นตอนการดำเนินการที่จำเป็น ผู้จัดการฝ่ายจัดซื้อและผู้ติดตั้งมักใช้เครื่องสแกนเอ็กซ์เรย์ฟลูออเรสเซนซ์ (XRF) อุปกรณ์มือถือเหล่านี้จะตรวจสอบการมีอยู่ของโมลิบดีนัมทันที เพื่อให้มั่นใจว่าวัสดุที่ถูกต้องจะเข้าสู่โรงงานของคุณ
|
เกรดโลหะผสม |
โครเมียม (Cr) |
นิกเกิล (พรรณี) |
โมลิบดีนัม (Mo) |
คาร์บอน (มาตรฐาน) |
|---|---|---|---|---|
|
304 |
18% - 20% |
8% - 10.5% |
ไม่มี |
สูงสุด 0.08% |
|
316 |
16% - 18% |
10% - 14% |
2% - 3% |
สูงสุด 0.08% |
ความเข้ากันได้ของของไหลเป็นตัวกำหนดความสำเร็จหรือความล้มเหลวของระบบกำหนดเส้นทางอุตสาหกรรมใดๆ การสัมผัสกับคลอไรด์ถือเป็นภัยคุกคามที่พบบ่อยที่สุดต่อโครงสร้างพื้นฐานของระบบท่อ เมื่อคุณใช้มาตรฐานสแตนเลส304 ในสภาพแวดล้อมทางทะเล มักจะล้มเหลวก่อนเวลาอันควร เกลือทะเลในอากาศเกาะอยู่บนพื้นผิวท่อ คลอไรด์โจมตีชั้นพาสซีฟ ทำให้เกิดหลุมขนาดเล็กมาก เมื่อเวลาผ่านไป หลุมเหล่านี้จะลึกขึ้น ส่งผลให้โครงสร้างเสียหาย ความล้มเหลวที่คล้ายกันนี้เกิดขึ้นในระบบที่สัมผัสกับเกลือละลายน้ำแข็งหรือการกำหนดเส้นทางสารเคมีที่มีคลอไรด์สูง ในสถานการณ์เหล่านี้ โลหะมักจะยอมจำนนต่อความเครียดจากการกัดกร่อนแตกร้าว (SCC)
สารละลายที่เป็นกรดและกัดกร่อนที่รุนแรงจำเป็นต้องมีกลไกการป้องกันที่ได้รับการอัพเกรด โมลิบดีนัมเป็นอุปสรรคสำคัญนี้ ช่วยให้โลหะผสมที่ได้รับการอัพเกรดสามารถจัดการกับกรดซัลฟิวริกและฟอสฟอริกได้ดีกว่าเกรดมาตรฐานมาก วิศวกรกระบวนการมักกำหนดเส้นทางกรดเหล่านี้ที่มีความเข้มข้นปานกลางผ่านโรงงานต่างๆ ในสภาพแวดล้อมทางเคมีที่มีความต้องการสูงเหล่านี้ ชั้นพาสซีฟที่ได้รับการเสริมความแข็งแรงจะป้องกันการเสื่อมสภาพของวัสดุอย่างรวดเร็ว ทำให้ของเหลวในกระบวนการมีความบริสุทธิ์และกักเก็บอยู่
เมื่อประเมินขีดจำกัดทางกล เกรดทั้งสองมีความคล้ายคลึงกันอย่างน่าทึ่ง มีความต้านทานแรงดึงพื้นฐานที่เกือบเท่ากัน วัสดุทั้งสองให้ความต้านทานการเกิดออกซิเดชันที่อุณหภูมิสูงได้ดีเยี่ยม โดยรักษาความเสถียรของโครงสร้างได้สูงถึงประมาณ 1600°F (870°C) เหนือเกณฑ์นี้ การปรับขนาดกลายเป็นปัญหาสำคัญ โดยต้องใช้โลหะผสมทนความร้อนชนิดพิเศษ
ประสิทธิภาพการไครโอเจนิกส์เป็นอีกหนึ่งจุดแข็งที่มีร่วมกัน เหล็กกล้าคาร์บอนจะเปราะอย่างเป็นอันตรายที่อุณหภูมิต่ำกว่าศูนย์ ในทางตรงกันข้าม โลหะผสมออสเทนนิติกยังคงรักษาความเหนียวและความเหนียวเป็นพิเศษในสภาพอากาศหนาวเย็นจัด วิศวกรมักใช้สิ่งเหล่านี้ในไนโตรเจนเหลวหรือการกำหนดเส้นทาง LNG เนื่องจากขีดจำกัดทางความร้อนแทบจะไม่แยกทั้งสองเกรดออกจากกัน กระบวนการเลือกของคุณในอุณหภูมิที่สูงมากจึงควรตั้งค่าเริ่มต้นไว้ที่การกัดกร่อนของของไหล แทนที่จะเป็นข้อจำกัดด้านอุณหภูมิเชิงกล
มาตรฐานอุตสาหกรรมมักกำหนดการเลือกวัสดุโดยอิงตามข้อกำหนดพื้นฐานด้านสุขอนามัยและความปลอดภัย เกรดมาตรฐานทำหน้าที่เป็นตัวช่วยสำหรับสภาพแวดล้อมที่ปราศจากภัยคุกคามทางเคมีที่รุนแรง โดยจะให้ความน่าเชื่อถือเป็นพิเศษเมื่อใช้งานในบริบทที่ถูกต้อง
คุณจะพบว่าเหมาะสำหรับการใช้งานต่อไปนี้:
ระบบประปาเชิงพาณิชย์:จัดการน้ำดื่มของเทศบาลได้อย่างไร้ที่ติ ป้องกันสนิมและการสะสมของตะกรัน
ท่อโรงเบียร์ (ด้านเย็น):ต้านทานสารทำความสะอาดอ่อนๆ และรักษาความบริสุทธิ์ของน้ำและเบียร์ระหว่างกระบวนการเย็น
การแปรรูปผลิตภัณฑ์นม:ทนทานต่อระเบียบการด้านสุขอนามัยมาตรฐานได้อย่างง่ายดายโดยไม่ลดคุณภาพ
วงจรน้ำเย็น HVAC:นำเสนอประสิทธิภาพไร้การรั่วไหลในระบบวงปิดมานานหลายทศวรรษ
จากมุมมองของการปฏิบัติตามข้อกำหนด วัสดุนี้เป็นไปตามข้อกำหนดมาตรฐานของ FDA นอกจากนี้ยังสอดคล้องอย่างสมบูรณ์แบบกับมาตรฐานสุขอนามัย 3-A สำหรับการกำหนดเส้นทางอาหารและเครื่องดื่มที่ไม่มีฤทธิ์กัดกร่อน หากของไหลในกระบวนการของคุณยังคงเป็นกลางและโรงงานของคุณหลีกเลี่ยงบรรยากาศทางทะเล เกรดนี้จะมีอายุการใช้งานที่ยาวนานเป็นพิเศษ
อุตสาหกรรมบางอย่างดำเนินงานภายใต้สภาวะที่ไม่เอื้ออำนวย ในภาคส่วนเหล่านี้ การย่อยสลายของวัสดุนำไปสู่การปนเปื้อนที่รุนแรงหรืออันตรายด้านความปลอดภัย การอัพเกรดเป็นเกรดเสริมโมลิบดีนัมไม่ใช่ทางเลือก มันเป็นความจำเป็นทางวิศวกรรม
เป็นทางเลือกบังคับสำหรับภาคส่วนที่สำคัญเหล่านี้:
การผลิตยา:ระบบน้ำสำหรับการฉีด (WFI) ต้องการพื้นผิวที่สะอาดหมดจดซึ่งทนทานต่อสารเคมีฆ่าเชื้อที่รุนแรง
ท่อส่งทางทะเลและนอกชายฝั่ง:การสัมผัสกับสเปรย์น้ำเค็มอย่างต่อเนื่องจำเป็นต้องมีความต้านทานการกัดกร่อนในระดับสูงสุด
สิ่งอำนวยความสะดวกบำบัดน้ำเสีย:องค์ประกอบทางเคมีที่แปรผันและคลอรีนหนักจะทำลายโลหะที่มีปริมาณน้อยกว่าอย่างรวดเร็ว
โรงงานแปรรูปสารเคมี:การกำหนดเส้นทางตัวทำละลายที่เกิดปฏิกิริยาและกรดอุตสาหกรรมจำเป็นต้องมีการป้องกันทางโลหะวิทยาที่แข็งแกร่ง
การปฏิบัติตามข้อกำหนดมักกำหนดการเลือกนี้ มาตรฐาน ASME B31.3 (Process Piping) ควบคุมบริการของไหลอย่างเข้มงวด สำหรับสารเคมีที่มีฤทธิ์กัดกร่อนสูงหรือเป็นพิษ การระบุเกรดขั้นสูงนี้ช่วยให้มั่นใจได้ถึงการปฏิบัติตามกฎระเบียบและปกป้องบุคลากรในโรงงาน
การประเมินวัสดุท่อต้องมองข้ามการติดตั้งครั้งแรก คุณต้องประเมินอายุการใช้งานที่คาดหวังและความเสี่ยงที่เกี่ยวข้องกับความล้มเหลวของวัสดุ การระบุวัสดุที่ไม่เพียงพอจะนำไปสู่การรวมหนี้สินในการดำเนินงานเข้าด้วยกัน
พิจารณาความเป็นจริงของความล้มเหลวของท่อ หากท่อเสื่อมสภาพในสภาพแวดล้อมที่รุนแรง ผลที่ตามมาจะขยายวงกว้างเกินกว่าการเปลี่ยนชิ้นส่วนแกนม้วนที่เสียหาย การปิดระบบทำให้การผลิตหยุดชะงัก ส่งผลให้เกิดปัญหาคอขวดในการปฏิบัติงานอย่างรุนแรง การรั่วไหลของสารเคมีทำให้เกิดคำสั่งในการทำความสะอาดสิ่งแวดล้อม การตรวจสอบตามกฎระเบียบ และการตรวจสอบด้านความปลอดภัย โดยการใช้ความแข็งแรงทนทานสแตนเลสกรอบการทำงานที่ออกแบบมาสำหรับสภาพแวดล้อมเฉพาะ ผู้วางแผนสิ่งอำนวยความสะดวกสามารถลดความเสี่ยงที่รุนแรงเหล่านี้ได้ ความต้านทานที่เหนือกว่าของเกรดโลหะผสมโมลิบดีนัมทำหน้าที่เป็นนโยบายการประกันการปฏิบัติงานที่จำเป็นต่อตัวแปรด้านสิ่งแวดล้อมที่คาดเดาไม่ได้
|
ระดับการสัมผัสคลอไรด์ |
ความสามารถในการคาดการณ์ด้านสิ่งแวดล้อม |
กลยุทธ์วัสดุที่แนะนำ |
|---|---|---|
|
0% (ของไหลเป็นกลาง) |
คาดการณ์/ควบคุมได้สูง |
เกรดมาตรฐานให้ความน่าเชื่อถือสูงสุด |
|
ต่ำถึงปานกลาง (<100 ppm) |
มีความเสถียรด้วยการชะล้างเป็นครั้งคราว |
เกรดมาตรฐานที่ยอมรับได้พร้อมการดูแลรักษาอย่างเข้มงวด |
|
สูง (>100 ppm) |
คาดเดาไม่ได้ / รุนแรง |
ต้องอัปเกรดเกรดเพื่อลดความเสี่ยง |
|
ทางตรงทางทะเล / ชายฝั่ง |
การได้รับเกลืออย่างต่อเนื่อง |
เกรดที่อัปเกรดเป็นข้อกำหนดที่แน่นอน |
หากระบบของคุณสัมผัสกับคลอไรด์เป็นศูนย์ โลหะผสมออสเทนนิติกมาตรฐานจะมีอายุการใช้งานยาวนานเป็นพิเศษ อย่างไรก็ตาม หากการสัมผัสคลอไรด์เกินศูนย์ หรือหากโปรโตคอลการชะล้างของโรงงานแนะนำสารฆ่าเชื้อที่มีฤทธิ์รุนแรง คุณต้องเสริมสร้างระบบของคุณให้แข็งแรงจากการเป็นบ่อ ในสภาวะที่รุนแรงเหล่านี้ การจัดลำดับความสำคัญของอายุการใช้งานการป้องกันจะช่วยป้องกันความล้มเหลวของระบบที่เป็นหายนะ
การออกแบบระบบบนกระดาษแตกต่างอย่างมากจากการผลิตในภาคสนาม เมื่อช่างวางท่อเชื่อมวัสดุเหล่านี้ ความร้อนจัดจะเปลี่ยนแปลงโลหะวิทยาในท้องถิ่นโดยพื้นฐาน สิ่งนี้ทำให้เกิดปรากฏการณ์เฉพาะที่เรียกว่าการแพ้
เกรดออสเทนนิติกมาตรฐานมีคาร์บอนสูงถึง 0.08% ในระหว่างกระบวนการเชื่อม โซนความร้อน (HAZ) จะมีอุณหภูมิระหว่าง 800°F ถึง 1500°F ภายในหน้าต่างอุณหภูมิวิกฤตินี้ อะตอมของคาร์บอนจะเกาะติดกับโครเมียมเพื่อสร้างโครเมียมคาร์ไบด์ การตกตะกอนนี้จะดึงโครเมียมออกจากขอบเขตของเกรน ดังนั้นพื้นที่ที่มีการแปลจะสูญเสียชั้นออกไซด์แบบพาสซีฟไป รอยเชื่อมมีความอ่อนไหวต่อการกัดกร่อนตามขอบเกรนอย่างมาก แม้ว่าส่วนที่เหลือของท่อจะยังคงอยู่ในสภาพเดิม แต่รอยเชื่อมที่อ่อนแรงก็จะล้มเหลวอย่างรวดเร็ว
To eliminate this sensitization risk, metallurgists developed low-carbon variants. เราระบุสิ่งเหล่านี้ว่าเป็นเกรด "L" By capping the maximum carbon content at 0.03%, manufacturers prevent carbide precipitation during thermal cycling. There simply isn't enough carbon available to deplete the chromium.
เมื่อทำวิศวกรรมระบบการเชื่อมสมัยใหม่ การระบุตัวแปรคาร์บอนต่ำถือเป็นแนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรม ปัจจุบัน ผู้ผลิตท่อคุณภาพสูงมักผลิตท่อที่ผ่านการรับรองแบบคู่เป็นประจำ การรับรองแบบคู่หมายความว่าท่อมีคุณสมบัติตรงตามข้อกำหนดด้านความแข็งแรงเชิงกลของเกรดมาตรฐาน ขณะเดียวกันก็รักษาขีดจำกัดคาร์บอนต่ำของเกรด "L" ใช้การรับรองแบบคู่สแตนเลส 316ช่วยให้มั่นใจได้ถึงการผลิตที่ไร้รอยต่อ ความสมบูรณ์ของโครงสร้าง และความต้านทานการกัดกร่อนสูงสุดหลังการเชื่อม
การเลือกวัสดุที่เหมาะสมที่สุดสำหรับระบบท่อของคุณจำเป็นต้องมีความสมดุลระหว่างความต้องการด้านสิ่งแวดล้อมกับความน่าเชื่อถือในการดำเนินงาน เลือกโลหะผสม 304 มาตรฐานเพื่อความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่เป็นกลาง น้ำจืด และสุขาภิบาลทั่วไป เลือกโลหะผสม 316 ที่เสริมด้วยโมลิบดีนัมเพื่อให้การป้องกันมีอายุการใช้งานยาวนานในสภาวะที่รุนแรง มีคลอไรด์สูง หรือมีสภาพเป็นกรดสูง การเลือกที่เหมาะสมจะป้องกันการเสื่อมสภาพก่อนเวลาอันควร และปกป้องโรงงานของคุณจากการหยุดทำงานที่ไม่คาดคิด
ก่อนที่จะสรุปข้อกำหนดด้านการจัดซื้อของคุณ โปรดปรึกษากับวิศวกรกระบวนการของคุณ ตรวจสอบเอกสารข้อมูลความปลอดภัย (SDS) สำหรับของเหลวทุกชนิดที่เข้าสู่ระบบ โดยให้ความสำคัญกับความเข้มข้นของคลอไรด์และระดับ pH อย่างใกล้ชิด สุดท้ายนี้ โปรดขอรายงานการทดสอบโรงงาน (MTR) ที่ได้รับการรับรองจากซัพพลายเออร์ระบบท่อของคุณเสมอ เพื่อตรวจสอบองค์ประกอบทางเคมีที่แม่นยำ และรับประกันว่าการใช้งานภาคสนามจะประสบผลสำเร็จ
ตอบ: ไม่ สิ่งเหล่านี้แยกไม่ออกจากสายตา มีพื้นผิว สี และพื้นผิวเหมือนกัน การตรวจสอบความถูกต้องจำเป็นต้องตรวจสอบหมายเลขความร้อนของวัสดุที่มีการประทับตรา ขอรายงานการทดสอบวัสดุ (MTR) หรือใช้เครื่องสแกนรังสีเอกซ์ (XRF) ในระหว่างการระบุวัสดุที่เป็นบวก (PMI)
ตอบ: เช่นเดียวกับเกรดออสเทนนิติกมาตรฐาน โดยทั่วไปแล้วจะไม่เป็นแม่เหล็กในสถานะอบอ่อน อย่างไรก็ตาม กระบวนการทำงานด้วยกลไกเย็น เช่น การดัดท่อ การรีด หรือการขึ้นรูปที่รุนแรง สามารถเปลี่ยนโครงสร้างจุลภาคและทำให้เกิดสนามแม่เหล็กเล็กน้อยในทั้งสองเกรดได้
ตอบ: ได้ ช่างวางท่อสามารถเชื่อมเข้าด้วยกันได้ การกัดกร่อนแบบกัลวานิกระหว่างทั้งสองมีน้อยมากเนื่องจากดัชนีขั้วบวกเกือบจะเหมือนกัน อย่างไรก็ตาม ความต้านทานการกัดกร่อนโดยรวมของระบบจะถูกจำกัดอยู่ที่ส่วนประกอบที่อ่อนแอกว่า โดยทั่วไปจะหลีกเลี่ยงการผสมเพื่อป้องกันความสับสนในข้อกำหนดและข้อผิดพลาดในการบำรุงรักษา
ตอบ: ตัว "L" ย่อมาจากคาร์บอนต่ำ รุ่นคาร์บอนต่ำมีปริมาณคาร์บอนสูงสุด 0.03% เทียบกับ 0.08% ในเกรดมาตรฐาน ระดับคาร์บอนที่น้อยที่สุดนี้ป้องกันการตกตะกอนของโครเมียมคาร์ไบด์ระหว่างการเชื่อม ทำให้เป็นตัวเลือกมาตรฐานอุตสาหกรรมสำหรับแกนท่อแบบประดิษฐ์
