ข้อต่องอ 45DEG ร่องสเตนเลส สำหรับงานท่องานหนัก

ภาพรวม

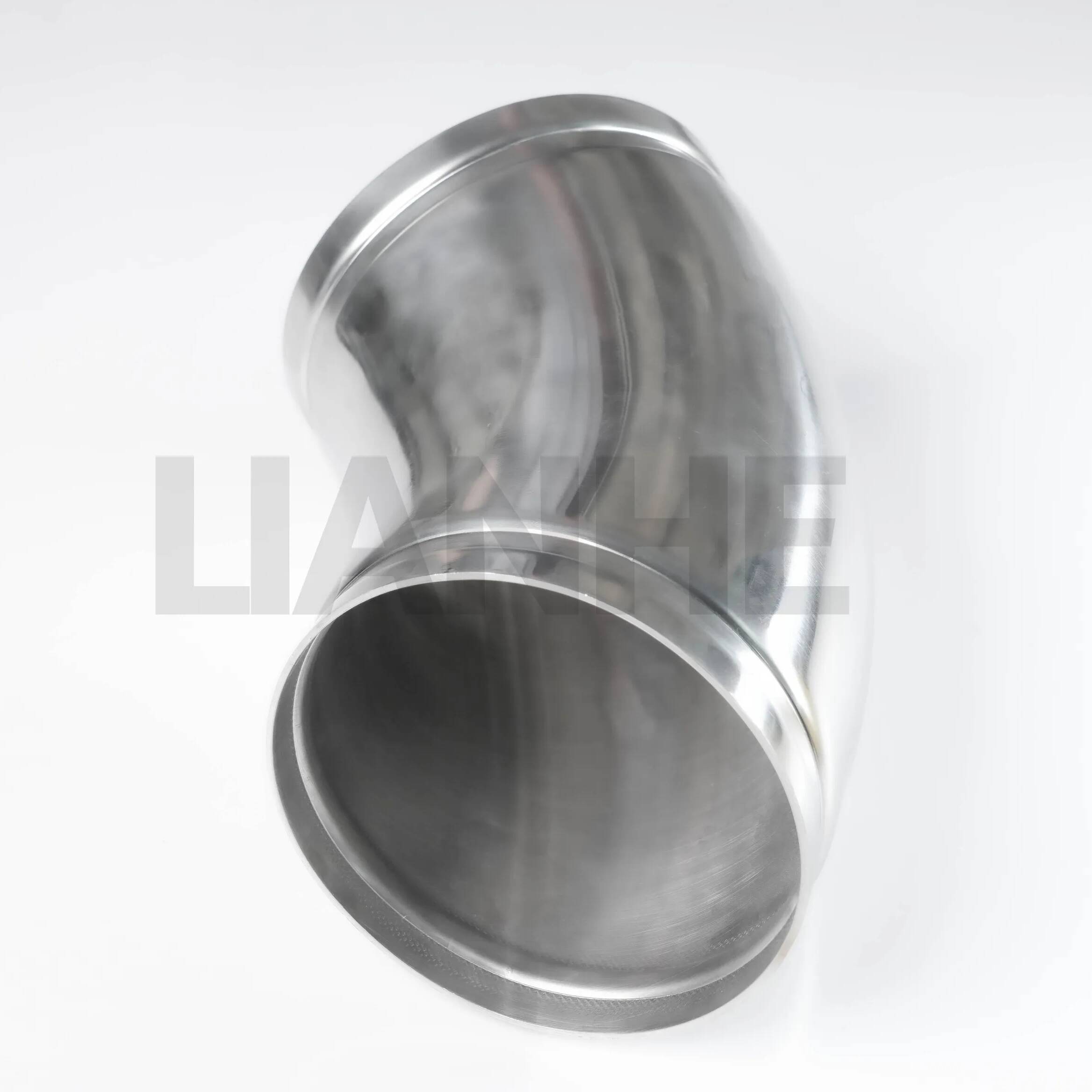

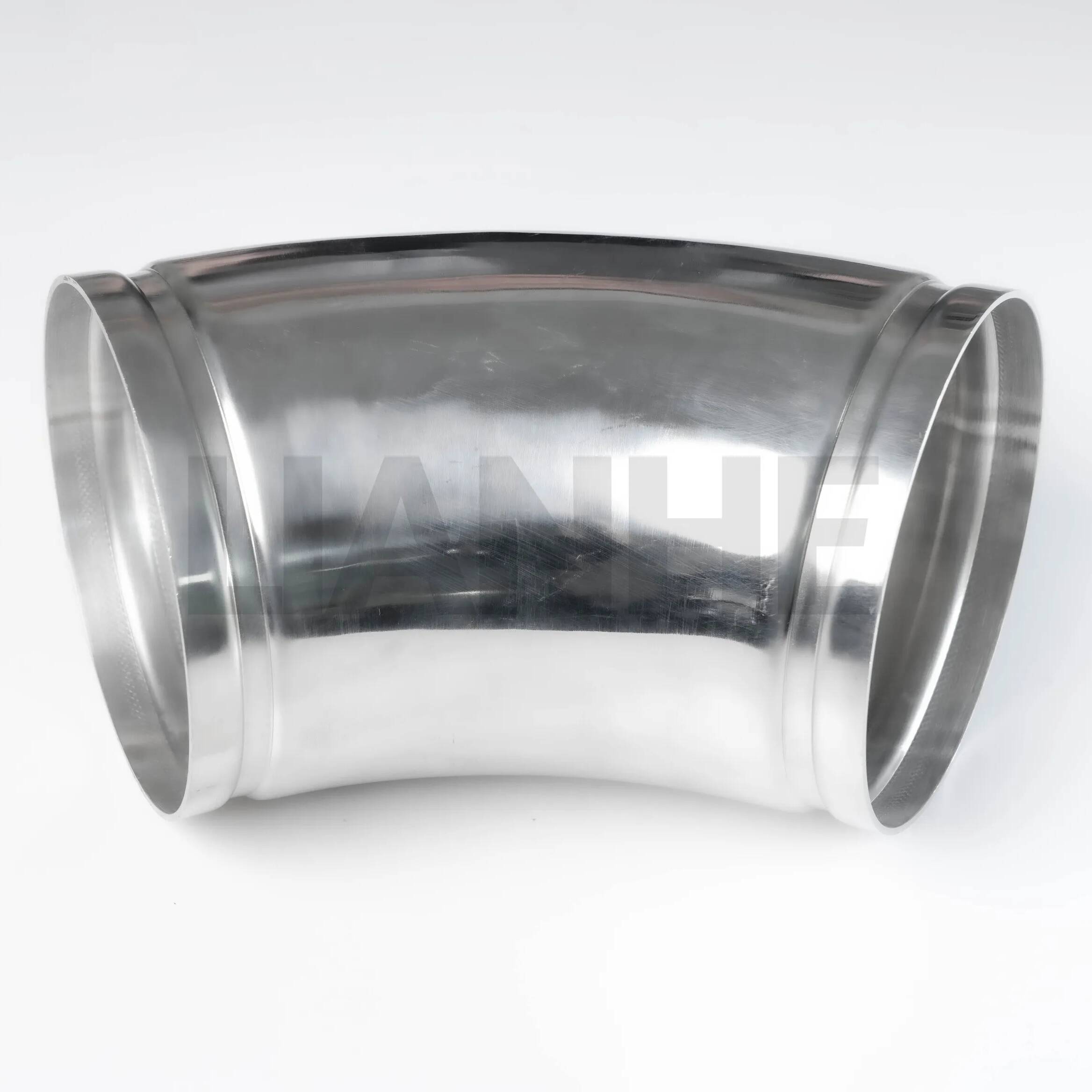

ข้องอ 45 องศาร่องสเตนเลสสตีลเป็นข้อต่อท่อที่มีความแข็งแรงสูง ออกแบบมาสำหรับระบบท่อแบบร่อง ให้โซลูชันต้านทานการสั่นสะเทือนที่เชื่อถือได้สำหรับการเปลี่ยนทิศทางของท่อในการใช้งานหนัก ผลิตจากสแตนเลส 304 หรือ 316 ข้องอนี้มีปลายเป็นร่อง (ตามมาตรฐาน AWWA C606) ที่เชื่อมต่อกับข้อต่อหรือวาล์วโดยไม่ต้องร้อยเกลียวหรือเชื่อม ทำให้สามารถติดตั้งและบำรุงรักษาได้อย่างรวดเร็ว

คุณสมบัติ

ข้อดีของการเชื่อมต่อแบบร่อง:

ปลายร่องของ AWWA C606 รองรับข้อต่อแบบกลไก (เช่น แบบวิคทอลิค) ช่วยให้สามารถติดตั้งได้ภายในไม่กี่นาทีด้วยประแจธรรมดา ซึ่งช่วยลดต้นทุนค่าแรงได้ถึง 40% เมื่อเทียบกับระบบแบบเชื่อม

ขนาดร่อง (ความลึก ความกว้าง) ผ่านเครื่องจักรอย่างแม่นยำ โดยมีพิกัดความเผื่อ ±0.1 มม. เพื่อการยึดเกาะที่สม่ำเสมอ

การก่อสร้างที่แข็งแกร่ง:

ตัวเรือนสเตนเลสสตีลไร้รอยต่อหรือแบบเชื่อม (304 สำหรับการใช้งานทั่วไป, 316 สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน) พร้อมความแข็งแรงคราก ≥250 MPa และทนต่อแรงกระแทก (Charpy V-notch ≥27 J ที่ 20°C)

การออกแบบมุม 45° ช่วยลดความเข้มข้นของความเครียดเมื่อเทียบกับข้อศอก 90° เหมาะสำหรับการใช้งานที่มีการสั่นสะเทือนสูง เช่น ปั๊มและคอมเพรสเซอร์

การเพิ่มประสิทธิภาพการไหล:

รัศมีภายในที่เรียบ (เส้นผ่านศูนย์กลางท่อ 1.5 เท่า) ช่วยลดความปั่นป่วนและการสูญเสียแรงดันให้เหลือน้อยที่สุด ด้วยรูขัดเงา (Ra ≤1.6μm) สำหรับการไหลแบบราบเรียบในระบบน้ำ น้ำมัน และก๊าซ

ตำแหน่งร่องห่างจากส่วนโค้งทำให้ซีลข้อต่อไม่ได้รับผลกระทบจากการโก่งตัวของท่อ โดยรักษาความต้านทานการรั่วไหลภายใต้การขยายตัวเนื่องจากความร้อน

การปฏิบัติตามข้อกำหนดและการทดสอบ:

เป็นไปตามมาตรฐาน ASME B16.24, MSS SP-83 และ AWWA C606 ผ่านการทดสอบอุทกสถิตที่ 1.5x MAWP (สูงสุด 300 PSI สำหรับสแตนเลส 304)

การขัดเงาด้วยไฟฟ้าแบบเสริมสำหรับระบบที่มีความบริสุทธิ์สูง ช่วยลดความหยาบผิวได้ถึง Ra ≤0.8μm สำหรับการใช้งานด้านเภสัชกรรมและเซมิคอนดักเตอร์

แอปพลิเคชัน

เหมาะสำหรับงานหนักและมีท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่:

การกระจายน้ำ: ท่อน้ำหลักในเขตเทศบาล โรงบำบัดน้ำเสีย และระบบป้องกันอัคคีภัย (เป็นไปตามมาตรฐาน NFPA 20) พร้อมการเชื่อมต่อแบบร่องทำให้สามารถขยายเครือข่ายท่อได้อย่างรวดเร็ว

โรงงานอุตสาหกรรม: วงจรน้ำหล่อเย็น ท่อไอน้ำ และระบบลำเลียงวัสดุเทกองในโรงไฟฟ้าและโรงกลั่น ด้วยเหล็กสแตนเลส 316 ต้านทานการกัดกร่อนจากความเค้นคลอไรด์

ระบบเครื่องกล: การเชื่อมต่ออุปกรณ์ที่เสี่ยงต่อการสั่นสะเทือน (เช่น ปั๊ม เครื่องกำเนิดไฟฟ้า) โดยมีข้อต่อแบบร่องดูดซับการวางแนวที่ไม่ตรงเล็กน้อย และลดความเครียดที่ข้อศอก

ทะเลและนอกชายฝั่ง: ระบบรับน้ำทะเลและท่อดาดฟ้า ทำจากสแตนเลส 316 ให้ความทนทานต่อการกัดกร่อนของน้ำเค็มและการปนเปื้อนทางชีวภาพได้ดีกว่า

คำถามที่พบบ่อย

ถาม: ขนาดท่อสูงสุดที่มีอยู่คือเท่าไร?

ตอบ:ขนาดมีตั้งแต่ 2 "ถึง 48" NPS โดยมีขนาดที่กำหนดเองสำหรับโครงการพิเศษ

ถาม: สามารถใช้ข้อศอกแบบมีร่องในการติดตั้งเหนือพื้นดินและใต้ดินได้หรือไม่?

ตอบ:ใช่ เหมาะสำหรับทั้งสองสภาพแวดล้อม ใช้ปลอกโพลีเอทิลีนสำหรับการป้องกันใต้ดินในดินที่มีฤทธิ์กัดกร่อน

ถาม: จะป้องกันการกัดกร่อนของกัลวานิกกับโลหะที่ไม่เหมือนกันได้อย่างไร?

ตอบ:ใช้คัปปลิ้งไดอิเล็กทริกเมื่อเชื่อมต่อข้อศอกสเตนเลสกับท่อเหล็กคาร์บอน และใช้เทปป้องกันการกัดกร่อนที่ปลายร่อง

ถาม: แรงบิดที่แนะนำสำหรับโบลต์คัปปลิ้งคือเท่าใด?

ตอบ:ปฏิบัติตามแนวทางของผู้ผลิตข้อต่อ โดยทั่วไปแล้วจะมีแรงดัน 50-70 N·m สำหรับข้อศอก 2"-12" เพื่อให้มั่นใจถึงแรงดันการซีลที่สม่ำเสมอ
