ข้อต่อร่องสแตนเลสสำหรับระบบท่อน้ำและแก๊ส

ข้อต่อแบบร่องสแตนเลส

ภาพรวมผลิตภัณฑ์

ข้อต่อแบบร่องสแตนเลส LIANHE ได้รับการออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยและมีประสิทธิภาพสำหรับระบบท่อขนาดกลางและขนาดใหญ่ โครงสร้างการเชื่อมต่อแบบร่องรองรับการติดตั้งท่อที่รวดเร็ว ในขณะเดียวกันก็ให้ความแข็งแรงทางกลที่เชื่อถือได้และประสิทธิภาพการปิดผนึก

ผลิตจากท่อสแตนเลสขึ้นรูปด้วยเครื่องจักร ข้อต่อนี้ให้ความต้านทานการกัดกร่อนที่ดี มีความเสถียรของขนาด และความทนทานในระยะยาว เหมาะสำหรับการจ่ายน้ำ การจ่ายก๊าซ การทำความร้อน การทำความเย็น การปกป้องสิ่งแวดล้อม และระบบของเหลวทางอุตสาหกรรมที่เข้ากันได้

เมื่อเปรียบเทียบกับวิธีการเชื่อมต่อที่ต้องมีการเชื่อมในสถานที่อย่างกว้างขวาง ข้อต่อแบบร่องที่ติดตั้งอย่างถูกต้องจะทำให้การประกอบท่อง่ายขึ้น ลดเวลาในการติดตั้ง และทำให้การตรวจสอบ การบำรุงรักษา หรือการเปลี่ยนในอนาคตสะดวกยิ่งขึ้น

ผลิตที่โรงงานของเราในเมืองเหวินโจว เจ้อเจียง ประเทศจีน ข้อต่อแบบร่องสแตนเลสของ LIANHE ผลิตภายใต้ขั้นตอนการควบคุมคุณภาพที่จัดตั้งขึ้นเพื่อรองรับโครงการเชิงพาณิชย์ ที่อยู่อาศัย อุตสาหกรรม ทางทะเล และโครงสร้างพื้นฐาน

ข้อมูลจำเพาะทางเทคนิค

ชื่อสินค้า:ข้อต่อแบบร่องสแตนเลส

ช่วงขนาด:2"–8" (DN50–DN200)

ความหนาของผนัง:1.0–5.0 มม

มาตรฐานที่ใช้บังคับ:GB, EN, DIN และ ASME

วัสดุที่มีจำหน่าย:

• 0Cr18Ni9, SS304, S30408, SUS304 และ 1.4301

• 0Cr17Ni12Mo2, SS316 และ SUS316

• SS304L, S30403 และ 1.4306

• SS316L, S31603 และ 1.4404

ประเภทการเชื่อมต่อ:การเชื่อมต่อแบบร่อง

ความดันที่กำหนด:PN16

แรงดันทดสอบอุทกสถิต:2.5 เมกะปาสคาล

ความดันทดสอบความแน่นหนา:1.05 เมกะปาสคาล

ช่วงอุณหภูมิปะเก็นที่ใช้บังคับ:-20°ซ ถึง +110°ซ

กระบวนการผลิต:ขึ้นรูปด้วยกลไกจากท่อสแตนเลส

ตัวเลือกการรักษาพื้นผิว:การขัดแบบสั่นสะเทือน การขัดแบบแม่เหล็ก และการกัดกรด

เครื่องหมายผลิตภัณฑ์:โลโก้-OD-WT-วัสดุ สามารถใช้โลโก้ของลูกค้า แบรนด์ส่วนตัว ข้อมูลแบทช์ และเครื่องหมายที่กำหนดเองอื่นๆ ได้ตามความต้องการในการสั่งซื้อเฉพาะ

ยี่ห้อ:เหลียนเหอ

รหัส HS: 7307230000

สถานที่กำเนิด:เวินโจว เจ้อเจียง จีน

ขีดจำกัดความดันและอุณหภูมิในการทำงานจริงขึ้นอยู่กับขนาดข้อต่อ ความหนาของผนัง เกรดสแตนเลส วัสดุปะเก็น ตัวกลางในการขนย้าย ขนาดร่อง และมาตรฐานโครงการที่เกี่ยวข้อง

ข้อดีของผลิตภัณฑ์

ข้อต่อแบบร่องสแตนเลสผสมผสานความต้านทานการกัดกร่อน ประสิทธิภาพการติดตั้ง ความเสถียรทางกล และการบำรุงรักษาที่สะดวก

ความทนทานและความน่าเชื่อถือ

• ความแข็งแรงทางกลสูงและเสถียรภาพของโครงสร้าง

• ทนต่อการกัดกร่อนและออกซิเดชั่นได้ดีเยี่ยม

• ทนต่อการสึกหรอและการเสียรูปได้ดี

• อายุการใช้งานยาวนานภายใต้สภาวะที่เหมาะสม

• ประสิทธิภาพที่มั่นคงในสภาพแวดล้อมการวางท่อที่มีความต้องการสูง

การเชื่อมต่อและประสิทธิภาพการทำงาน

• การเชื่อมต่อที่ปลอดภัยระหว่างปลายท่อร่องที่เข้ากันได้

• ประสิทธิภาพการซีลที่เชื่อถือได้เมื่อติดตั้งอย่างถูกต้อง

• โครงสร้างภายในที่คล่องตัวพร้อมสิ่งกีดขวางการไหลที่จำกัด

• ทนทานต่อการสั่นสะเทือนและการเคลื่อนที่ของท่อได้ดี

• เหมาะสำหรับระบบท่อขนาดกลางและขนาดใหญ่

การติดตั้งและประสิทธิภาพด้านต้นทุน

• การติดตั้งทางกลที่รวดเร็วและสะดวก

• ลดข้อกำหนดสำหรับการเชื่อมที่ไซต์งาน

• Shorter pipeline installation time

• การตรวจสอบ การบำรุงรักษา และการเปลี่ยนที่สะดวก

• ลดต้นทุนการติดตั้งและบำรุงรักษาโดยรวม

• เหมาะสำหรับติดตั้งแบบปกปิดตามที่ได้รับอนุญาตตามข้อกำหนดของโครงการ

ประโยชน์ด้านสิ่งแวดล้อมและสุขอนามัย

• โครงสร้างสแตนเลสที่ทนทานและรีไซเคิลได้

• พื้นผิวภายในทนต่อการกัดกร่อน

• เหมาะสำหรับระบบน้ำดื่มที่เข้ากันได้

• ลดความเสี่ยงของการปนเปื้อนทุติยภูมิภายใต้สภาวะสุขอนามัยที่เหมาะสม

• Multiple stainless steel grades and gasket materials available

ขนาดร่องที่ถูกต้อง การเลือกปะเก็น การจัดตำแหน่งท่อ การขันโบลต์ให้แน่น และขั้นตอนการติดตั้ง ถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพที่เชื่อถือได้ ผู้ติดตั้งควรปฏิบัติตามคำแนะนำในการติดตั้งที่ระบุและใช้ส่วนประกอบที่เข้ากันได้กับข้อต่อที่เลือก

สื่อที่เกี่ยวข้อง

ข้อต่อร่องสแตนเลส LIANHE สามารถใช้กับ:

• น้ำดื่ม

• น้ำเย็นและน้ำร้อน

• น้ำเสีย

• น้ำอุตสาหกรรม

• น้ำมันและของเหลวที่เข้ากันได้

• ก๊าซและตัวกลางก๊าซที่เข้ากันได้

ความเข้ากันได้ควรได้รับการประเมินตามเกรดสแตนเลส วัสดุปะเก็น อุณหภูมิการทำงาน ความดันของระบบ และคุณสมบัติทางเคมีของตัวกลางที่ขนส่ง

การใช้งานทั่วไป

ข้อต่อแบบร่องสแตนเลสสามารถใช้ได้กับระบบท่อและโครงการทางวิศวกรรมที่หลากหลาย รวมไปถึง:

ระบบท่อ

• Water supply and distribution systems

• ท่อส่งน้ำดื่มโดยตรง

• ระบบจำหน่ายก๊าซ

• ระบบท่อน้ำเสีย

• ท่อป้องกันสิ่งแวดล้อม

• ระบบไอน้ำภายในช่วงอุณหภูมิที่ยืนยัน

• เครือข่ายเครื่องทำความร้อน

• ระบบปรับอากาศและน้ำหล่อเย็น

• ท่อส่งน้ำอุตสาหกรรม

• ระบบขนส่งของเหลวที่เข้ากันได้ทั่วไป

ประเภทโครงการ

• โครงการวิศวกรรมและโครงสร้างพื้นฐาน

• เรือและการติดตั้งทางทะเล

• อาคารพาณิชย์

• อาคารที่อยู่อาศัย

• โรงพยาบาลและสถานพยาบาล

• โรงแรมและสิ่งอำนวยความสะดวกสาธารณะ

• อุปกรณ์ป้องกันสิ่งแวดล้อม

• สิ่งอำนวยความสะดวกบำบัดน้ำ

• โรงงานแปรรูปอุตสาหกรรม

• โครงการทำความร้อนและเครื่องปรับอากาศ

ก่อนสั่งซื้อ ลูกค้าควรยืนยันวัสดุของผลิตภัณฑ์ ปะเก็น อัตราแรงดัน ช่วงอุณหภูมิ มาตรฐานร่อง เส้นผ่านศูนย์กลางภายนอกของท่อ และสื่อที่ต้องการ

ใบรับรองและการประกันคุณภาพ

LIANHE ใช้ขั้นตอนการผลิตและการควบคุมคุณภาพตลอดทั้งการตรวจสอบวัตถุดิบ การตัดท่อ การขึ้นรูป การเชื่อม การรักษาความร้อน การตกแต่งพื้นผิว การเซาะร่อง การทดสอบแรงดัน การทำเครื่องหมาย และบรรจุภัณฑ์

ใบรับรองที่มีอยู่:

• GB/ที 19001-2016

• ISO 9001:2015

• เอกสาร CE สำหรับผลิตภัณฑ์ที่เกี่ยวข้อง

• ใบอนุญาตสุขาภิบาล

ขอบเขตใบรับรองและความพร้อมใช้งานจริงควรได้รับการยืนยันตามผลิตภัณฑ์ที่เลือก การใช้งานที่ต้องการ และตลาดปลายทาง

กระบวนการควบคุมคุณภาพแปดขั้นตอน

Quality-control personnel perform in-process and final inspections. ผลิตภัณฑ์ได้รับการตรวจสอบก่อนจัดส่งเพื่อตรวจสอบว่าวัสดุ ขนาด ร่อง พื้นผิว ประสิทธิภาพการปิดผนึก เครื่องหมาย และบรรจุภัณฑ์เป็นไปตามข้อกำหนดการสั่งซื้อที่ได้รับการยืนยัน

1. ตรวจสอบเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง เกรดวัสดุ และสภาพพื้นผิวของวัตถุดิบที่เข้ามา

2. ตรวจสอบความยาว ตำแหน่งการตัด และสภาพปลายของวัตถุดิบหลังการตัด

3. ตรวจสอบร่อง เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง และขนาดที่สำคัญอื่นๆ หลังจากการตัดเฉือนและการขึ้นรูป

4. ตรวจสอบขนาดรอยเชื่อม ลักษณะรอยเชื่อม และคุณภาพพื้นผิวหลังการเชื่อมและการขึ้นรูป ตามความเหมาะสม

5. ตรวจสอบพื้นผิวของผลิตภัณฑ์ ขนาด และพื้นที่เชื่อมต่อร่องหลังการให้ความร้อน

6. ตรวจสอบคุณภาพพื้นผิวหลังจากการขัดด้วยการสั่นสะเทือน การขัดด้วยแม่เหล็ก การกัดกรด หรือการปรับสภาพพื้นผิวอื่นๆ

7. ดำเนินการทดสอบแรงดันไฮดรอลิกและสุญญากาศตามข้อกำหนดการตรวจสอบที่เกี่ยวข้อง

8. ตรวจสอบเครื่องหมายผลิตภัณฑ์ ปริมาณ วัสดุบรรจุภัณฑ์ ฉลาก และเครื่องหมายการขนส่งก่อนจัดส่ง

การทดสอบผลิตภัณฑ์

ขั้นตอนการทดสอบที่ใช้ได้ ได้แก่:

• การทดสอบแรงดันอุทกสถิต

• การทดสอบความแน่นหนา

• การทดสอบแรงดันการทำงาน

• การทดสอบแรงดันลบ

• การทดสอบการดึงออก

• การทดสอบการหมุนเวียนของอุณหภูมิน้ำเย็นและน้ำร้อน

• การทดสอบการดัดงอและแรงบิดแบบอุทกสถิต

• การทดสอบการสั่นสะเทือนของอุทกสถิต

• การทดสอบแรงกระแทกอุทกสถิต

การตรวจสอบการจัดส่ง:เกรดวัสดุ สภาพพื้นผิว ขนาดผลิตภัณฑ์ ขนาดร่อง สมรรถนะของอุทกสถิต สุญญากาศ เครื่องหมายผลิตภัณฑ์ ปริมาณ และบรรจุภัณฑ์

การทดสอบและอัตราส่วนการสุ่มตัวอย่างที่เกี่ยวข้องขึ้นอยู่กับผลิตภัณฑ์ที่เลือก มาตรฐานที่ใช้บังคับ การใช้งานที่ต้องการ และแผนการตรวจสอบที่ได้รับการยืนยัน

รายงานการตรวจสอบโรงงาน

รายงานการตรวจสอบและเอกสารคุณภาพสามารถจัดหาได้ตามข้อกำหนดของผลิตภัณฑ์และคำสั่งซื้อที่ได้รับการยืนยัน ซึ่งรวมถึง:

• EN 10204 3.1 ใบรับรองการทดสอบวัสดุ

• ใบรับรองการตรวจสอบวัตถุดิบ

• รายงานการทดสอบด้วยภาพรังสี ถ้ามี

• รายงานการทดสอบการซีลไฮดรอลิก

• รายงานการตรวจสอบมิติและร่อง

• รายงานการทดสอบความดันและความแน่นหนา

• รายงานการตรวจสอบโดยบุคคลที่สาม

• เอกสารคุณภาพเฉพาะโครงการอื่น ๆ

ขอบเขตการตรวจสอบ อัตราการทดสอบ ข้อกำหนดด้านเอกสาร และการเตรียมการในการให้คำพยานโดยบุคคลที่สามควรได้รับการยืนยันก่อนการผลิต

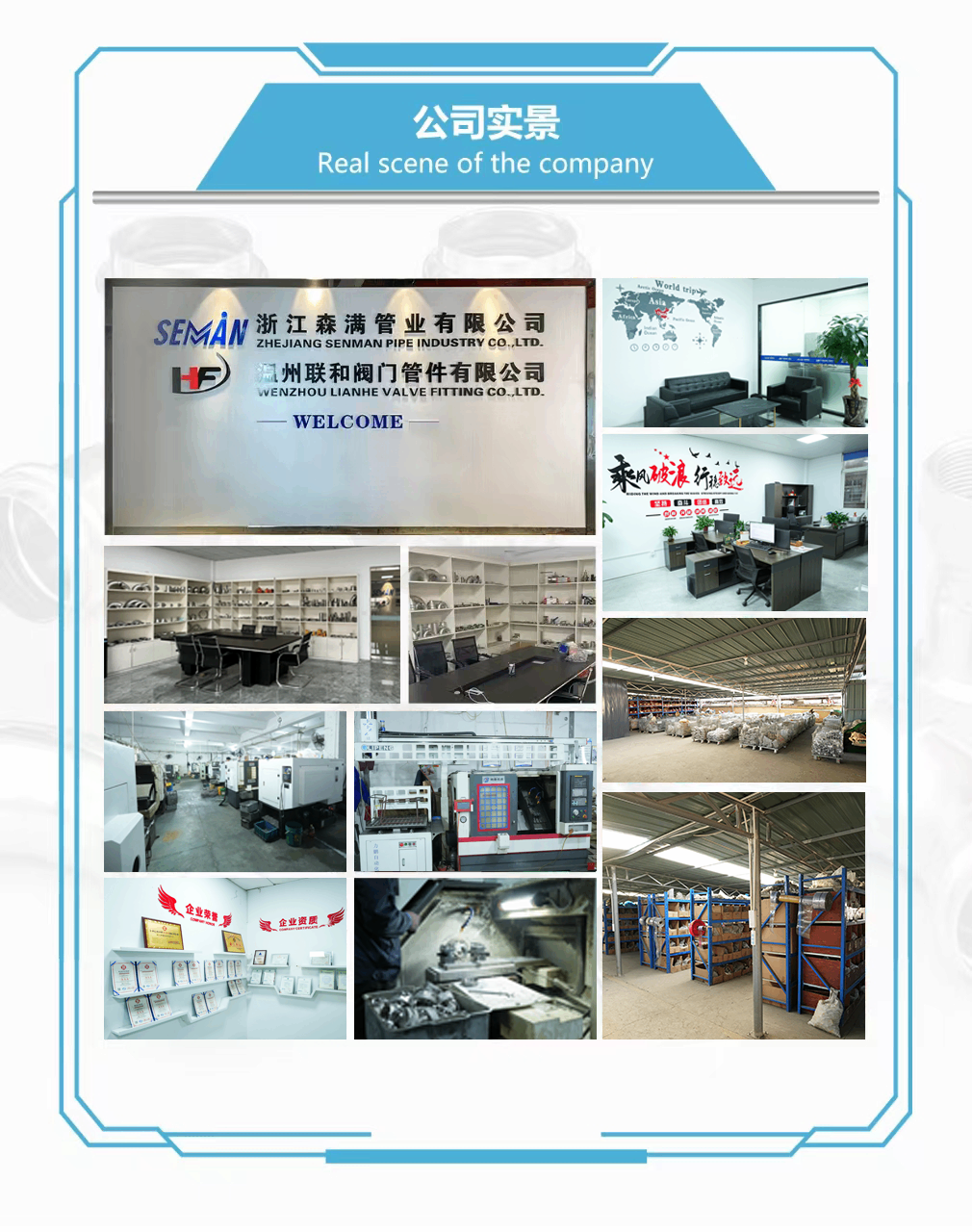

กำลังการผลิตและอุปกรณ์

โรงงานของเราในเมืองเหวินโจว เจ้อเจียง ประเทศจีน มีความพร้อมเพื่อรองรับการผลิตอุปกรณ์ร่องและฟิตติ้งสเตนเลสมาตรฐานและแบบกำหนดเอง

อุปกรณ์การผลิตหลักประกอบด้วย:

• สายการผลิตเชื่อมท่ออัตโนมัติห้าสาย

• เครื่องตัดเลเซอร์จำนวน 2 เครื่อง

• เครื่องขัดแบบสั่นสะเทือนจำนวน 5 เครื่อง

• เครื่องขัดแม่เหล็ก 2 เครื่อง

• ชุดทดสอบความกันลมและไฮดรอลิกจำนวน 5 ชุด

• เครื่องขึ้นรูปสามเครื่อง

• เครื่องเซาะร่องสามเครื่อง

• เครื่องเจาะสองเครื่อง

• เครื่องกลึง CNC จำนวน 10 เครื่อง

• เครื่องประมวลผลขั้นสุดท้ายหกเครื่อง

• เครื่องไฮโดรฟอร์มแนวตั้ง 2 เครื่อง

• เครื่องไฮโดรฟอร์มแบบเฟรมสองเครื่อง

• เครื่องดัดท่อสิบเครื่อง

• เครื่องเชื่อมอาร์กอนอาร์กอัตโนมัติ 8 เครื่อง

• เครื่องวาดแบบไฮดรอลิกสี่เครื่อง

• เครื่องเจาะไฮดรอลิกความเร็วสูงสี่เครื่อง

• เครื่องยิงเลเซอร์จำนวน 2 เครื่อง

• สองหน่วยบรรจุภัณฑ์

• อุปกรณ์การผลิตและตรวจสอบอื่น ๆ ที่เกี่ยวข้อง

ความสามารถในการผลิตเหล่านี้สนับสนุนการเตรียมวัสดุ การขึ้นรูปเชิงกล การเซาะร่อง การเชื่อม การรักษาความร้อน การตกแต่งพื้นผิว การทดสอบแรงดัน การทำเครื่องหมาย การตรวจสอบ และการส่งออกบรรจุภัณฑ์

บรรจุภัณฑ์

ข้อต่อแต่ละอันได้รับการปกป้องด้วยถุงพลาสติกเพื่อลดการสัมผัสฝุ่น ความชื้น และการปนเปื้อนบนพื้นผิว จากนั้นผลิตภัณฑ์จะถูกบรรจุในกล่องส่งออกเสริมความแข็งแรงและรวมไว้ในลังไม้เมื่อจำเป็น

บรรจุภัณฑ์หลายชั้นนี้ช่วยปกป้องข้อต่อร่องสแตนเลสจากการกระแทก รอยขีดข่วน การปนเปื้อน และการจัดการความเสียหายระหว่างการจัดเก็บและการขนส่งระหว่างประเทศ

กล่องที่กำหนดเอง โลโก้ของลูกค้า ฉลาก บาร์โค้ด การบรรจุพาเลท และการจัดเตรียมบรรจุภัณฑ์อื่นๆ สามารถจัดเตรียมได้ตามความต้องการในคำสั่งซื้อที่ได้รับการยืนยันแล้ว

ข้อมูลการจัดซื้อและการจัดส่ง

ปริมาณการสั่งซื้อขั้นต่ำ:ปกติ 5-10 ชิ้น ขึ้นอยู่กับขนาดสินค้าและสินค้าคงคลังปัจจุบัน

เรารักษาสินค้าคงคลังสำหรับผลิตภัณฑ์ปกติจำนวนมากและขนาดที่ร้องขอโดยทั่วไป สินค้าที่เลือกอาจมีสินค้าถึง 5,000 ชิ้น เนื่องจากระดับสต็อกเปลี่ยนแปลงอย่างต่อเนื่อง จึงควรยืนยันปริมาณจริงและความพร้อมในการจัดส่งทันทีอีกครั้งเมื่อขอใบเสนอราคา

เวลาจัดส่ง:สินค้าขนาดปกติที่มีในสต็อกสามารถจัดส่งได้ภายใน 3-7 วัน โดยปกติการสั่งซื้อที่ต้องผลิตใหม่จะใช้เวลาประมาณ 25 วัน

เวลาใบเสนอราคา:โดยปกติภายในสามชั่วโมงทำงานหลังจากได้รับข้อกำหนดและปริมาณที่ครบถ้วน

ความถูกต้องของใบเสนอราคา:โดยปกติจะใช้เวลา 3-7 วัน ขึ้นอยู่กับราคาวัตถุดิบสแตนเลส อัตราแลกเปลี่ยน และสภาวะตลาดในปัจจุบัน

ตัวอย่างฟรี:อาจจัดให้มีตัวอย่างฟรีสำหรับการตรวจสอบมิติและการประเมินคุณภาพ โดยปกติค่าธรรมเนียมการจัดส่งด่วนระหว่างประเทศจะชำระโดยผู้รับ

เงื่อนไขการชำระเงินและการจัดส่ง

เงื่อนไขการชำระเงิน:ต้องวางเงินมัดจำ 30% T/T ล่วงหน้า และยอดคงเหลือ 70% T/T ชำระก่อนจัดส่ง สามารถหารือเกี่ยวกับการเตรียมการชำระเงินเฉพาะตามมูลค่าการสั่งซื้อและเงื่อนไขความร่วมมือ

วิธีการชำระเงินที่ใช้ได้ ได้แก่ T/T, Western Union, PayPal และวิธีการอื่นๆ ที่ตกลงร่วมกัน

เงื่อนไขการค้าที่มีอยู่:EXW, FOB, CFR, CIF, DDP และ DDU

สินค้าสามารถจัดส่งโดยการขนส่งทางทะเล การขนส่งทางอากาศ การขนส่งทางบก หรือบริการด่วนระหว่างประเทศ คุณสามารถเลือกวิธีการจัดส่งได้ตามปริมาณการสั่งซื้อ ปริมาณบรรจุภัณฑ์ ปลายทาง กำหนดการจัดส่งที่ต้องการ และงบประมาณในการขนส่ง

บริการหลังการขาย

ระยะเวลาการรับประกันคุณภาพผลิตภัณฑ์มาตรฐานของเราคือหนึ่งปี หากปัญหาด้านคุณภาพที่เกี่ยวข้องกับการผลิตได้รับการยืนยันในระหว่างระยะเวลาการรับประกัน ทีมงานของเราจะตรวจสอบสาเหตุและจัดหาวิธีแก้ปัญหาด้านเทคนิคหรือหลังการขายที่เหมาะสม

ลูกค้าควรระบุรุ่นผลิตภัณฑ์ หมายเลขคำสั่งซื้อ ขนาดร่อง เงื่อนไขการติดตั้ง แรงดันใช้งาน อุณหภูมิในการทำงาน สื่อที่ขนส่ง และรูปถ่ายหรือวิดีโอที่เกี่ยวข้องเพื่อช่วยในการประเมินทางเทคนิค

ผู้ผลิต:เหลียนเหอ
สถานที่กำเนิด:เวินโจว เจ้อเจียง จีน
