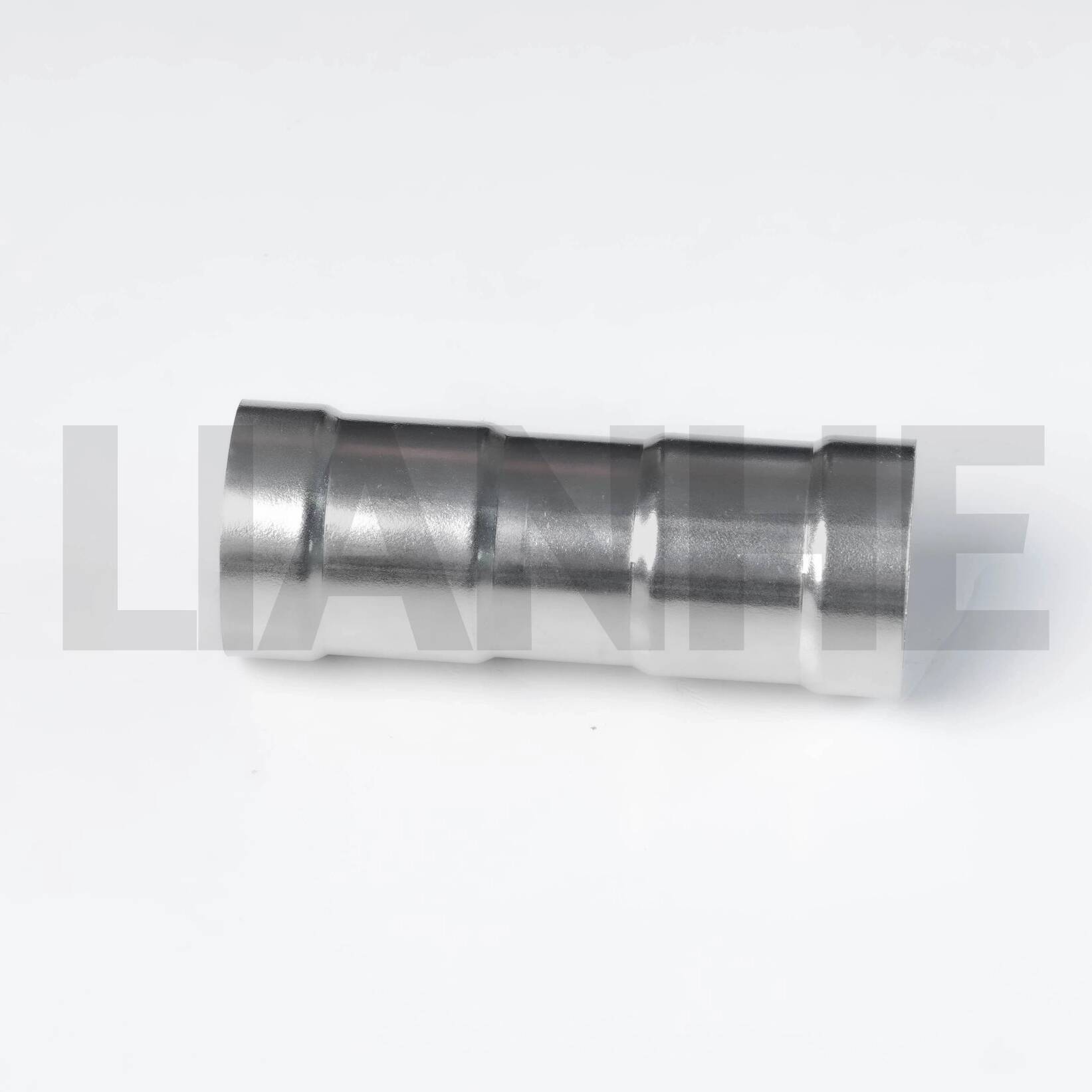

ข้อต่อจีบแหวนสแตนเลส

รายละเอียดสินค้า

ข้อต่อจีบแหวนสแตนเลส LIANHE ได้รับการออกแบบมาเพื่อเชื่อมต่อท่อสแตนเลสสองท่อที่เข้ากันได้ในระบบท่อน้ำ ก๊าซ และระบบอุตสาหกรรม การกำหนดค่าซ็อกเก็ตคู่ให้การเชื่อมต่อที่ปลอดภัยในขณะที่ยังคงรักษาเส้นทางการไหลที่ต่อเนื่องและมีประสิทธิภาพ

ผลิตจากท่อสแตนเลสขึ้นรูปด้วยเครื่องจักร ข้อต่อนี้ผสมผสานความแม่นยำด้านมิติ ความต้านทานการกัดกร่อน และประสิทธิภาพการปิดผนึกที่เชื่อถือได้ การเชื่อมต่อแบบวงแหวนยังทำให้การติดตั้งง่ายขึ้นโดยลดความจำเป็นในการเกลียวแบบธรรมดาหรือการเชื่อมในสถานที่

ข้อมูลจำเพาะทางเทคนิคหลัก

ข้อต่อย้ำแหวน LIANHE ผลิตขึ้นในหลายขนาดและเกรดสแตนเลสเพื่อตอบสนองความต้องการของท่อและโครงการที่แตกต่างกัน

• ช่วงขนาด:1/2"–4" (DN15–DN100)

• ความหนาของผนัง:0.8–2.0 มม

• มาตรฐานที่ใช้บังคับ:GB, EN, DIN และ ASME

• วัสดุ:SS304, SS304L, SS316 และ SS316L

• เกรดที่เทียบเท่า:0Cr18Ni9, S30408, SUS304, 1.4301, 0Cr17Ni12Mo2, S30403, 1.4306, S31603 และ 1.4404

• การเชื่อมต่อซ็อกเก็ต:การจีบแหวน

• ความดันที่กำหนด:PN16

• แรงดันทดสอบอุทกสถิต:2.5 เมกะปาสคาล

• ความดันทดสอบความแน่นหนา:1.05 เมกะปาสคาล

• ช่วงอุณหภูมิของปะเก็น:-20°ซ ถึง 110°ซ

• กระบวนการผลิต:ขึ้นรูปด้วยกลไกจากท่อสแตนเลส

• การรักษาพื้นผิว:การขัดแบบสั่นสะเทือน การขัดแบบแม่เหล็ก หรือการดอง

• สื่อที่ใช้งานได้:น้ำดื่มเย็นและร้อน น้ำเสีย น้ำอุตสาหกรรม น้ำมันและก๊าซ

• เครื่องหมายผลิตภัณฑ์:โลโก้ เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง และเกรดวัสดุ

• เครื่องหมาย OEM:มีโลโก้ลูกค้าและเครื่องหมายที่กำหนดเอง

• ยี่ห้อ:เหลียนเหอ

• สถานที่กำเนิด:เหวินโจว ประเทศจีน

• รหัส HS: 7307230000

ควรยืนยันความดัน อุณหภูมิ และความเข้ากันได้ของตัวกลางตามเกรดสแตนเลส ปะเก็น ขนาดท่อ และมาตรฐานระบบที่เลือก

การใช้งานและคุณประโยชน์ของผลิตภัณฑ์

ข้อต่อสามารถใช้เชื่อมต่อส่วนท่อตรงกับน้ำ แก๊ส น้ำดื่มโดยตรง เครื่องทำความร้อน เครื่องปรับอากาศ การคุ้มครองสิ่งแวดล้อม และระบบน้ำอุตสาหกรรม

การใช้งานทั่วไป ได้แก่ โครงการวิศวกรรม เรือ อาคารพาณิชย์และที่อยู่อาศัย โรงพยาบาล โรงแรม และโรงงานอุตสาหกรรม สำหรับไอน้ำ น้ำมัน ก๊าซ หรือตัวกลางที่มีความต้องการอื่นๆ ให้ยืนยันความเข้ากันได้ของวัสดุและปะเก็นก่อนสั่งซื้อ

ข้อดีของผลิตภัณฑ์ที่สำคัญ

1. ความแข็งแรงของโครงสร้าง:โครงสร้างที่ขึ้นรูปด้วยกลไกให้ความแข็งแรงและความเสถียรของมิติสำหรับการติดตั้งท่อที่เข้ากันได้

2. ความต้านทานการกัดกร่อน:มีเกรดสเตนเลสสตีลหลายเกรดสำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน

3. อายุการใช้งานยาวนาน:โครงสร้างสแตนเลสที่ทนทานช่วยลดความต้องการในการเปลี่ยนและบำรุงรักษา

4. ความต้านทานการไหลต่ำ:ทางเดินภายในที่ต่อเนื่องช่วยสนับสนุนการส่งผ่านของไหลอย่างมีประสิทธิภาพ

5. ประสิทธิภาพแผ่นดินไหว:ข้อต่อทางกลเหมาะสำหรับระบบที่ออกแบบอย่างเหมาะสมซึ่งต้องเผชิญกับการสั่นสะเทือนหรือการเคลื่อนไหว

6. คุณค่าทางสิ่งแวดล้อม:สแตนเลสมีความทนทานและสามารถรีไซเคิลได้ ช่วยให้การติดตั้งท่อมีอายุการใช้งานยาวนาน

7. การติดตั้งที่รวดเร็ว:การย้ำแหวนช่วยลดความจำเป็นในการทำเกลียวแบบเดิมๆ หรือการเชื่อมนอกสถานที่

8. การติดตั้งแบบปกปิด:ข้อต่อขนาดกะทัดรัดเหมาะสำหรับการวางท่อแบบเปิดโล่งและแบบฝัง โดยขึ้นอยู่กับข้อกำหนดที่เกี่ยวข้อง

9. ประสิทธิภาพต้นทุน:การติดตั้งที่รวดเร็วขึ้นและการบำรุงรักษาที่จำกัดสามารถลดต้นทุนระบบท่อโดยรวมได้

10. ความต้านทานการสึกหรอ:ตัวเครื่องทำจากสเตนเลสสตีลมีความทนทานภายใต้สภาวะการทำงานที่เหมาะสม

11. การใช้งานที่ถูกสุขลักษณะ:วัสดุที่ใช้ร่วมกันได้สามารถใช้ในระบบน้ำดื่มที่ตรงตามข้อกำหนดด้านสุขอนามัยที่เกี่ยวข้อง

12. การปิดผนึกที่เชื่อถือได้:ท่อ ปะเก็น และเครื่องมือย้ำที่ถูกต้องช่วยให้ข้อต่อมีความปลอดภัยและป้องกันการรั่วซึม

13. การเชื่อมต่อที่สม่ำเสมอ:การออกแบบซ็อกเก็ตคู่ช่วยรักษาแนวท่อระหว่างสองส่วนที่เชื่อมต่อกัน

การควบคุมและการทดสอบคุณภาพ

LIANHE ใช้ขั้นตอนการตรวจสอบในกระบวนการและขั้นสุดท้ายตลอดการผลิต เจ้าหน้าที่ควบคุมคุณภาพโดยเฉพาะจะตรวจสอบวัสดุ ขนาด พื้นผิว ประสิทธิภาพการปิดผนึก การทำเครื่องหมาย และบรรจุภัณฑ์ก่อนจัดส่ง

กระบวนการควบคุมคุณภาพแปดขั้นตอน

1. ตรวจสอบเกรดวัตถุดิบ เส้นผ่านศูนย์กลางภายนอก และความหนาของผนัง

2. ตรวจสอบความยาวของวัสดุและสภาพปลายท่อหลังการตัด

3. ตรวจสอบช่องเสียบ เส้นผ่านศูนย์กลางภายนอก และความหนาของผนังหลังการตัดเฉือน

4. ตรวจสอบพื้นที่ที่ขึ้นรูป ขนาดรอยเชื่อม และสภาพพื้นผิวตามความเหมาะสม

5. ตรวจสอบพื้นผิว ขนาด และรูปทรงของซ็อกเก็ตหลังการให้ความร้อน

6. ตรวจสอบพื้นผิวที่เสร็จแล้วหลังจากการขัดหรือดอง

7. ทำการทดสอบไฮดรอลิกและสุญญากาศที่เกี่ยวข้อง

8. ตรวจสอบเครื่องหมายผลิตภัณฑ์ ปริมาณ และบรรจุภัณฑ์ก่อนจัดส่ง

รายการทดสอบที่มีอยู่

การทดสอบอาจรวมถึงอุทกสถิต สุญญากาศ แรงดัน แรงดันลบ การดึง วงจรน้ำร้อนและน้ำเย็น การดัดงอและแรงบิดแบบไฮโดรสแตติก การทดสอบการสั่นสะเทือนและการกระแทก

การตรวจสอบการส่งมอบครอบคลุมถึงวัสดุ ผิวสำเร็จ ขนาด สมรรถนะของอุทกสถิต และสุญญากาศตามข้อกำหนดเฉพาะที่เกี่ยวข้อง

เอกสารการตรวจสอบ

ขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์และการสั่งซื้อ เอกสารที่มีอยู่อาจรวมถึง:

• EN 10204 3.1 ใบรับรองการทดสอบวัสดุ

• ใบรับรองการตรวจสอบวัตถุดิบ

• รายงานการทดสอบด้วยภาพรังสี

• รายงานการทดสอบการซีลไฮดรอลิก

• รายงานการตรวจสอบมิติ

• รายงานการตรวจสอบโดยบุคคลที่สาม

การรับรองของบริษัทจดทะเบียน ได้แก่ GB/T 19001-2016, ISO 9001:2015, CE และใบอนุญาตด้านสุขอนามัย โปรดยืนยันว่าใบรับรองใดที่ใช้กับตลาดข้อต่อและปลายทางที่เลือก

อุปกรณ์การผลิตและความสามารถของโรงงาน

อุปกรณ์การผลิตประกอบด้วยสายเชื่อมท่ออัตโนมัติ 5 สาย เครื่องตัดเลเซอร์ 2 เครื่อง เครื่องขัดแบบสั่น 5 เครื่อง เครื่องขัดแม่เหล็ก 2 เครื่อง เครื่องทดสอบความกันลมและไฮดรอลิก 5 เครื่อง เครื่องขึ้นรูป 3 เครื่อง เครื่องเซาะร่อง 3 เครื่อง เครื่องเจาะ 2 เครื่อง เครื่องกลึง CNC 10 เครื่อง และเครื่องหันหน้าไปทางปลาย 6 เครื่อง

โรงงานแห่งนี้ยังดำเนินการขยายน้ำ การดัดท่อ การเชื่อมอาร์กอนอาร์กอัตโนมัติ การเขียนแบบไฮดรอลิก การเจาะด้วยความเร็วสูง การทำเครื่องหมายด้วยเลเซอร์ และอุปกรณ์บรรจุภัณฑ์

LIANHE สนับสนุนลูกค้าด้วยข้อกำหนดเฉพาะของตลาด การเลือกผลิตภัณฑ์ทางเทคนิค การทำเครื่องหมาย OEM บรรจุภัณฑ์ที่ปรับแต่งเอง การจัดการการผลิต และการเสนอราคาที่แข่งขันได้ในเชิงพาณิชย์

เงื่อนไขบรรจุภัณฑ์และการค้า

• การบรรจุ:ถุงพลาสติก กล่อง และลังไม้

• ขั้นต่ำ:โดยทั่วไป 5-10 ชิ้น

• คลังสินค้า:ขึ้นอยู่กับขนาด วัสดุ และสินค้าคงคลังปัจจุบันที่ร้องขอ

• ตัวอย่าง:อาจมีตัวอย่างฟรี ไม่รวมค่าจัดส่ง

• เวลาใบเสนอราคา:โดยปกติภายในสามชั่วโมงหลังจากได้รับข้อกำหนดครบถ้วน

• ความถูกต้องของราคา:โดยทั่วไป 3–7 วัน ขึ้นอยู่กับสภาวะตลาดที่มีสาระสำคัญ

• การจัดส่งสินค้า:ประมาณ 3-7 วันสำหรับขนาดปกติที่มี

• ระยะเวลาในการผลิต:ประมาณ 25 วัน

• การชำระเงิน:เงินฝาก 30% T/T และยอดคงเหลือ 70% ก่อนจัดส่ง สามารถพูดคุยเงื่อนไขเฉพาะได้

• วิธีการชำระเงิน:ที/ที, เวสเทิร์นยูเนี่ยนและเพย์พาล

• เงื่อนไขการค้า:EXW, FOB, CFR, CIF, DDP และ DDU

• การส่งสินค้า:ทางทะเลทางอากาศหรือทางด่วนระหว่างประเทศ

• การรับประกัน:รับประกันคุณภาพมาตรฐานหนึ่งปี

สำหรับใบเสนอราคาที่ถูกต้อง โปรดระบุขนาดที่ต้องการ ความหนาของผนัง เกรดวัสดุ ปริมาณ สื่อการทำงาน ความดัน อุณหภูมิ การทำเครื่องหมาย บรรจุภัณฑ์ และปลายทาง
