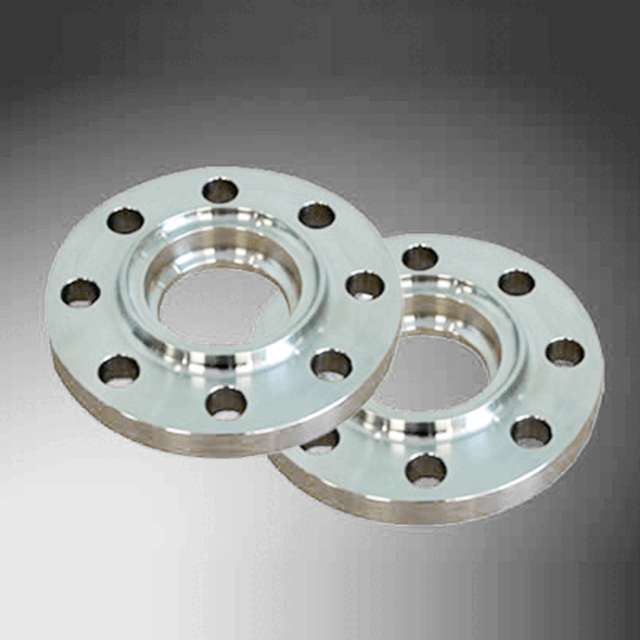

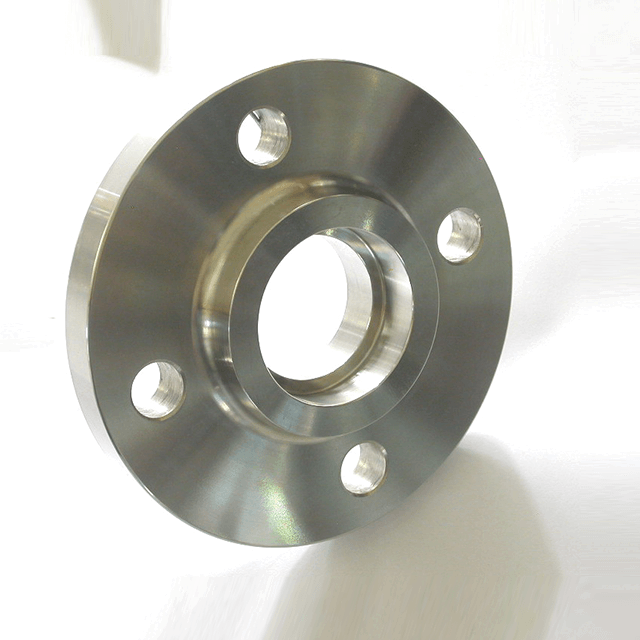

หน้าแปลนเชื่อมซ็อกเก็ตสแตนเลส

ข้อมูลจำเพาะทางเทคนิค

ช่วงขนาด:1/2"–3" (DN15–DN80)

ระดับความดัน ASME: Class 150 to Class 1500

พิกัดแรงดัน JIS:5K, 10K และ 20K

ประเภทการหันหน้าที่มีอยู่:

• ใบหน้ายก (RF)

• หน้าแบน (FF)

• ข้อต่อแบบแหวน (RTJ)

• ใบหน้าชาย

• หน้าผู้หญิง

• หน้าลิ้น (T)

• หน้าร่อง (G)

มาตรฐานการผลิตที่ใช้บังคับ:ASME/ANSI B16.5 และ JIS B 2220

วัสดุที่มีจำหน่าย:

• มาตรฐาน มาตรฐาน ASTM A182 F304

• มาตรฐาน มาตรฐาน ASTM A182 F304L

• มาตรฐาน มาตรฐาน ASTM A182 F316

• มาตรฐาน มาตรฐาน ASTM A182 F316L

• ASTM A182 F310S

• มาตรฐาน มาตรฐาน ASTM A182 F321

• มาตรฐาน มาตรฐาน ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 ดูเพล็กซ์สแตนเลส

• S32205 ดูเพล็กซ์สแตนเลส

• S32750 สเตนเลสซูเปอร์ดูเพล็กซ์

• S32760 สเตนเลสซูเปอร์ดูเพล็กซ์

• สแตนเลส 904L

กระบวนการผลิต:การตีขึ้นรูปและเครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ

เครื่องหมายผลิตภัณฑ์:โลโก้–ขนาด–พิกัดความดัน–มาตรฐาน–วัสดุ–หมายเลขความร้อน ข้อมูลเพิ่มเติมสามารถทำเครื่องหมายได้ตามความต้องการของลูกค้า

ตัวเลือกการรักษาพื้นผิว:การล้างไขมันและการทำความสะอาดหรือการดอง

บรรจุภัณฑ์มาตรฐาน:บับเบิ้ลแรปหรือพลาสติกกันกระแทก กล่องไม้ หรือพาเลท

ใบรับรอง:GB/T 19001-2016, ISO 9001:2015 และเอกสาร CE สำหรับผลิตภัณฑ์ที่เกี่ยวข้อง

ยี่ห้อ:เหลียนเหอ

รหัส HS: 7307210000

สถานที่กำเนิด:เวินโจว เจ้อเจียง จีน

ขนาดสุดท้าย ระดับแรงดัน ประเภทการหันหน้า เกรดวัสดุ มาตรฐานการผลิต ข้อกำหนดในการทดสอบ และการรักษาพื้นผิว ควรได้รับการยืนยันตามระบบท่อและส่วนประกอบการผสมพันธุ์ที่ต้องการ

การจัดอันดับความดันและมาตรฐาน

ผลิตภัณฑ์มีจำหน่ายตามคลาสแรงดัน ASME/ANSI B16.5 ตั้งแต่คลาส 150 ถึงคลาส 1500 การกำหนดค่า JIS มีจำหน่ายในระดับแรงดัน 5K, 10K และ 20K

การจัดระดับ ASME Class และ JIS K ใช้ระบบมิติที่แตกต่างกันและความสัมพันธ์ระหว่างความดันและอุณหภูมิ ไม่ควรถือว่าสิ่งเหล่านั้นเทียบเท่ากันโดยตรง

แรงดันใช้งานจริงที่อนุญาตขึ้นอยู่กับ:

• เกรดวัสดุ

• อุณหภูมิในการทำงาน

• ขนาดที่กำหนด

• มาตรฐานที่ใช้บังคับ

• ระดับความดัน

• ประเภทเผชิญหน้า

• การเลือกปะเก็น

• วัสดุสลักเกลียว

• สื่อการขนส่ง

ลูกค้าควรระบุการกำหนดมาตรฐานและความดันที่สมบูรณ์เมื่อขอใบเสนอราคา เช่น ASME B16.5 Class 150 หรือ JIS B 2220 10K

เผชิญกับตัวเลือก

เงยหน้าขึ้น

โครงแบบยกหน้าให้พื้นที่หน้าสัมผัสปะเก็นที่กำหนดไว้ และมีการใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรม ควรเลือกผิวสำเร็จที่ต้องการตามประเภทปะเก็นและมาตรฐานที่เกี่ยวข้อง

หน้าแบน

โครงสร้างแบบหน้าเรียบช่วยให้มีพื้นผิวการซีลทั่วทั้งหน้า ขนาดปะเก็นที่ถูกต้องและความเข้ากันได้ของส่วนประกอบการผสมพันธุ์ควรได้รับการยืนยันก่อนการติดตั้ง

ข้อต่อแบบแหวน

การกำหนดค่า RTJ ใช้ร่องวงแหวนที่ผลิตด้วยเครื่องจักรอย่างแม่นยำและปะเก็นวงแหวนโลหะที่ใช้งานร่วมกันได้ ควรระบุขนาดร่อง หมายเลขแหวน วัสดุปะเก็น ความแข็ง และสภาพพื้นผิวตามมาตรฐานที่เกี่ยวข้อง

ใบหน้าชายและหญิง

พื้นผิวด้านชายและหญิงใช้พื้นผิวที่ยกขึ้นและปิดภาคเรียนเสริมเพื่อจัดตำแหน่งและรักษาปะเก็น ส่วนประกอบการผสมพันธุ์ทั้งสองจะต้องผลิตตามขนาดที่เข้ากันได้

ใบหน้าลิ้นและร่อง

ส่วนลิ้นและร่องใช้ส่วนยื่นและส่วนเว้าที่เข้ากันเพื่อจัดตำแหน่งและป้องกันปะเก็น ส่วนประกอบลิ้นจะต้องจับคู่กับส่วนประกอบร่องที่ใช้ร่วมกันได้ซึ่งผลิตตามมาตรฐานเดียวกัน

ตัวเลือกวัสดุ

มีวัสดุสเตนเลสออสเทนนิติก ดูเพล็กซ์ ซูเปอร์ดูเพล็กซ์ และโลหะผสมสูงให้เลือกหลากหลาย

เหล็กกล้าไร้สนิมออสเทนนิติก

มาตรฐาน ASTM A182 F304, F304L, F316, F316L, F310S, F321 และ F347 มีระดับความต้านทานการกัดกร่อน ทนต่ออุณหภูมิ ความสามารถในการเชื่อม และสมรรถนะทางกลในระดับต่างๆ

ดูเพล็กซ์สแตนเลส

เหล็กกล้าไร้สนิมดูเพล็กซ์ S31803 และ S32205 ผสมผสานความแข็งแรงเชิงกลที่ดีเข้ากับความต้านทานที่ดีขึ้นต่อการแตกร้าวจากการกัดกร่อนจากความเค้นคลอไรด์

ซุปเปอร์ดูเพล็กซ์สแตนเลส

S32750 และ S32760 มีความแข็งแรงสูงกว่าและทนต่อการกัดกร่อนได้ดียิ่งขึ้นสำหรับสภาพแวดล้อมที่มีคลอไรด์และในทะเลที่มีความต้องการสูง

สแตนเลส 904L

904L เป็นเหล็กกล้าไร้สนิมออสเทนนิติกอัลลอยด์สูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการความต้านทานที่ดีขึ้นต่อสภาพแวดล้อมทางเคมีที่รุนแรงบางอย่าง

การเลือกวัสดุควรขึ้นอยู่กับสื่อที่ขนส่ง ความเข้มข้นของสารเคมี อุณหภูมิ ความดัน สภาวะการกัดกร่อน ข้อกำหนดในการเชื่อม และข้อกำหนดเฉพาะของโครงการที่เกี่ยวข้อง

กระบวนการผลิต

ผลิตภัณฑ์ผลิตจากการตีขึ้นรูปสแตนเลสและผ่านกระบวนการกลึง CNC ที่มีความแม่นยำ

ขั้นตอนการผลิตหลักอาจรวมถึง:

1. การตรวจสอบวัตถุดิบ

2. การตัดเหล็กแท่ง

3. เครื่องทำความร้อนและการปลอม

4. การรักษาความร้อน

5. การตัดเฉือนหยาบ

6. เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ

7. การกลึงปาดหน้าและการปิดผนึก-พื้นผิว

8. การเจาะและการประมวลผลมิติ

9. การรักษาพื้นผิว

10. การทดสอบและตรวจสอบ

11. เครื่องหมายผลิตภัณฑ์

12. บรรจุภัณฑ์

เส้นทางการผลิตที่แน่นอนขึ้นอยู่กับเกรดวัสดุ ระดับแรงดัน ประเภทการหัน ขนาด ข้อกำหนดในการทดสอบ และมาตรฐานที่บังคับใช้

การตีขึ้นรูปช่วยปรับแต่งโครงสร้างของวัสดุและรองรับคุณสมบัติทางกลที่สม่ำเสมอ การตัดเฉือน CNC ที่มีความแม่นยำช่วยรักษาความแม่นยำของมิติ การจัดแนวรูโบลต์ รูปทรงของหน้าซีล และความเข้ากันได้กับส่วนประกอบการผสมพันธุ์

การทำเครื่องหมายผลิตภัณฑ์และการตรวจสอบย้อนกลับ

เครื่องหมายมาตรฐานอาจรวมถึง:

• โลโก้เหลียนเหอ

• ขนาดที่กำหนด

• ระดับแรงดันหรือระดับ JIS

• มาตรฐานที่ใช้บังคับ

• วัสดุเกรดสแตนเลส

• หมายเลขความร้อน

• Batch or traceability information

สามารถใช้โลโก้ของลูกค้า แบรนด์ส่วนตัว หมายเลขโครงการ ข้อมูลอ้างอิงคำสั่งซื้อ และเครื่องหมายที่กำหนดเองอื่นๆ ได้ตามความต้องการที่ได้รับการยืนยัน

การทำเครื่องหมายหมายเลขความร้อนสนับสนุนการตรวจสอบย้อนกลับระหว่างผลิตภัณฑ์สำเร็จรูป ใบรับรองวัตถุดิบ บันทึกการผลิต และเอกสารการตรวจสอบ

การรักษาพื้นผิว

ตัวเลือกการรักษาพื้นผิวที่มีอยู่ ได้แก่ การล้างไขมันและการทำความสะอาดหรือการดอง

การล้างไขมันและการทำความสะอาดช่วยขจัดน้ำมันเครื่องจักร สิ่งสกปรก และสารตกค้างจากกระบวนการออกจากพื้นผิวที่เสร็จแล้ว

การดองสามารถช่วยกำจัดตะกรันออกไซด์ สีความร้อน การปนเปื้อนบนพื้นผิว และเหล็กอิสระที่เกิดขึ้นระหว่างการตี การอบชุบด้วยความร้อน หรือการตัดเฉือน

อาจมีการเคลือบฟิล์ม การขัดเงา การเคลือบป้องกัน หรือการทำความสะอาดแบบพิเศษเพิ่มเติมตามความต้องการของลูกค้าและโครงการ

ใบหน้าซีลควรได้รับการปกป้องในระหว่างการเตรียมพื้นผิว การบรรจุ การเก็บรักษา และการขนส่ง เพื่อป้องกันรอยขีดข่วน รอยบุบ การกัดกร่อน หรือความเสียหายอื่น ๆ ที่อาจส่งผลต่อประสิทธิภาพการซีล

รายการทดสอบผลิตภัณฑ์

ขั้นตอนการทดสอบและตรวจสอบที่ใช้ได้ ได้แก่:

• การทดสอบอัลตราโซนิก (UT)

• การทดสอบด้วยรังสี (RT) เมื่อมีการใช้งานทางเทคนิค

• การระบุวัสดุเชิงบวก (PMI)

• การทดสอบการแทรกซึมของของเหลว (PT)

• การตรวจสอบมิติ

• การตรวจสอบพื้นผิวและการมองเห็น

• การทดสอบความแข็ง

• การตรวจสอบใบรับรองวัสดุ

• การทำเครื่องหมายและการตรวจสอบย้อนกลับ

ควรยืนยันวิธีการทดสอบ เกณฑ์การยอมรับ อัตราส่วนตัวอย่าง และมาตรฐานการตรวจสอบที่จำเป็นก่อนการผลิต

ข้อกำหนดในการทดสอบอาจแตกต่างกันไปตามเกรดวัสดุ ขนาดการตีขึ้นรูป ระดับแรงดัน ข้อกำหนดของลูกค้า และมาตรฐานโครงการที่เกี่ยวข้อง

รายงานการตรวจสอบโรงงานและใบรับรอง

รายงานการตรวจสอบและเอกสารคุณภาพสนับสนุนสามารถจัดหาได้ตามความต้องการในการสั่งซื้อที่ได้รับการยืนยัน ซึ่งรวมถึง:

• ใบรับรองการตรวจสอบวัตถุดิบ

• EN 10204 3.1 ใบรับรองการทดสอบวัสดุ

• รายงานการทดสอบแบบไม่ทำลาย

• Ultrasonic Testing Report

• รายงานการทดสอบ PMI

• รายงานการทดสอบการแทรกซึมของของเหลว

• รายงานการตรวจสอบมิติ

• รายงานการทดสอบความแข็ง

• รายงานการตรวจสอบโดยบุคคลที่สาม

• เอกสารคุณภาพเฉพาะโครงการอื่น ๆ

การตรวจสอบโดยบุคคลที่สาม การทดสอบพยาน หรือเอกสารเพิ่มเติมสามารถจัดเตรียมได้เมื่อได้รับการยืนยันก่อนการผลิต

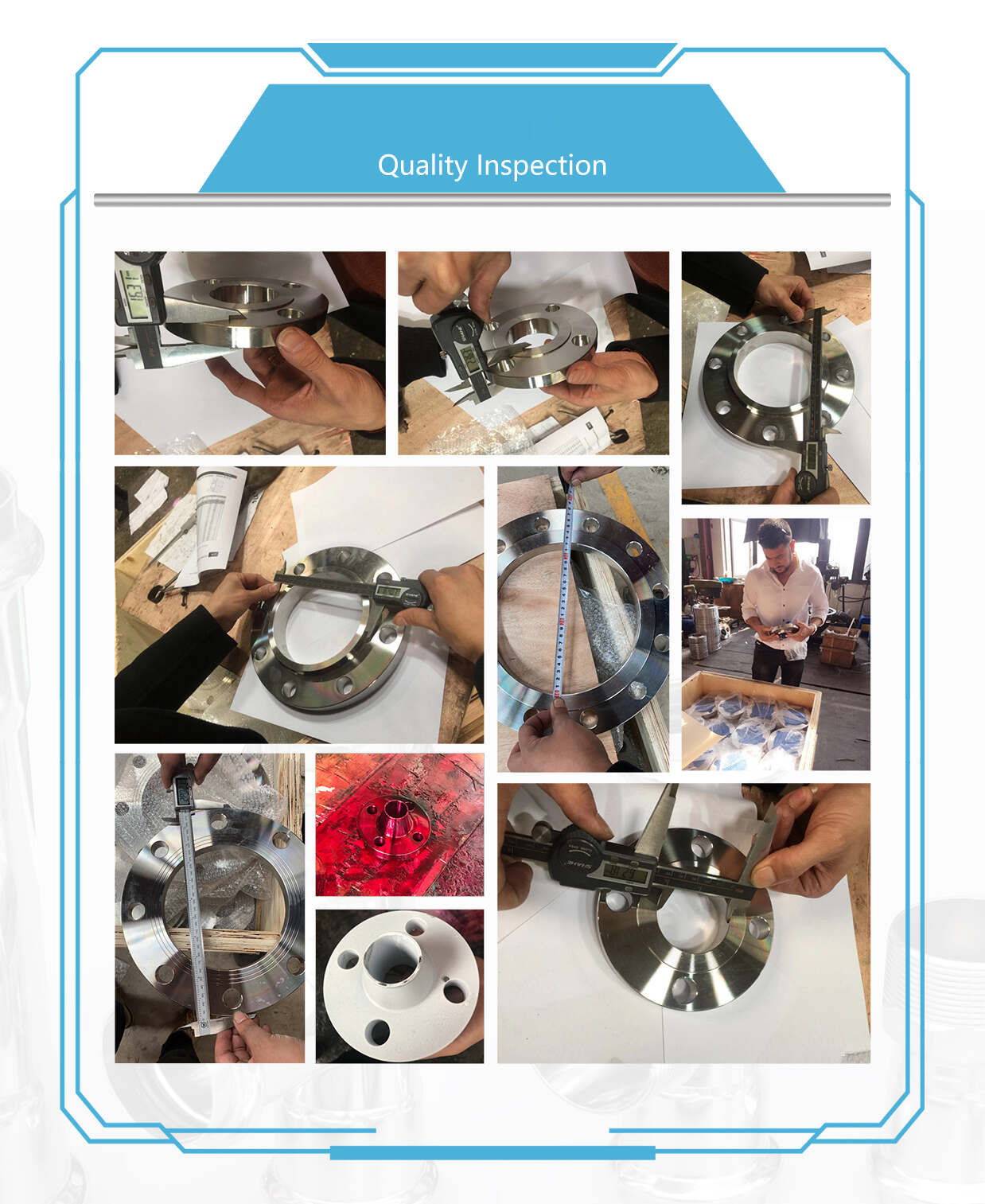

การควบคุมคุณภาพผลิตภัณฑ์

LIANHE ดำเนินการระบบการจัดการคุณภาพตามมาตรฐาน ISO 9001:2015 กระบวนการผลิตได้รับการควบคุมเพื่อรองรับการตรวจสอบย้อนกลับของวัสดุ ความถูกต้องของมิติ การผลิตที่สม่ำเสมอ และการตรวจสอบที่จัดทำเป็นเอกสาร

ขั้นตอนการควบคุมคุณภาพหลักประกอบด้วย:

1. การตรวจสอบเกรดวัตถุดิบ หมายเลขความร้อน ขนาด และใบรับรองวัสดุ

2. ทำการทดสอบ PMI เมื่อจำเป็นเพื่อยืนยันเกรดโลหะผสม

3. การตรวจสอบอุณหภูมิการตีขึ้นรูป การขึ้นรูป และกระบวนการอบชุบด้วยความร้อน

4. การตรวจสอบขนาดระหว่างการตัดเฉือนหยาบและแม่นยำ

5. ตรวจสอบรูปทรงของหน้าซีล สภาพพื้นผิว และการตกแต่ง

6. การตรวจสอบปริมาณรูโบลต์ เส้นผ่านศูนย์กลาง ตำแหน่ง และการวางแนว

7. ทำการทดสอบแบบไม่ทำลายและความแข็งที่เกี่ยวข้อง

8. การตรวจสอบเครื่องหมายผลิตภัณฑ์เทียบกับคำสั่งซื้อและใบรับรองวัสดุ

9. ดำเนินการตรวจสอบภาพและมิติขั้นสุดท้ายก่อนบรรจุภัณฑ์

10. การตรวจสอบปริมาณ ฉลาก เครื่องหมายการขนส่ง และบรรจุภัณฑ์ก่อนจัดส่ง

ผลิตภัณฑ์ได้รับการอนุมัติสำหรับการจัดส่งหลังจากเสร็จสิ้นขั้นตอนการตรวจสอบที่เกี่ยวข้อง

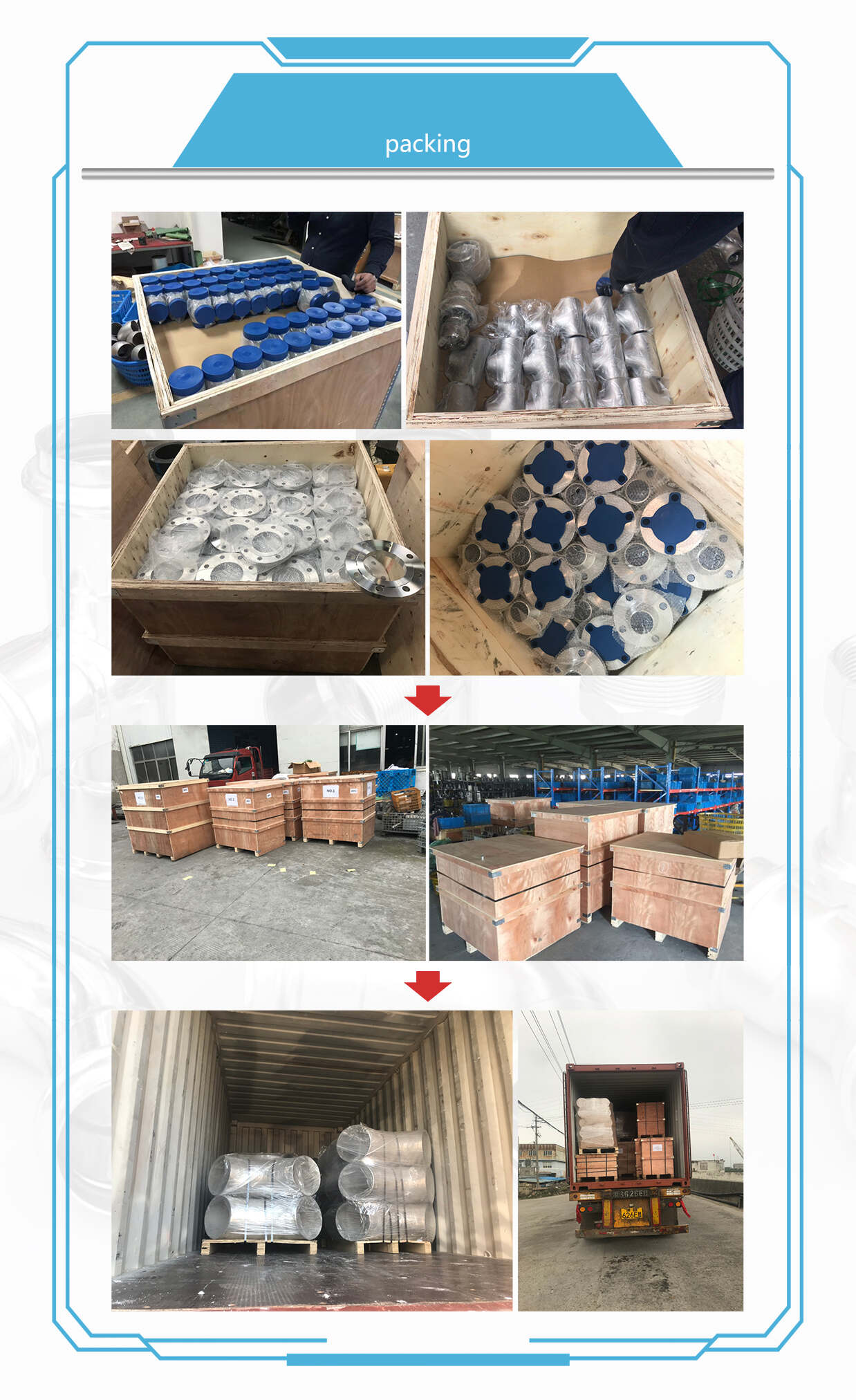

บรรจุภัณฑ์

ผลิตภัณฑ์แต่ละชิ้นได้รับการปกป้องด้วยแผ่นกันกระแทกหรือฝาครอบพลาสติกเพื่อลดการสัมผัสฝุ่น ความชื้น การกระแทก และความเสียหายต่อพื้นผิว

จากนั้นผลิตภัณฑ์จะถูกบรรจุในกล่องไม้หรือยึดบนพาเลทตามขนาด น้ำหนัก ปริมาณ และวิธีการขนส่งที่เลือก

สามารถใช้ฝาครอบป้องกันหรือตัวแยกเพื่อปกป้องพื้นผิวการซีลด้วยเครื่องจักรระหว่างการจัดเก็บและการขนส่งระหว่างประเทศ

สามารถจัดหากล่องไม้ พาเลท ฉลาก บาร์โค้ด โลโก้ลูกค้า และการจัดการบรรจุภัณฑ์อื่นๆ ตามความต้องการได้ตามความต้องการในคำสั่งซื้อที่ได้รับการยืนยัน

เงื่อนไขการชำระเงิน

เงื่อนไขการชำระเงินมาตรฐานของเราคือเงินมัดจำ 30% T/T ที่ชำระล่วงหน้า และยอดคงเหลือ T/T 70% ที่ชำระก่อนจัดส่ง

ข้อตกลงการชำระเงินเฉพาะสามารถพูดคุยได้ตามมูลค่าการสั่งซื้อ เกรดวัสดุ ข้อกำหนดการผลิต และเงื่อนไขความร่วมมือ

วิธีการชำระเงินที่ใช้ได้ ได้แก่ :

• ที/ทีโอนเงินผ่านธนาคาร

• เวสเทิร์นยูเนี่ยน

• เพย์พาล

• วิธีการชำระเงินอื่น ๆ ที่ตกลงร่วมกัน

เงื่อนไขการจัดส่ง

เงื่อนไขการค้าที่มีอยู่:EXW, FOB, CFR, CIF, DDP และ DDU

วิธีการขนส่งที่ใช้ได้ ได้แก่ :

• ค่าขนส่งทางทะเล

• การขนส่งทางบก

• การขนส่งทางรถไฟ

• การขนส่งรถบรรทุก

• ค่าขนส่งทางอากาศ

• บริการด่วนระหว่างประเทศ

สามารถเลือกวิธีการจัดส่งได้ตามน้ำหนักสินค้า ปริมาณบรรจุภัณฑ์ ปลายทาง กำหนดการจัดส่งที่ต้องการ และงบประมาณในการขนส่ง

ค่าจัดส่ง เวลาขนส่ง บรรจุภัณฑ์ส่งออก และเงื่อนไขการจัดส่งควรได้รับการยืนยันก่อนจัดส่ง

ยี่ห้อ:เหลียนเหอ
สถานที่กำเนิด:เวินโจว เจ้อเจียง จีน
