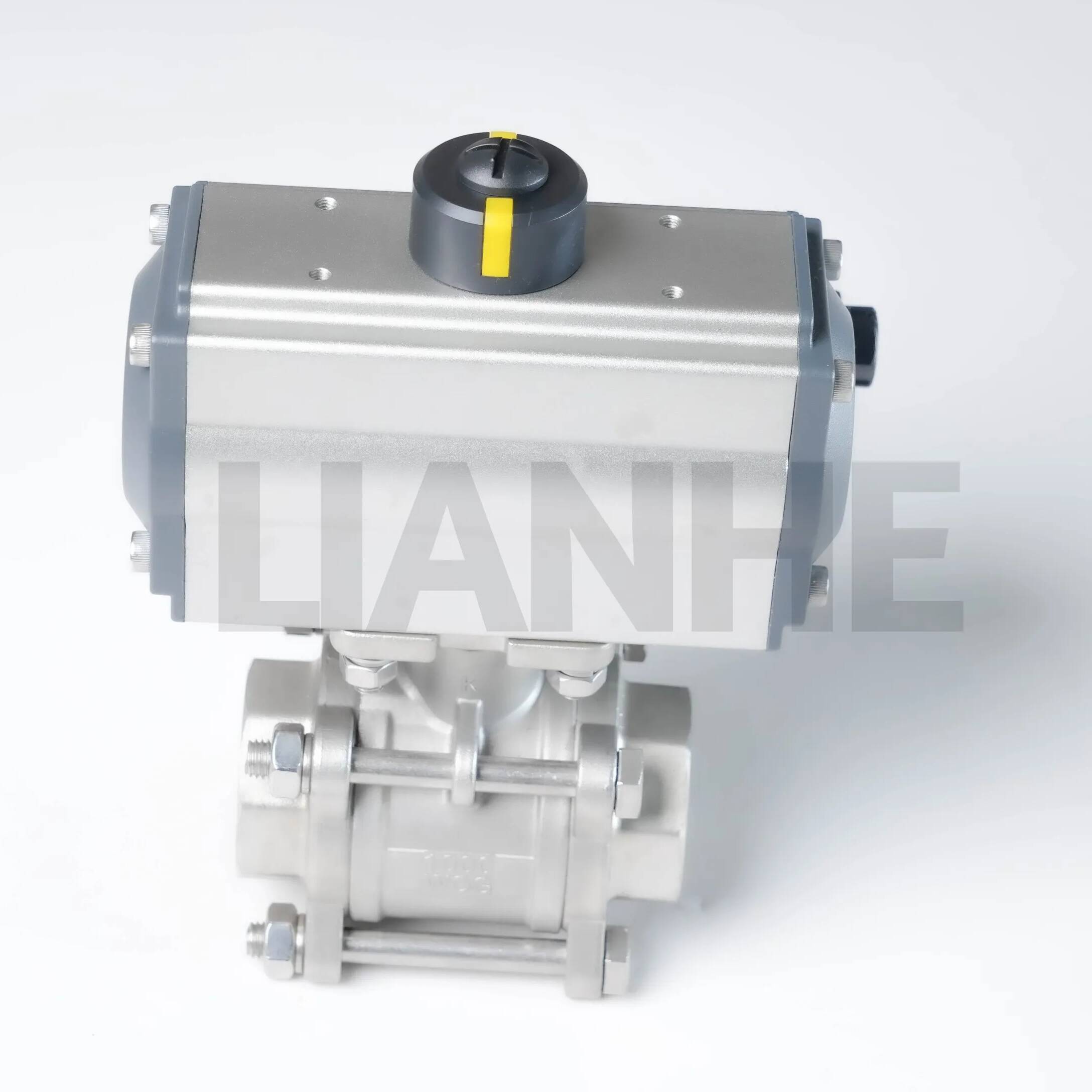

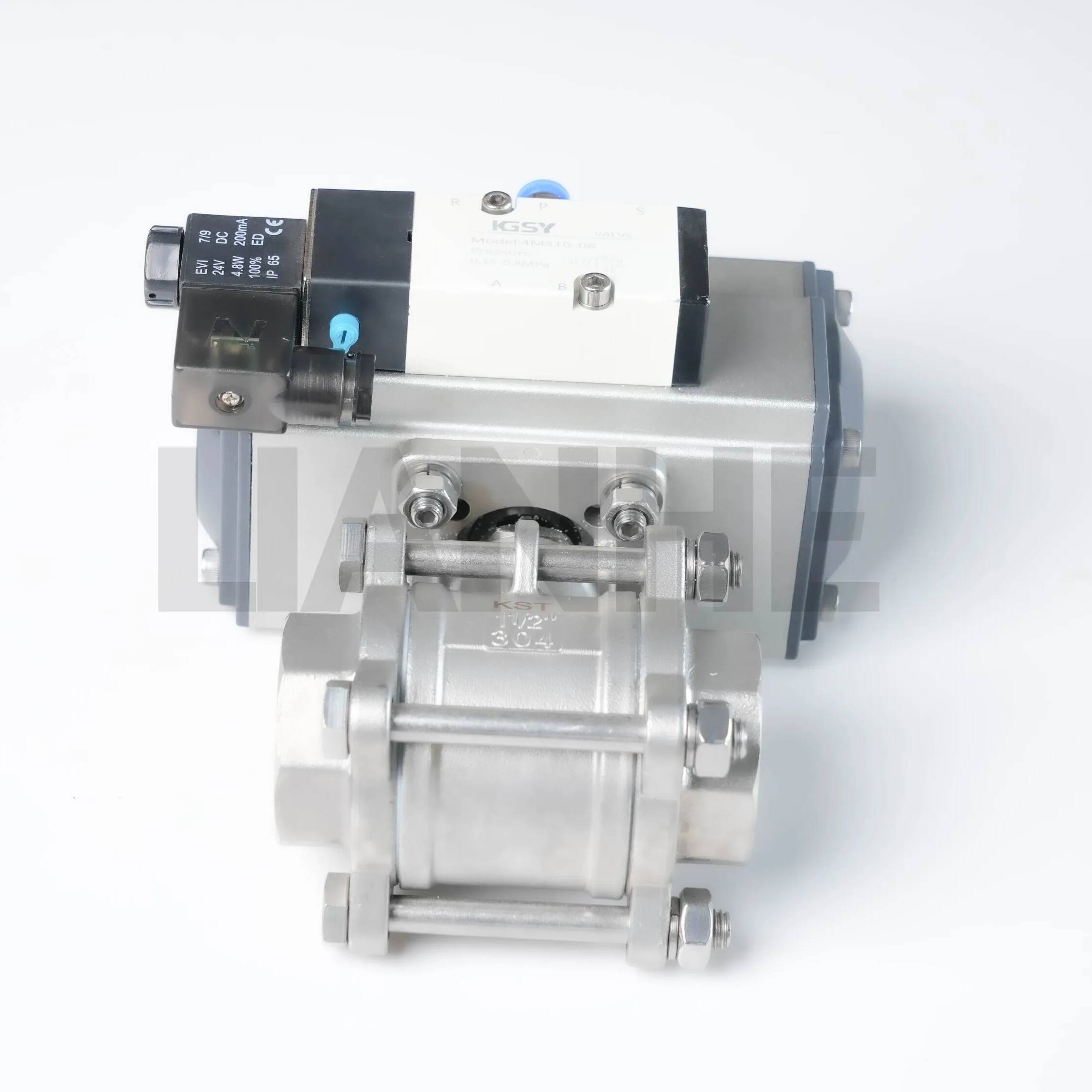

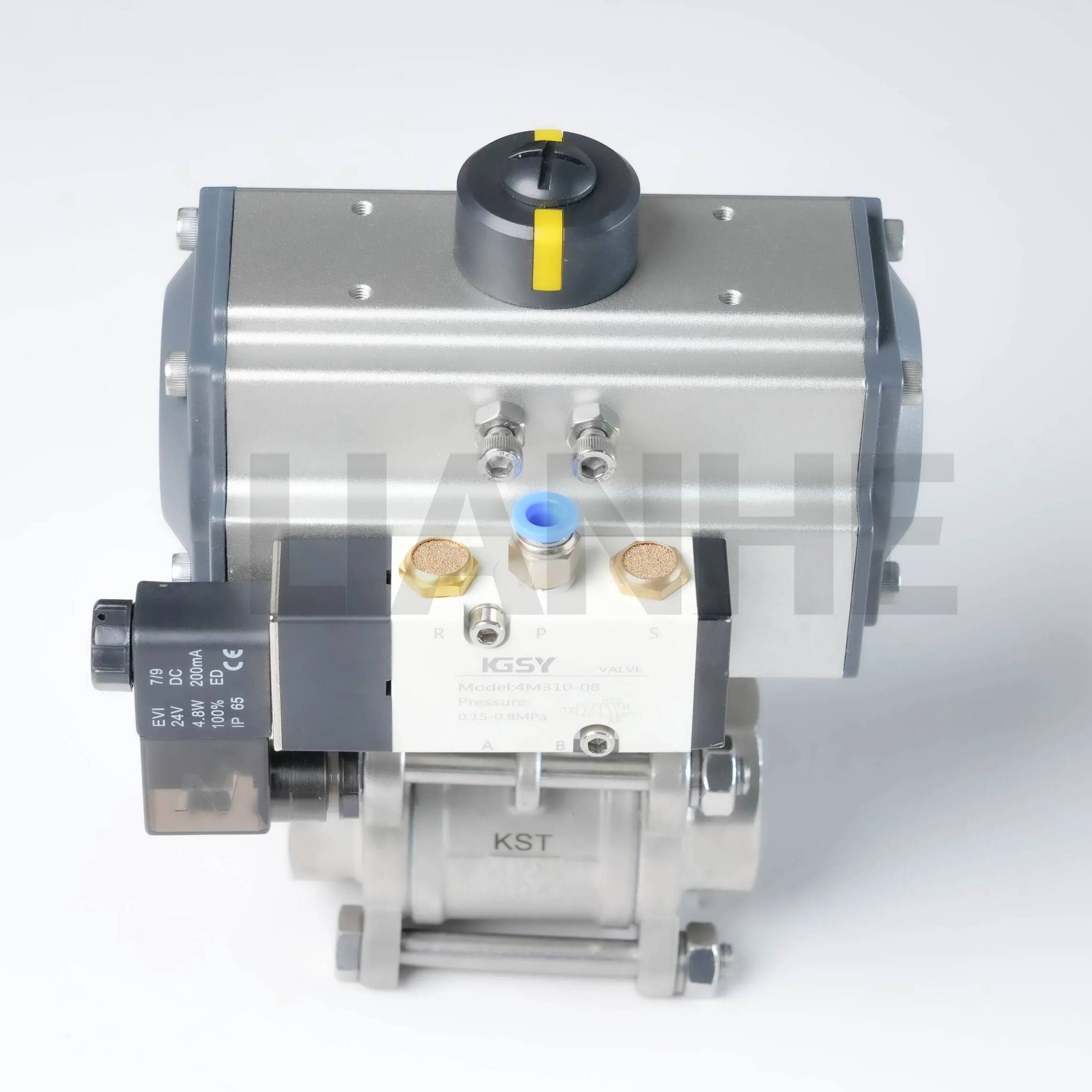

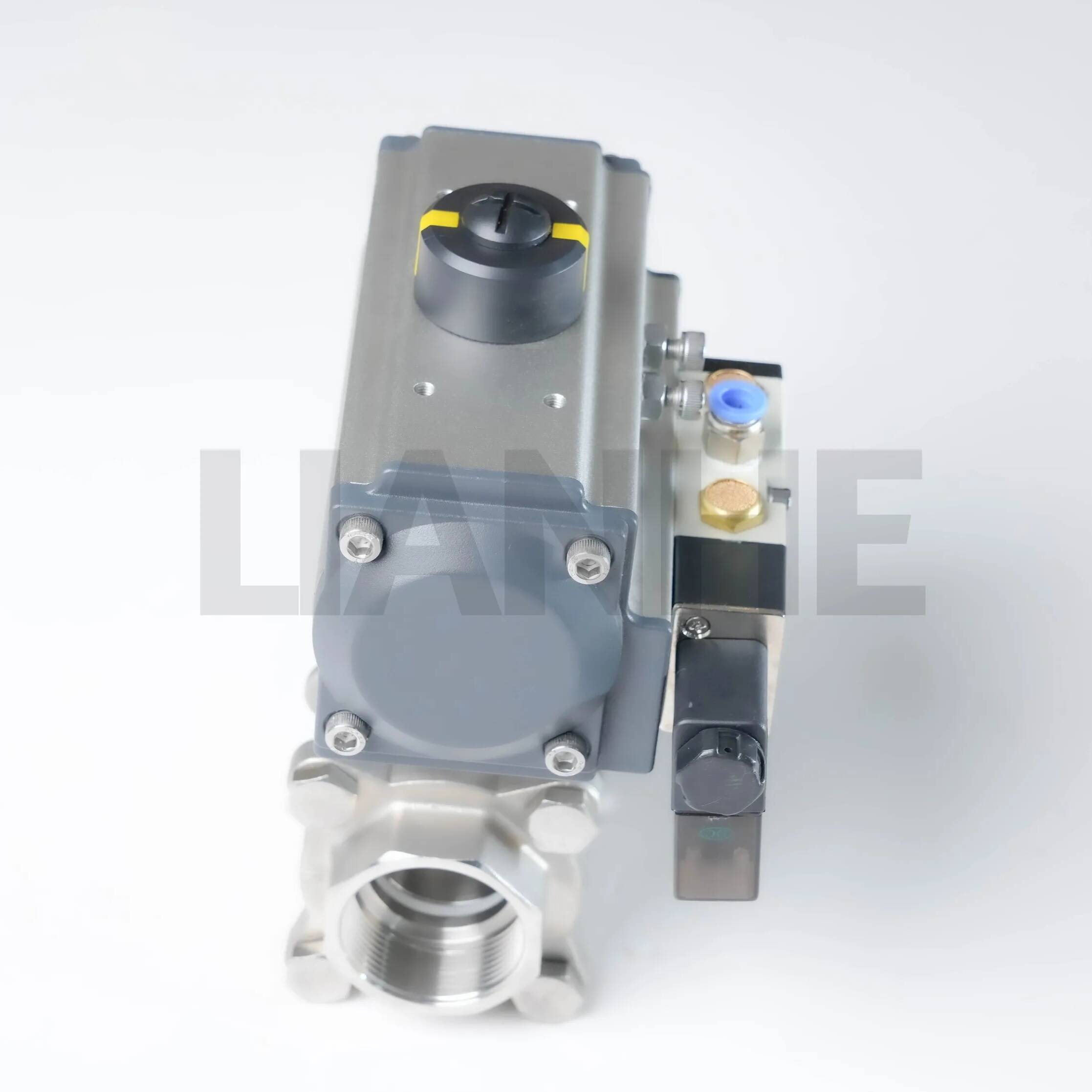

บอลวาล์วเกลียว 3 ชิ้นกระตุ้นด้วยไฟฟ้าสำหรับระบบอัตโนมัติ

ภาพรวม

บอลวาล์วเกลียว 3 ชิ้นที่ทำงานด้วยไฟฟ้าเป็นโซลูชันการควบคุมการไหลอเนกประสงค์ที่ออกแบบมาสำหรับระบบอุตสาหกรรมและเชิงพาณิชย์แบบอัตโนมัติ ผสมผสานความน่าเชื่อถือของบอลวาล์วแบบสามชิ้นเข้ากับความแม่นยำของแอคชูเอเตอร์ไฟฟ้า วาล์วนี้สร้างจากสแตนเลส 304 มีเกลียว NPT (ANSI B1.20.1) และแพลตฟอร์มการติดตั้ง ISO 5211 ในตัว ช่วยให้สามารถใช้งานร่วมกับระบบ PLC/DCS ได้อย่างราบรื่นสำหรับการทำงานระยะไกลหรือแบบตั้งโปรแกรมไว้

คุณสมบัติ

ระบบอัตโนมัติแบบบูรณาการ:

แอคชูเอเตอร์ไฟฟ้า 24V DC หรือ 230V AC พร้อมการทำงานแบบหมุนควอเตอร์ 90° ให้ตำแหน่งที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง (เปิด/ปิด) และเอาต์พุตแรงบิดสูงถึง 50 N·m สำหรับวาล์วขนาด 2 นิ้ว

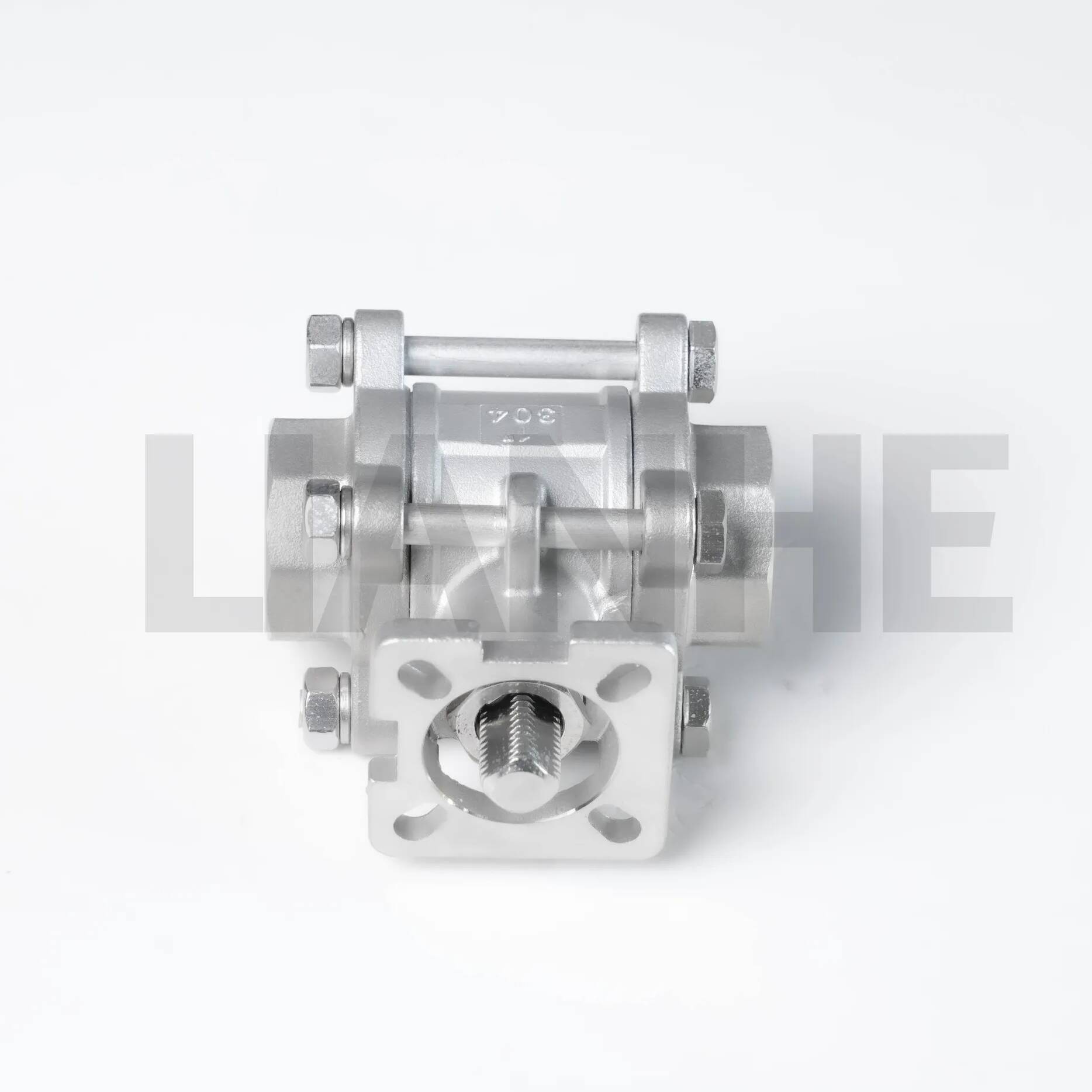

แพลตฟอร์ม ISO 5211 ขจัดเพลตอะแดปเตอร์ ทำให้มั่นใจในการติดตั้งแอคทูเอเตอร์โดยตรงจากแบรนด์ต่างๆ เช่น Rotork, Limitorque หรือ Emerson ซึ่งช่วยลดเวลาในการติดตั้งลง 40%

การเชื่อมต่อแบบเกลียวที่แม่นยำ:

เกลียวตัวผู้/ตัวเมีย NPT (ANSI B1.20.1) สำหรับการประกอบอย่างรวดเร็วกับท่อเหล็ก ทองแดง หรือพลาสติก เข้ากันได้กับท่อตามกำหนดการ 40/80 และทดสอบที่แรงดันใช้งาน 1,500 PSI

เกลียวเคลือบด้วยสารป้องกันการยึดติดระหว่างการประกอบเพื่อป้องกันการครูดในการใช้งานแอคชูเอเตอร์แรงบิดสูง

ประสิทธิภาพการปิดผนึกที่เชื่อถือได้:

ที่นั่ง PTFE ให้การปิดแบบกันฟอง (API 598) สูงถึง 180°C พร้อมลูกบอลขัดเงา (Ra ≤0.8μm) ทำให้มั่นใจได้ถึงแรงบิดต่ำ (≤12 N·m สำหรับวาล์ว 2") และอายุการใช้งาน 1,000,000 รอบ

การออกแบบก้านป้องกันการระเบิดและการออกแบบ double-block-and-bleed (DBB) เป็นตัวเลือกสำหรับการใช้งานที่มีความสำคัญด้านความปลอดภัย ซึ่งต้องการการแยกแรงดันทั้งต้นน้ำและปลายน้ำ

ความยืดหยุ่นในการดำเนินงาน:

ช่วงอุณหภูมิ: -20°C ถึง 180°C (ที่นั่ง PTFE); -40°C ถึง 260°C (เบาะรองนั่ง RPTFE) เหมาะสำหรับน้ำร้อน อากาศอัด และท่อของเหลวที่ไม่กัดกร่อน

ลิมิตสวิตช์และตัวระบุตำแหน่งในตัวให้การตอบกลับแบบเรียลไทม์ไปยังระบบควบคุม เพื่อให้มั่นใจถึงการควบคุมการไหลที่แม่นยำ

แอปพลิเคชัน

เหมาะสำหรับการควบคุมการไหลแบบอัตโนมัติในอุตสาหกรรมที่หลากหลาย:

การควบคุมกระบวนการ: การทำงานเปิด/ปิดระยะไกลในถังผสมสารเคมี ด้วยสแตนเลส 304 ตรงตามข้อกำหนดของ FDA สำหรับการสัมผัสกับอาหารทางอ้อมในการผลิตเครื่องดื่ม

ระบบปรับอากาศ: การควบคุมน้ำเย็นและน้ำมันร้อนในอาคารพาณิชย์แบบอัตโนมัติ บูรณาการกับ BMS (Building Management Systems) เพื่อประสิทธิภาพการใช้พลังงาน

ระบบอัตโนมัติทางอุตสาหกรรม: ระบบลำเลียงแบบนิวแมติกและท่อส่งของเหลวของแขนหุ่นยนต์ พร้อมระบบกระตุ้นด้วยไฟฟ้าทำให้ตอบสนองได้รวดเร็ว (≤5 วินาทีสำหรับวาล์วขนาด 2 นิ้ว)

การบำบัดน้ำ: ระบบปิดอัตโนมัติในระบบกรองและโรงงานรีเวอร์สออสโมซิส พร้อมเกลียว NPT ช่วยให้เปลี่ยนได้อย่างรวดเร็วในการติดตั้งขนาดกะทัดรัด

คำถามที่พบบ่อย

ถาม: เวลาตอบสนองของแอคชูเอเตอร์ไฟฟ้าคือเท่าไร?

ตอบ:เวลาตอบสนองโดยทั่วไปคือ 8-15 วินาทีสำหรับวาล์วขนาด 2" ขึ้นอยู่กับข้อกำหนดด้านแรงดันไฟฟ้าและแรงบิด โปรดดูเอกสารข้อมูลแอคชูเอเตอร์สำหรับข้อกำหนดเฉพาะที่แน่นอน

ถาม: สามารถใช้วาล์วแบบแมนนวลในระหว่างที่ไฟฟ้าดับได้หรือไม่?

ตอบ:ใช่ แอคทูเอเตอร์ส่วนใหญ่มีคันโยกควบคุมแบบแมนนวลสำหรับการใช้งานในกรณีฉุกเฉิน แม้ว่าจะไม่แนะนำให้ใช้แบบแมนนวลเป็นประจำเพื่อความน่าเชื่อถือในระยะยาว

ถาม: แอคชูเอเตอร์กันน้ำได้หรือไม่?

ตอบ:แอคชูเอเตอร์ได้รับการจัดอันดับ IP67 เป็นมาตรฐาน เหมาะสำหรับสภาพแวดล้อมที่เปียกชื้น มีตัวเลือก IP68 สำหรับการใช้งานใต้น้ำ (เช่น อ่างบำบัดน้ำเสีย)

ถาม: จะปรับเทียบแอคชูเอเตอร์กับวาล์วได้อย่างไร?

ตอบ:ใช้เครื่องมือปรับเทียบในตัวเพื่อกำหนดตำแหน่งเปิด/ปิด เพื่อให้มั่นใจว่าลูกบอลอยู่ในแนวเดียวกับลิมิตสวิตช์ของแอคชูเอเตอร์เพื่อการป้อนกลับที่แม่นยำ
