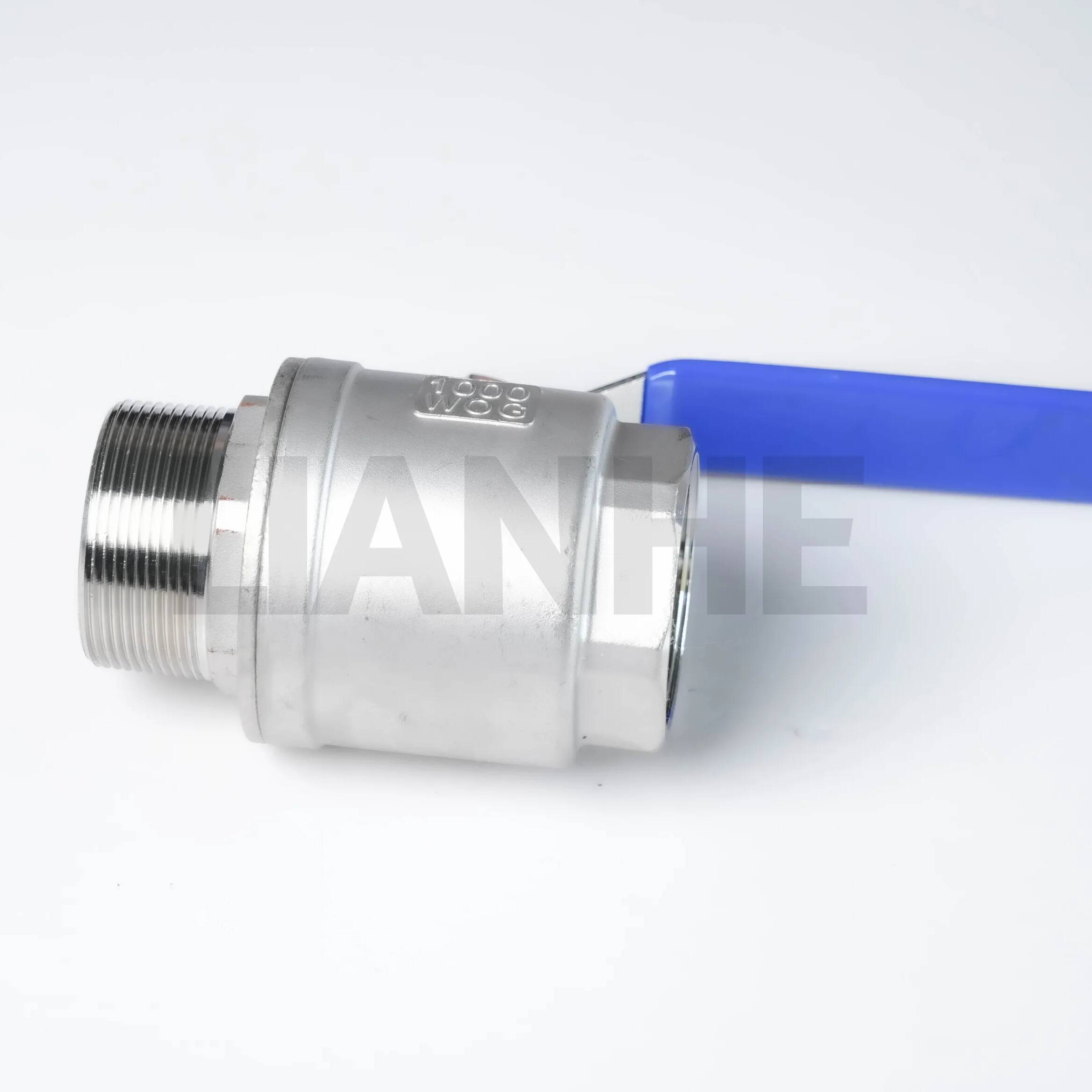

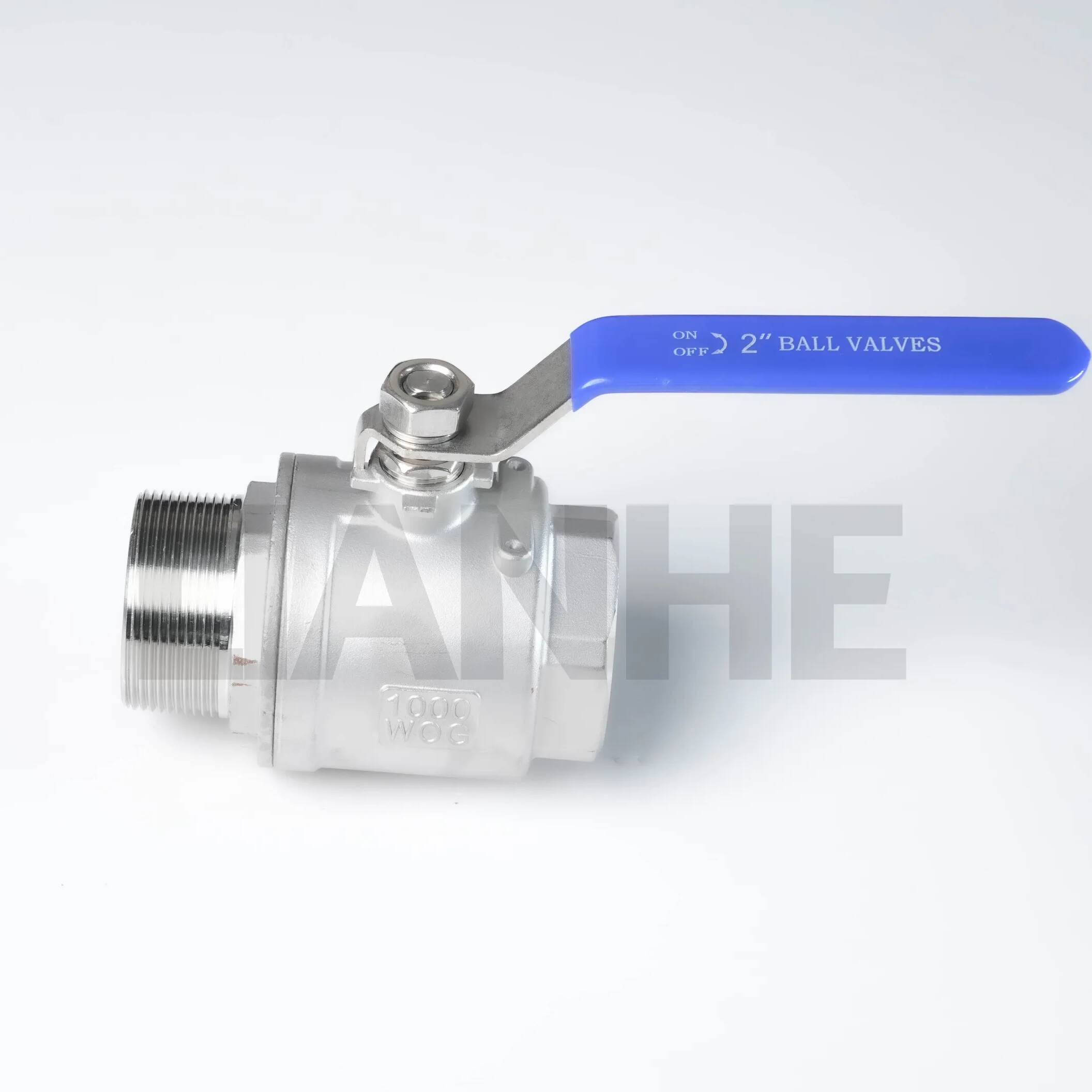

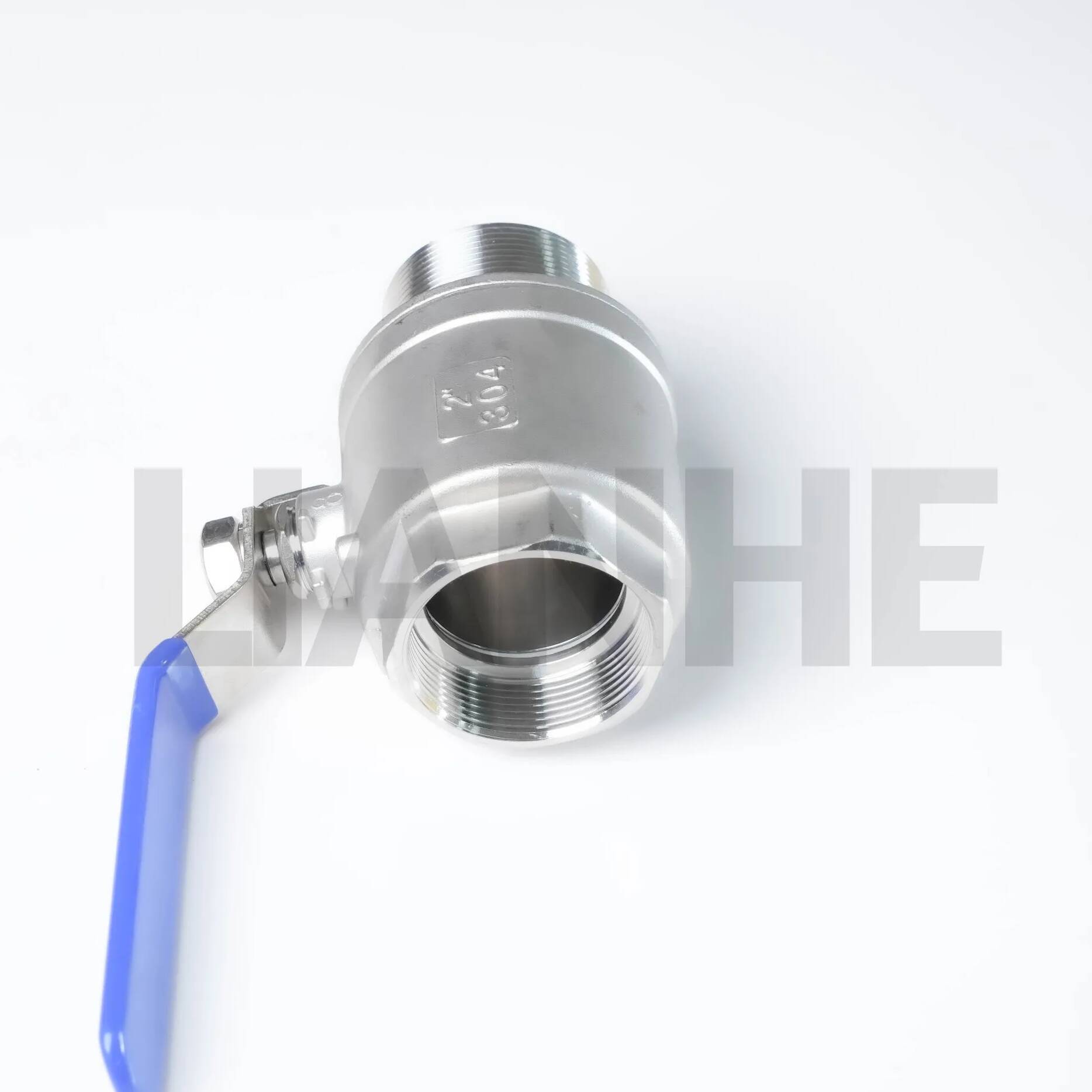

บอลวาล์วเกลียว F/M สเตนเลสสำหรับงานหนัก 2 ชิ้นสำหรับใช้ในอุตสาหกรรม

ภาพรวม

บอลวาล์วเกลียว F/M สเตนเลสสตีลสำหรับงานหนัก 2 ชิ้นเป็นโซลูชันการควบคุมการไหลที่แข็งแกร่ง ออกแบบมาสำหรับงานอุตสาหกรรมที่มีแรงดันสูงและมีการกัดกร่อนสูง วาล์วนี้สร้างจากสแตนเลส 316 มีเกลียว NPT ตัวเมียและตัวผู้ (ANSI B1.20.1) และการออกแบบแบบเจาะเต็ม เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรงซึ่งความทนทานและความต้านทานการรั่วไหลเป็นสิ่งสำคัญ

คุณสมบัติ

การก่อสร้างระดับอุตสาหกรรม:

ตัวเรือนสเตนเลสสตีล 316 (ASTM A316) มีปริมาณโมลิบดีนัม 3.5% ต้านทานการเกิดรูพรุนของคลอไรด์ได้ดีกว่าสเตนเลส 304 ถึง 50%

การออกแบบสองชิ้นพร้อมก้านชุบแข็ง (HRC 35-40) และส่วนยึดเบาะนั่งเสริมแรง ทนทานต่อแรงดันขณะทำงาน 1,500 PSI และอายุการใช้งาน 10,000 รอบ

ประสิทธิภาพการไหลเต็มเจาะ:

เส้นทางการไหลที่ไม่จำกัด (รูเจาะเท่ากับเส้นผ่านศูนย์กลางท่อ) ช่วยลดแรงดันตกลง 25% เมื่อเทียบกับวาล์วแบบลดพอร์ต เหมาะสำหรับระบบที่มีการไหลสูง (เช่น 50 GPM สำหรับวาล์วขนาด 2 นิ้ว)

ที่นั่ง PTFE พร้อมวงแหวนป้องกันการอัดขึ้นรูปให้การปิดแบบแน่นหนา (API 598) และการทำงานของแรงบิดต่ำ (≤15 N·m สำหรับวาล์วขนาด 2 นิ้ว) แม้หลังจากใช้งานไปแล้ว 5 ปี

ความแรงของการเชื่อมต่อแบบเกลียว:

เกลียว NPT ตัวเมีย (ทางเข้า) และเกลียว NPT เกลียวนอก (ทางออก) สำหรับการติดท่ออย่างปลอดภัย เข้ากันได้กับท่อเหล็กกล้า ทองเหลือง และ PVC พร้อมร่องน้ำยาซีลเกลียวเสริมเพื่อเพิ่มความต้านทานการรั่วซึม

วงล้อจักรสำหรับงานหนัก (อะลูมิเนียมหรือสเตนเลส) ให้แรงบิดมากกว่าคันโยกมาตรฐานถึง 30% เหมาะสำหรับการใช้งานแบบแมนนวลในสถานที่ที่เข้าถึงยาก

ทนต่อสภาพแวดล้อมที่รุนแรง:

ช่วงอุณหภูมิ: -40°C ถึง 260°C (ที่นั่ง RPTFE) เหมาะสำหรับของเหลวแช่แข็ง น้ำมันร้อน และตัวทำละลายเคมี

สอดคล้องกับ NACE MR0175 สำหรับบริการก๊าซเปรี้ยว ทำให้เหมาะสำหรับการใช้งานน้ำมันและก๊าซที่มีความเข้มข้นของ H2S ≤3,000 PPM

แอปพลิเคชัน

เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง:

การสำรวจน้ำมันและก๊าซ: การควบคุมการเปิด/ปิดในสายเก็บตัวอย่างหลุมผลิตและระบบการฉีดสารเคมี ด้วยสแตนเลส 316 ต้านทานการกัดกร่อนของไฮโดรเจนซัลไฟด์

การแปรรูปทางเคมี: การจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน เช่น กรดซัลฟิวริก โซเดียมไฮดรอกไซด์ และตัวทำละลายอินทรีย์ในเครื่องปฏิกรณ์และคอลัมน์การกลั่น

วิศวกรรมทางทะเล: ระบบบัลลาสต์น้ำเค็มและการวางท่อนอกชายฝั่ง ทนทานต่อการสัมผัสน้ำทะเลและบรรยากาศทางทะเลอย่างต่อเนื่อง

การผลิตไฟฟ้า: ท่อจ่ายน้ำป้อนแรงดันสูงและตัวดักไอน้ำในโรงงานวงจรรวม ทนต่อการหมุนเวียนด้วยความร้อนอย่างรวดเร็วและการกัดเซาะของอนุภาค

คำถามที่พบบ่อย

ถาม: วาล์วสามารถทำงานอัตโนมัติด้วยแอคชูเอเตอร์ได้หรือไม่?

ตอบ:ใช่ แท่นยึดมาตรฐาน ISO 5211 (อุปกรณ์เสริม) ช่วยให้สามารถติดตั้งแอคชูเอเตอร์ไฟฟ้า/นิวแมติกได้โดยตรงสำหรับรีโมทคอนโทรล

ถาม: น้ำยาซีลเกลียวที่แนะนำสำหรับการใช้งานทางเคมีคืออะไร?

ตอบ:ใช้สารเคลือบหลุมร่องฟันที่มี PTFE เป็นหลักซึ่งทนทานต่อสื่อของคุณ ศึกษาเอกสารข้อมูลทางเทคนิคของเราเพื่อดูแผนภูมิความเข้ากันได้ของสารเคมี

ถาม: จะตรวจสอบการสึกหรอของเบาะนั่งในการใช้งานที่สำคัญได้อย่างไร?

ตอบ:ทำการทดสอบฟองสบู่ประจำปี (แรงดันอากาศ 5 PSI) และตรวจสอบรอยรั่ว เปลี่ยนที่นั่งหากการรั่วไหลเกินมาตรฐาน API 598

ถาม: วาล์วเหมาะสำหรับตัวกลางที่มีฤทธิ์กัดกร่อนหรือไม่?

ตอบ:ได้ แต่ติดตั้งตัวกรองต้นทางเพื่อกรองอนุภาค >50μm และพิจารณาที่นั่งแบบโลหะต่อโลหะเพื่อยืดอายุการใช้งาน
