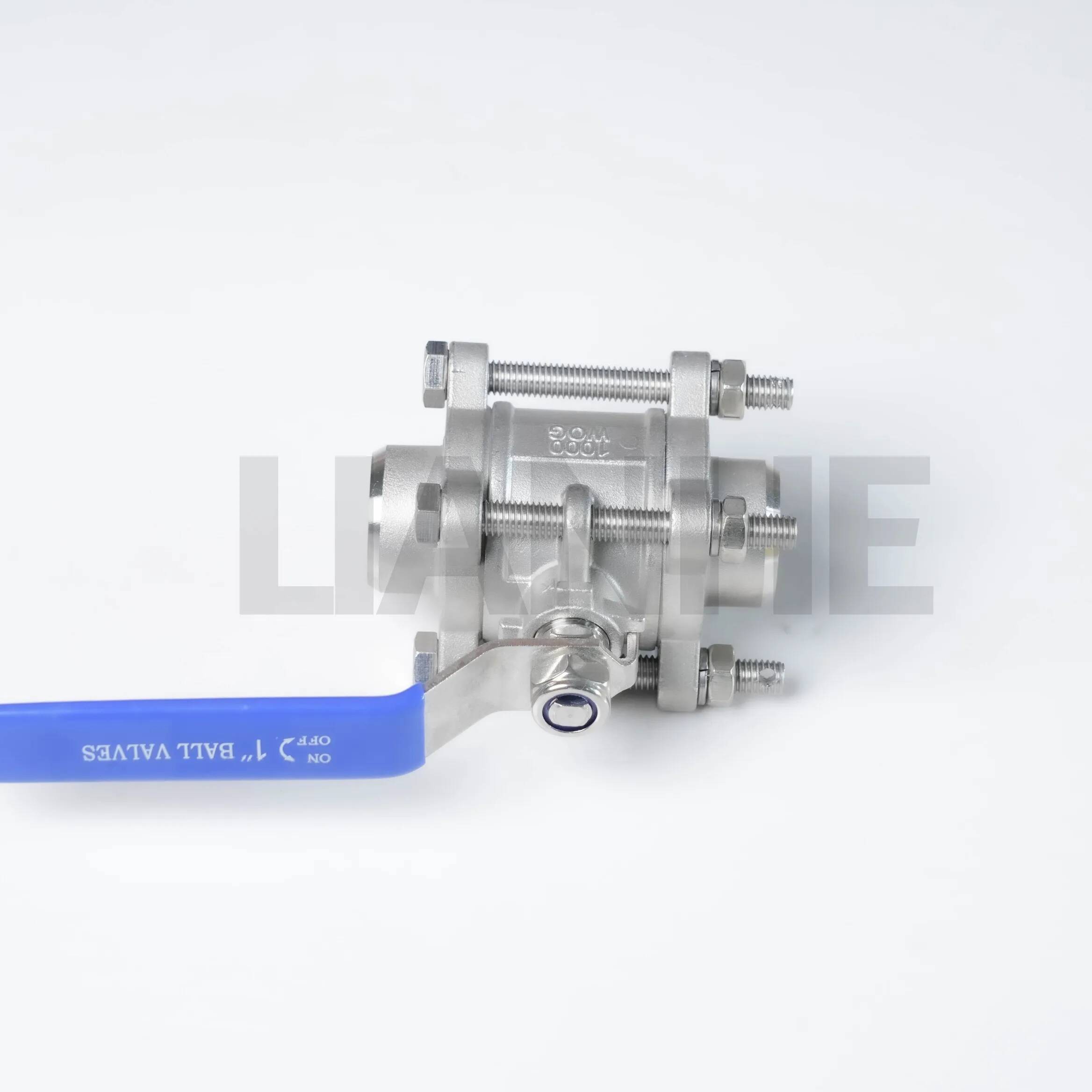

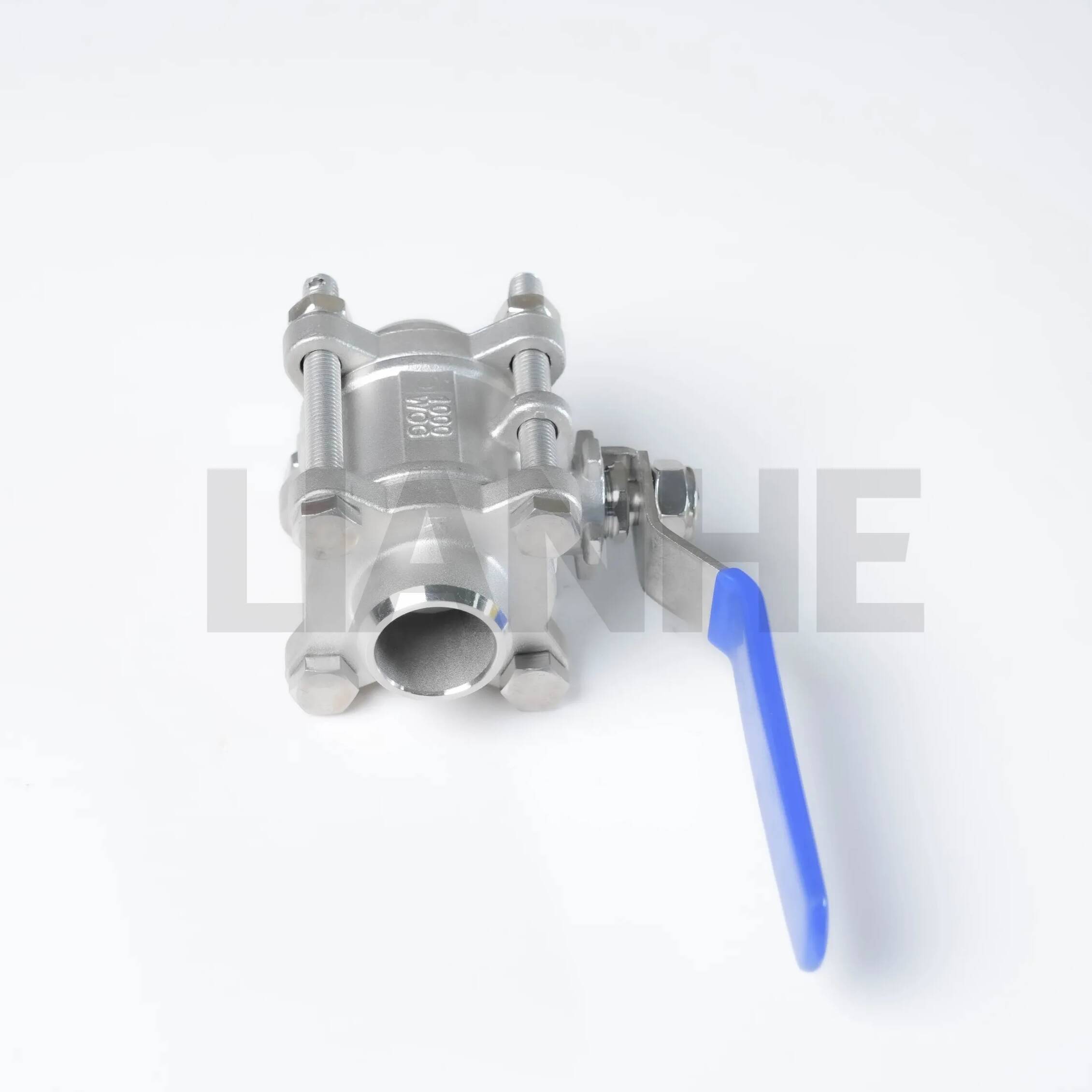

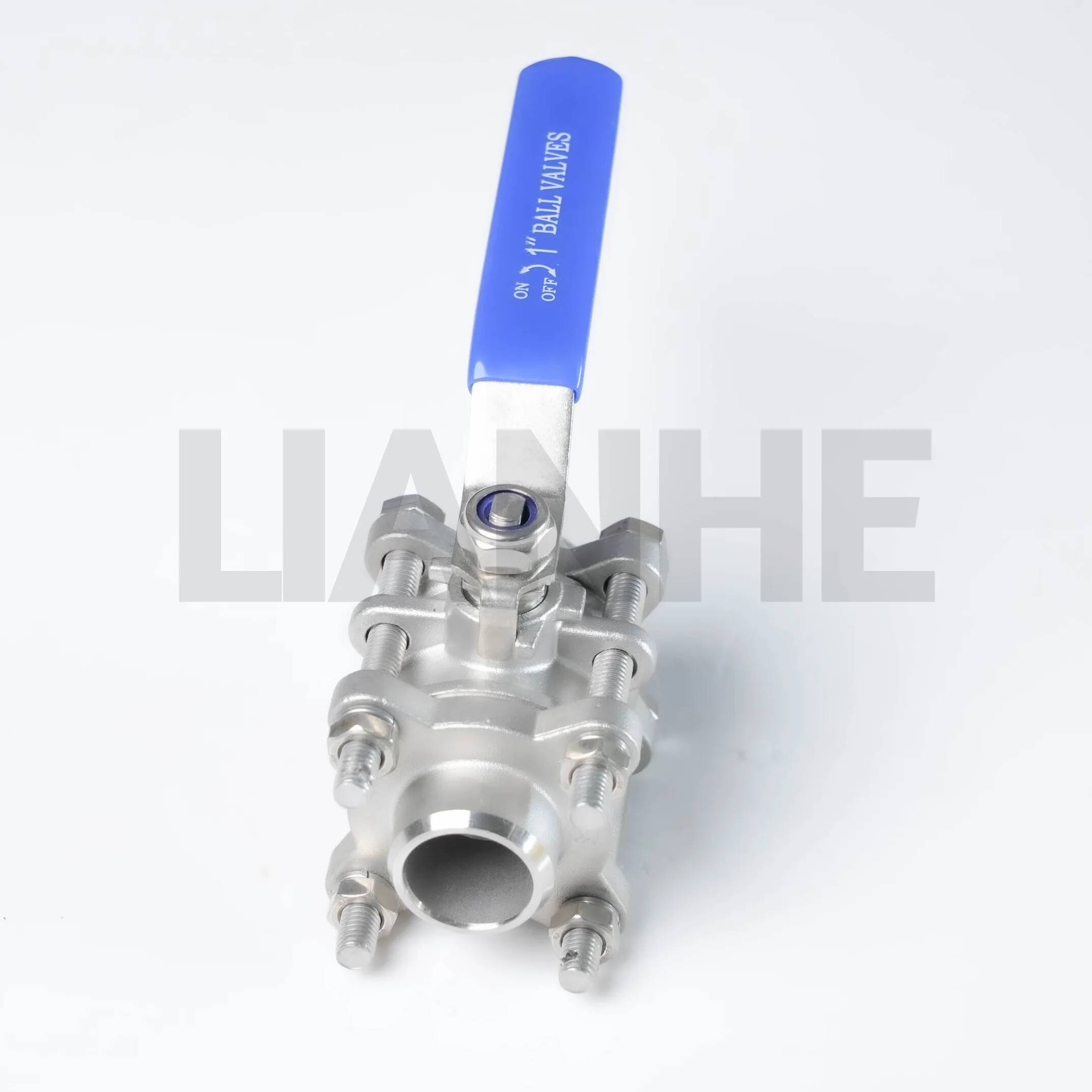

บอลวาล์วเชื่อม 3 ชิ้นเกรดอุตสาหกรรมสำหรับระบบแรงดันสูง

ภาพรวม

บอลวาล์วเชื่อม 3 ชิ้นเกรดอุตสาหกรรมเป็นโซลูชันการควบคุมการไหลที่แข็งแกร่งซึ่งออกแบบมาสำหรับระบบท่ออุตสาหกรรมที่มีแรงดันสูงและอุณหภูมิสูง วาล์วนี้สร้างจากสแตนเลส 304 หรือ 316 โดดเด่นด้วยการออกแบบการเชื่อมสามชิ้นพร้อมปลายเชื่อมแบบชน (ตามมาตรฐาน ANSI B16.25) ทำให้มั่นใจได้ถึงประสิทธิภาพที่ปราศจากการรั่วไหลและการบำรุงรักษาง่ายในสภาพแวดล้อมที่รุนแรง การออกแบบแบบเต็มรูจะช่วยลดแรงดันตก ในขณะที่ลูกบอลและที่นั่งกลึงอย่างแม่นยำให้การปิดที่แน่นหนา ทำให้เหมาะสำหรับการใช้งานที่สำคัญซึ่งต้องการความน่าเชื่อถือและความทนทาน

คุณสมบัติ

การก่อสร้างงานหนัก:

ตัวเครื่องสามชิ้นที่มีปลายเชื่อมชน (กำหนดการ 40/80) สำหรับการรวมท่ออย่างปลอดภัย พิกัดสำหรับแรงดันใช้งานสูงถึง 2,500 PSI (สแตนเลส 316) และอุณหภูมิตั้งแต่ -46°C ถึง 815°C (ที่นั่งโลหะถึงโลหะ)

ตัวเรือนสเตนเลสสตีล ASTM A312 (304 สำหรับการใช้งานทั่วไป, 316 สำหรับสื่อที่มีฤทธิ์กัดกร่อน) โดยมีความแข็งแรงครากขั้นต่ำ 205 MPa และการยืดตัว ≥40% สำหรับการต้านทานแรงกระแทก

การควบคุมการไหลที่เหมาะสมที่สุด:

การออกแบบเจาะเต็ม (รู = เส้นผ่านศูนย์กลางท่อ) ให้ค่า Cv สูงกว่าวาล์วลดรู 25% ช่วยลดความปั่นป่วนและการสูญเสียพลังงานในระบบที่มีการไหลสูง

ที่นั่ง PTFE, RPTFE หรือโลหะต่อโลหะ (ซ้อนทับสเตลไลท์) มีตัวเลือกการปิดผนึกที่หลากหลาย พร้อมระบบปิดแบบ Bubble-Tight ที่ได้รับการรับรองตามมาตรฐาน API 598

ความยืดหยุ่นในการบำรุงรักษา:

การออกแบบแบบแยกส่วนช่วยให้เปลี่ยนส่วนประกอบภายในได้ง่าย (ลูกบอล ที่นั่ง ก้าน) โดยไม่ต้องถอดท่อ ลดการหยุดทำงานลง 60% ระหว่างการบริการ

ก้านป้องกันการระเบิดในตัวและสปริงป้องกันไฟฟ้าสถิต (สำหรับการใช้งานกับก๊าซ) ช่วยเพิ่มความปลอดภัยและการปฏิบัติตามข้อกำหนด API 6D และ ISO 14313

การปฏิบัติตามข้อกำหนดในการติดตั้ง:

ปลายเชื่อมชนตรงตามมาตรฐาน ANSI B16.25 และ ASME B31.3 เหมาะสำหรับกระบวนการเชื่อม GTAW (TIG) และ GMAW (MIG) ในไปป์ไลน์ที่สำคัญ

มีจำหน่ายในขนาด 1/2" ถึง 24" NPS พร้อมการกำหนดค่าแบบกำหนดเองสำหรับการใช้งานพิเศษ (เช่น สาย Cryogenic LNG)

แอปพลิเคชัน

เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการการควบคุมการไหลที่แม่นยำ:

โรงกลั่นน้ำมันและก๊าซ: การควบคุมการเปิด/ปิดในท่อส่งน้ำมันดิบ สายการผลิตโรงกลั่น และระบบอัดก๊าซ สอดคล้องกับ NACE MR0175 สำหรับบริการก๊าซเปรี้ยว

การผลิตไฟฟ้า: ท่อไอน้ำแรงดันสูงและท่อป้อนน้ำในโรงไฟฟ้าพลังความร้อนและนิวเคลียร์ พร้อมสเตนเลส 316 ต้านทานการกัดกร่อนที่เกิดจากคลอไรด์ในวงจรคอนเดนเซอร์

การแปรรูปทางเคมี: การจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน เช่น กรดซัลฟิวริก โซเดียมไฮดรอกไซด์ และตัวทำละลายในเครื่องปฏิกรณ์และคอลัมน์การกลั่น เป็นไปตามมาตรฐาน cGMP สำหรับพื้นผิวที่ทำความสะอาดได้

วิศวกรรมทางทะเล: ระบบระบายความร้อนด้วยน้ำทะเลและการวางท่อนอกชายฝั่ง ด้วยสแตนเลส 316 ที่ทนทานต่อการสัมผัสน้ำเค็มและสภาพแวดล้อมที่มีการสั่นสะเทือนสูง

คำถามที่พบบ่อย

ถาม: วาล์วนี้สามารถใช้กับการควบคุมปริมาณได้หรือไม่?

ตอบ:ไม่ บอลวาล์วได้รับการออกแบบมาเพื่อควบคุมการเปิด/ปิด สำหรับการควบคุมปริมาณ ให้พิจารณาโกลปวาล์วหรือวาล์วควบคุมที่มีขอบที่เหมาะสม

ถาม: ขั้นตอนการเชื่อมที่แนะนำสำหรับปลายเชื่อมชนคืออะไร?

ตอบ:ใช้ GTAW (TIG) กับลวดตัวเติม 308L/316L เพื่อให้มั่นใจในการอุ่นก่อน (สำหรับผนังหนา) และการบำบัดความร้อนหลังการเชื่อมตาม ASME BPVC มาตรา IX

ถาม: ควรตรวจสอบเบาะนั่งในการใช้งานสื่อที่มีฤทธิ์กัดกร่อนบ่อยแค่ไหน?

ตอบ:การตรวจสายตาด้วยกล้องส่องกล้องประจำเดือน เปลี่ยนที่นั่งหากตรวจพบสัญญาณการสึกหรอ (เช่น รอยสึก การสึกกร่อน) เพื่อรักษาความสมบูรณ์ของการปิดระบบ

ถาม: มีการออกแบบที่ปลอดภัยจากไฟสำหรับสื่อที่ติดไฟได้หรือไม่?

ตอบ:ใช่ โครงสร้างเสริมป้องกันอัคคีภัย (ตามมาตรฐาน API 607) พร้อมการบรรจุกราไฟท์และที่นั่งแบบโลหะต่อโลหะสำหรับระบบปิดฉุกเฉินในโรงงานปิโตรเคมี
