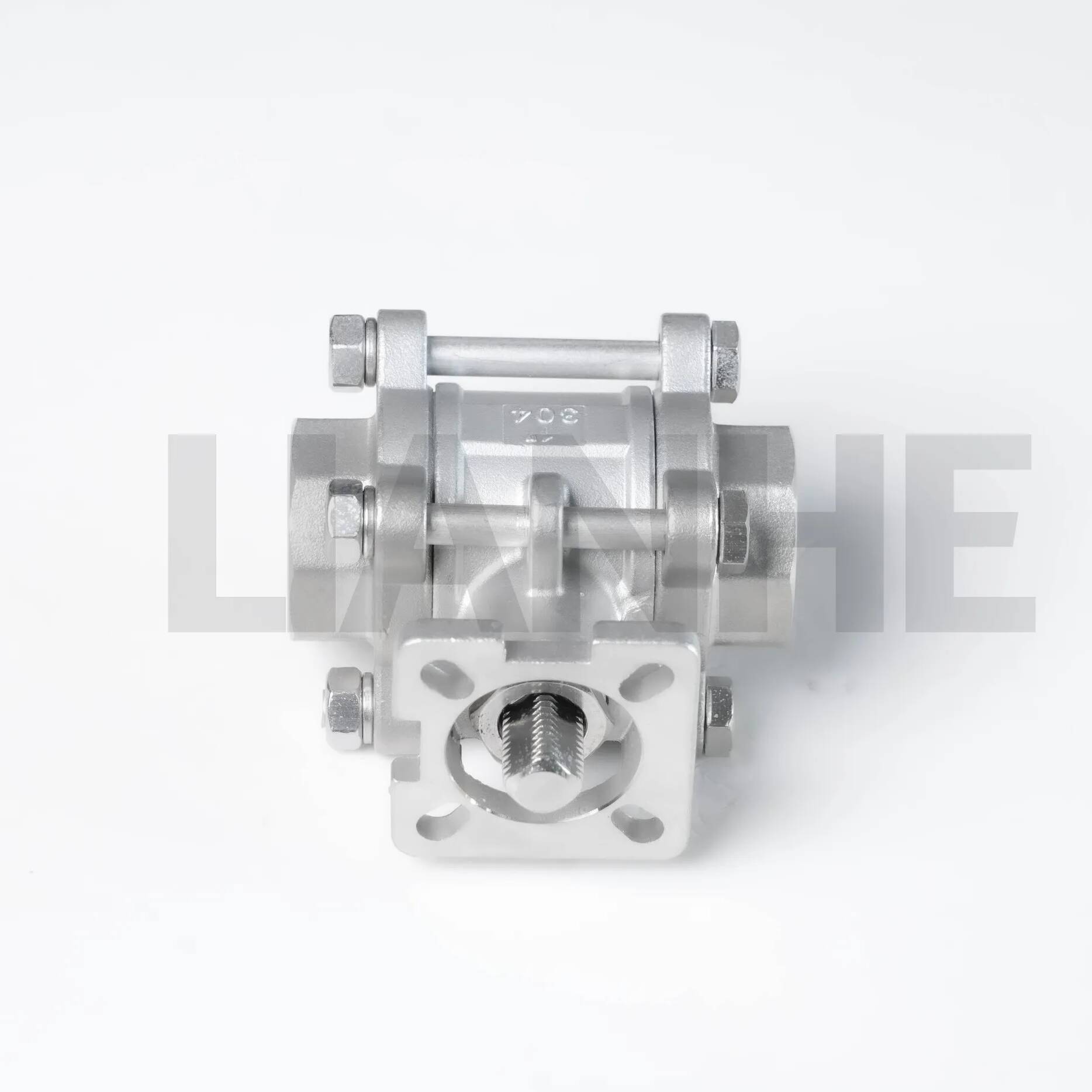

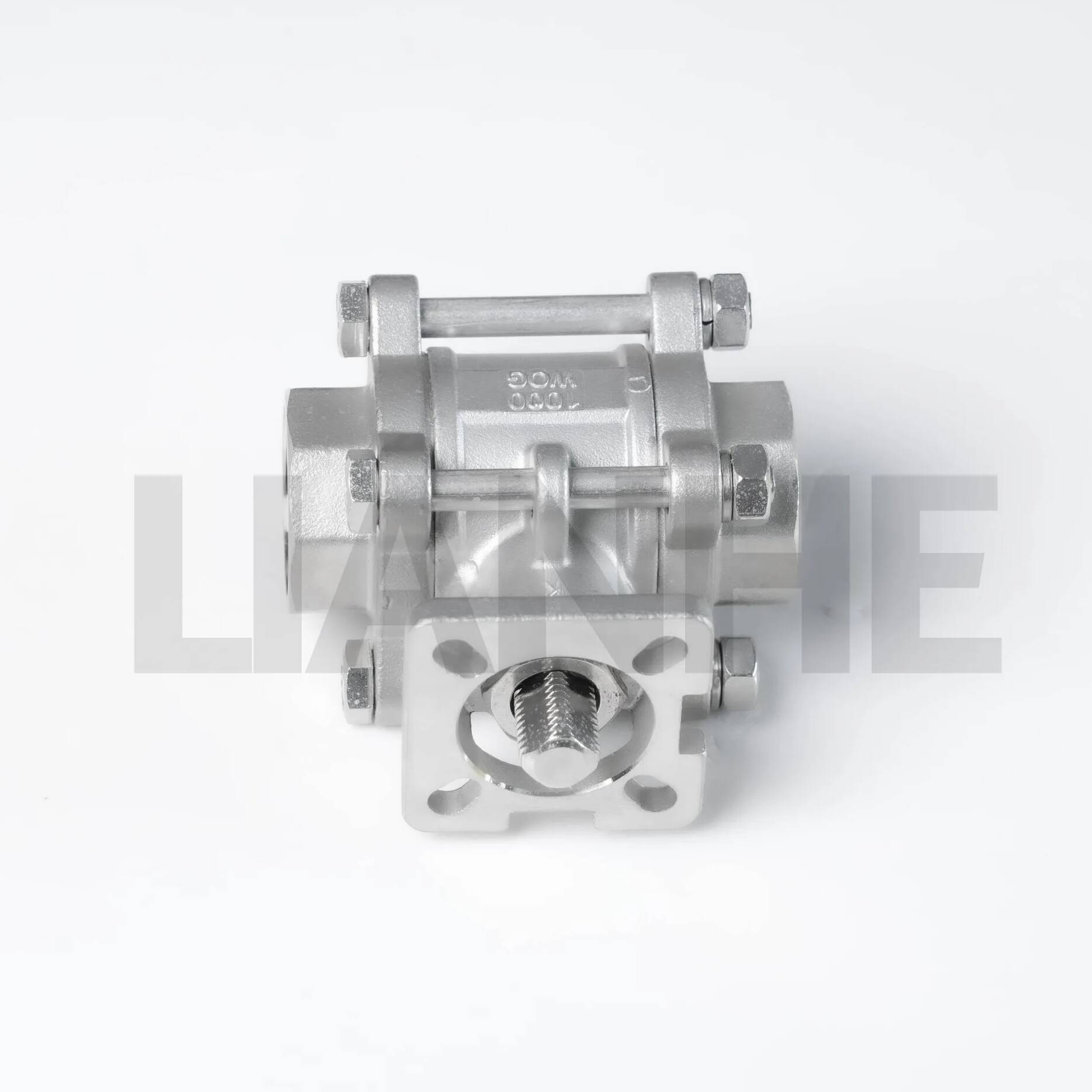

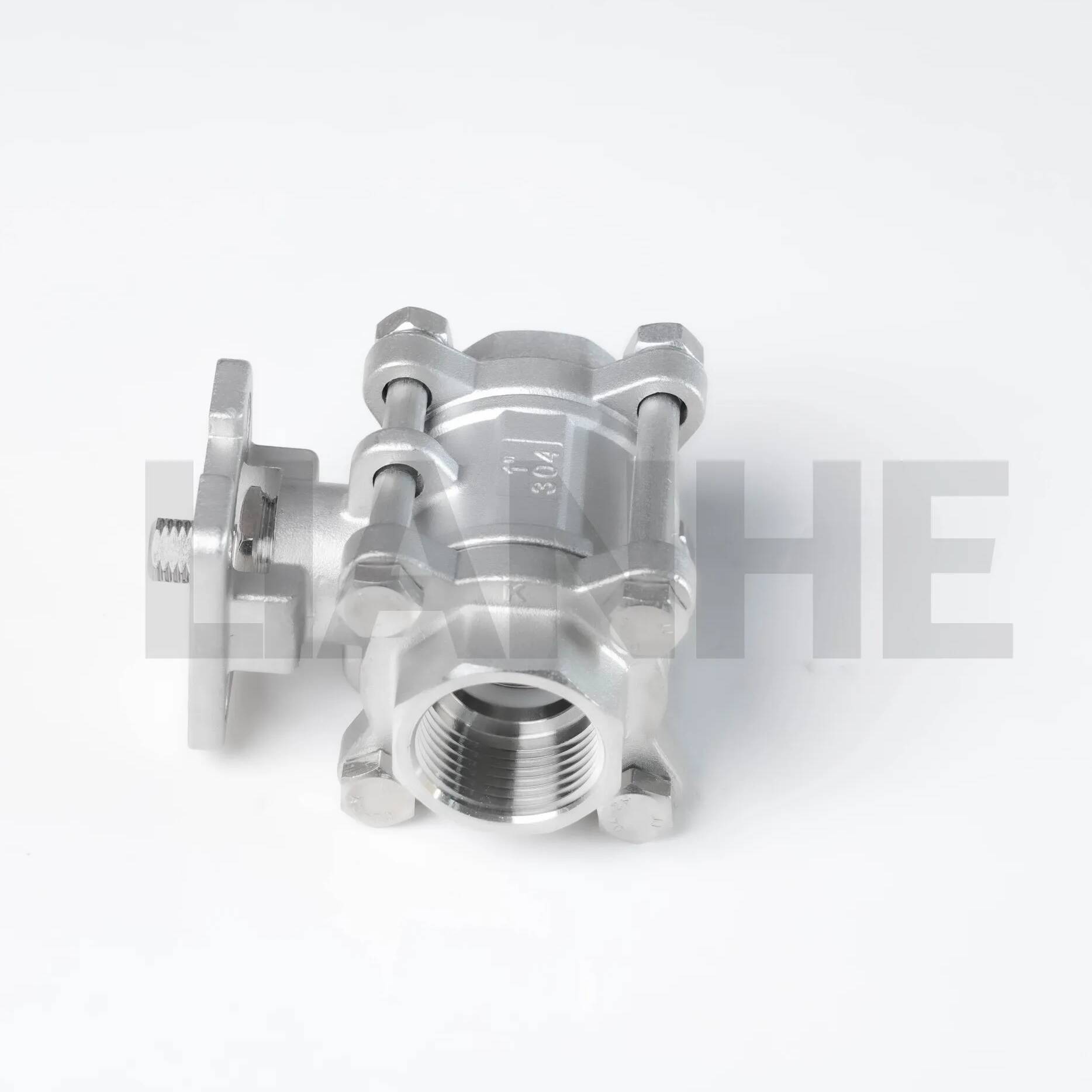

บอลวาล์วเกลียวสเตนเลส 3 ชิ้น ตามมาตรฐาน ISO 5211 พร้อมแท่น

ภาพรวม

บอลวาล์วเกลียวสเตนเลสสตีล 3 ชิ้นตามมาตรฐาน ISO 5211 พร้อมแท่นเป็นโซลูชันการควบคุมการไหลอเนกประสงค์ที่ออกแบบมาเพื่อระบบอัตโนมัติและการบำรุงรักษาที่ง่ายดายในระบบอุตสาหกรรมและเชิงพาณิชย์ วาล์วนี้สร้างจากสแตนเลส 316 มีลักษณะเป็นวาล์วสามชิ้น เกลียว NPT (ANSI B1.20.1) และแพลตฟอร์มการติดตั้ง ISO 5211 ในตัว ช่วยให้สามารถต่อตัวกระตุ้นโดยตรงสำหรับการทำงานระยะไกลหรือแบบอัตโนมัติ

คุณสมบัติ

การออกแบบสามชิ้นแบบโมดูลาร์:

โครงสร้างแบบแยกส่วนช่วยให้เปลี่ยนส่วนประกอบภายในได้อย่างรวดเร็ว (ลูกบอล ที่นั่ง ก้าน) โดยไม่ต้องถอดท่อ ลดการหยุดทำงานของการบำรุงรักษาลง 70%

แพลตฟอร์ม ISO 5211 (รูปแบบการติดตั้ง: F03-F05) ไม่ต้องใช้แผ่นอะแดปเตอร์ เข้ากันได้กับหัวขับไฟฟ้า นิวแมติก หรือไฮดรอลิกสำหรับการทำงานแบบหมุนควอเตอร์ 90°

การปิดผนึกประสิทธิภาพสูง:

ที่นั่ง PTFE หรือโลหะต่อโลหะ (ซ้อนทับสเตลไลต์) ให้การปิดแบบกันฟอง (API 598) ในอุณหภูมิตั้งแต่ -46°C ถึง 815°C ขึ้นอยู่กับวัสดุของเบาะนั่ง

การออกแบบเจาะเต็ม (รู = เส้นผ่านศูนย์กลางท่อ) ช่วยลดแรงดันตกคร่อม ทำให้ได้ค่า Cv สูงกว่าวาล์วลดรูเจาะที่เทียบเคียงได้ 20%

ประโยชน์การเชื่อมต่อแบบเธรด:

เกลียวตัวผู้/ตัวเมีย NPT สำหรับติดตั้งง่ายในระบบที่มีอยู่ เข้ากันได้กับท่อเหล็ก ทองแดง และพลาสติก พร้อมน้ำยาซีลเกลียวเสริมเพื่อเพิ่มความต้านทานการรั่วซึม

ความหนาของตัวเครื่องเสริมที่จุดเชื่อมต่อเกลียว (มาตรฐาน 1.3x) ทนทานต่อแรงกระตุ้นแอคทูเอเตอร์ที่มีแรงบิดสูงโดยไม่เสียรูป

วัสดุและการปฏิบัติตามข้อกำหนด:

ตัวเครื่องทำจากสเตนเลสสตีล 316 (ASTM A316) พร้อมพื้นผิวแบบพาสซีฟ เป็นไปตามมาตรฐาน FDA 21 CFR Part 177 สำหรับการสัมผัสกับอาหารและ NACE MR0175 สำหรับการให้บริการก๊าซเปรี้ยว

ระดับแรงดัน: 1,500 PSI (316) ช่วงอุณหภูมิ: -40°C ถึง 260°C (เบาะนั่ง RPTFE) เหมาะสำหรับสื่ออุตสาหกรรมที่หลากหลาย

แอปพลิเคชัน

เหมาะสำหรับสภาพแวดล้อมแบบอัตโนมัติและที่ต้องบำรุงรักษาหนัก:

การควบคุมกระบวนการ: การควบคุมการไหลจากระยะไกลในโรงงานเคมี ด้วยแอคชูเอเตอร์ไฟฟ้าทำให้สามารถทำงานร่วมกับระบบ PLC เพื่อการปรับการไหลที่แม่นยำ

อาหารและเครื่องดื่ม: การใช้งานด้านสุขอนามัยในโรงเบียร์และโรงรีดนม ด้วยสเตนเลสสตีล 316 และที่นั่ง PTFE ตรงตามมาตรฐานสุขาภิบาล 3-A สำหรับระบบทำความสะอาดในสถานที่ (CIP)

การบำบัดน้ำ: วาล์วปิดอัตโนมัติในระบบกรองและโรงงานรีเวอร์สออสโมซิส พร้อมแพลตฟอร์ม ISO ช่วยให้เปลี่ยนแอคชูเอเตอร์ได้อย่างรวดเร็วในระหว่างการบำรุงรักษา

การสนับสนุนภาคพื้นดินการบินและอวกาศ: ท่อเชื้อเพลิงและไฮดรอลิกในศูนย์ซ่อมบำรุงเครื่องบิน ด้วยสแตนเลสสตีล 316 ทนทานต่อเชื้อเพลิงเครื่องบินและการกัดกร่อนของของเหลวที่ละลายน้ำแข็ง

คำถามที่พบบ่อย

ถาม: แรงบิดของแอคชูเอเตอร์ที่จำเป็นสำหรับวาล์วขนาด 2"?

ตอบ:โดยทั่วไป 20-30 N·m สำหรับการใช้งานแบบแมนนวล ศึกษาเอกสารข้อมูลวาล์วเพื่อดูคำแนะนำแรงบิดของแอคชูเอเตอร์โดยพิจารณาจากความหนืดของตัวกลาง

ถาม: สามารถถอดแพลตฟอร์มออกเพื่อดำเนินการด้วยตนเองได้หรือไม่?

ตอบ:ไม่ แท่นดังกล่าวเป็นส่วนหนึ่งของตัววาล์ว ใช้คันโยกหรือล้อเลื่อน (รวมอยู่ด้วย) สำหรับการควบคุมแบบแมนนวลเมื่อไม่ได้ติดตั้งแอคทูเอเตอร์

ถาม: จะมั่นใจได้อย่างไรว่าแอคชูเอเตอร์อยู่ในแนวเดียวกับแพลตฟอร์ม ISO?

ตอบ:ใช้ประแจทอร์คเพื่อขันโบลต์ตัวกระตุ้นไว้ที่ 15-20 N·m เพื่อให้แน่ใจว่าแท่นยึดและหน้าติดตั้งตัวกระตุ้นจะขนานกัน

ถาม: มีแอคชูเอเตอร์ป้องกันการระเบิดหรือไม่?

ตอบ:ใช่ เลือกแอคชูเอเตอร์ที่มีใบรับรอง ATEX/IECEx เพื่อใช้ในบรรยากาศที่อาจเกิดการระเบิดโซน 1 ซึ่งเข้ากันได้กับอินเทอร์เฟซ ISO 5211 ของวาล์วของเรา
