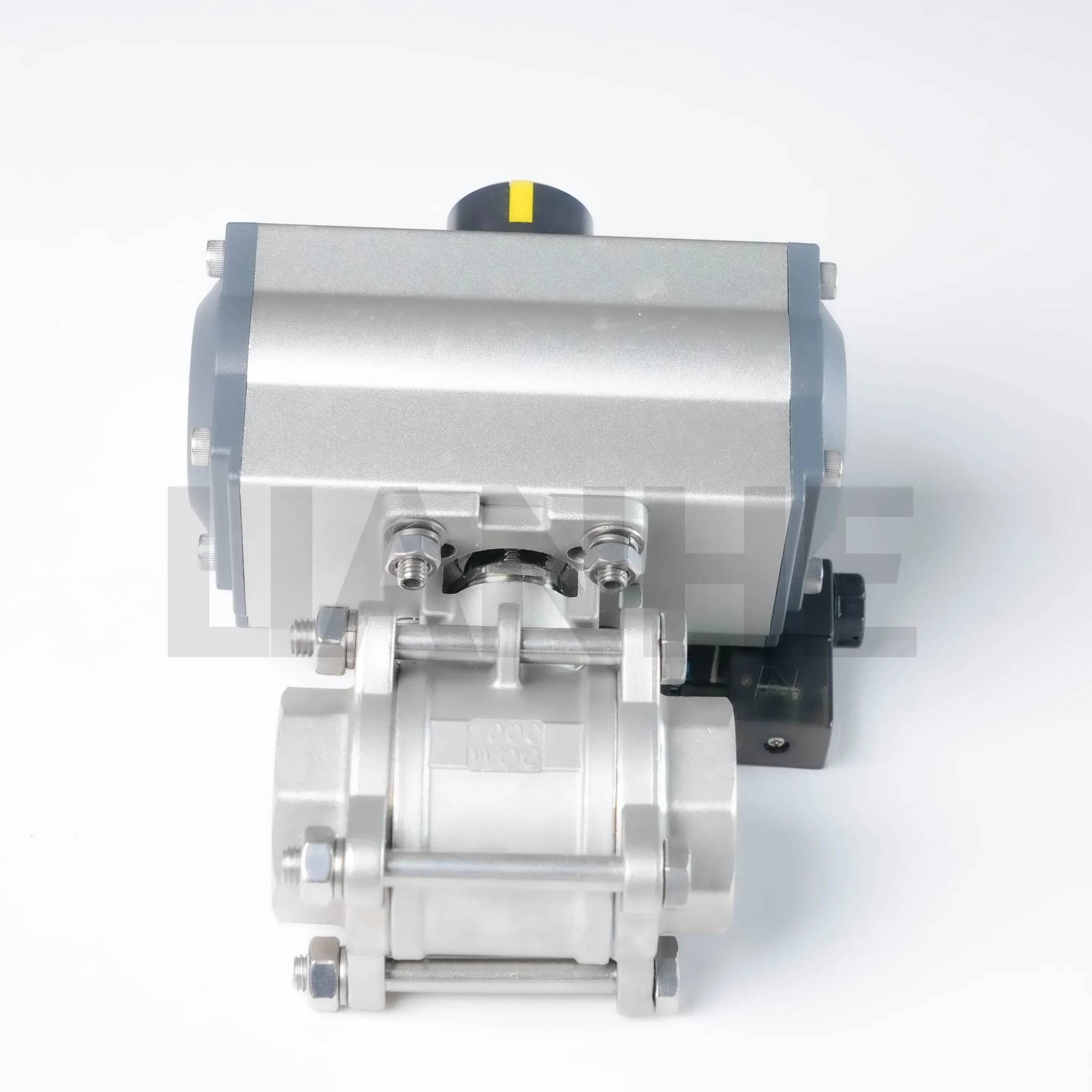

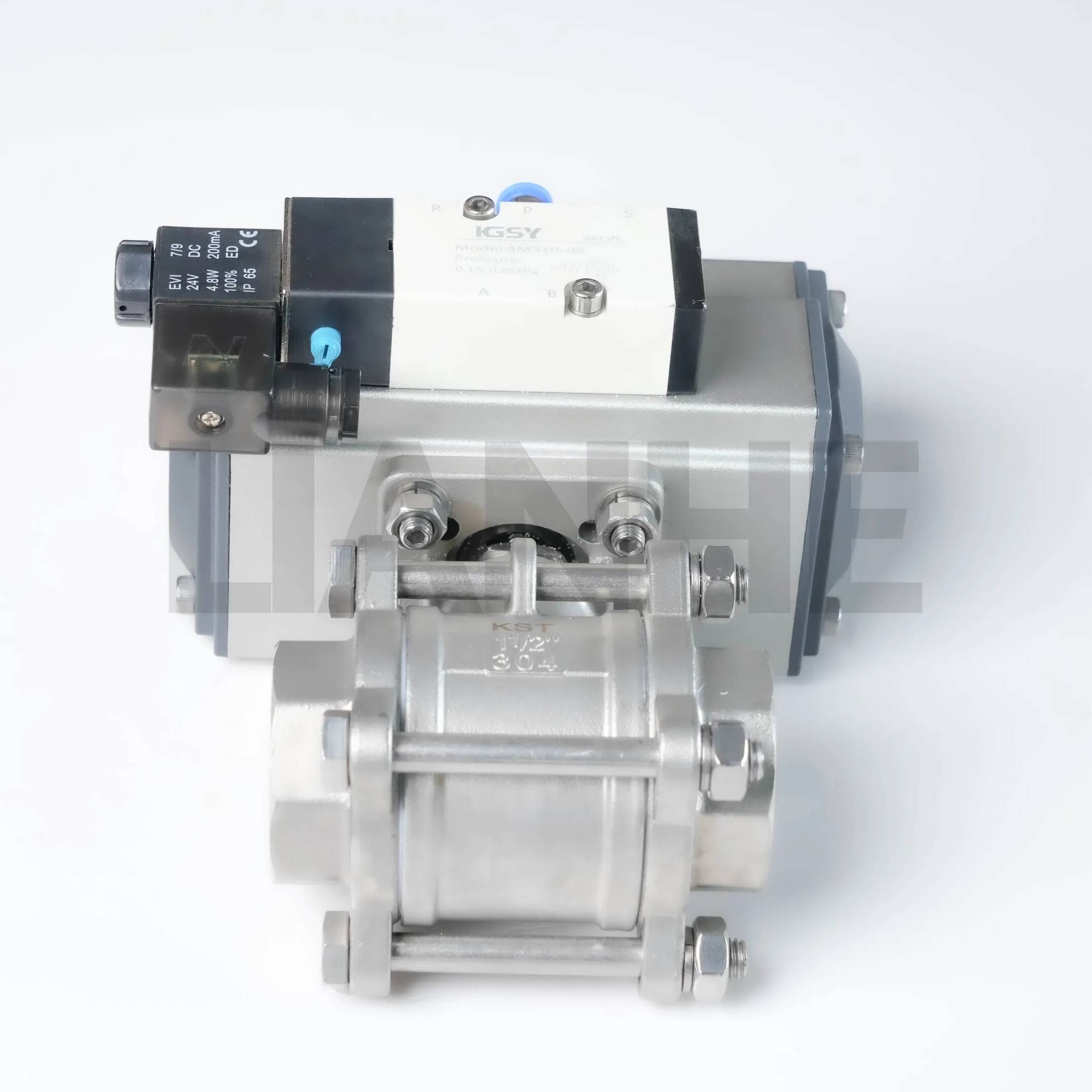

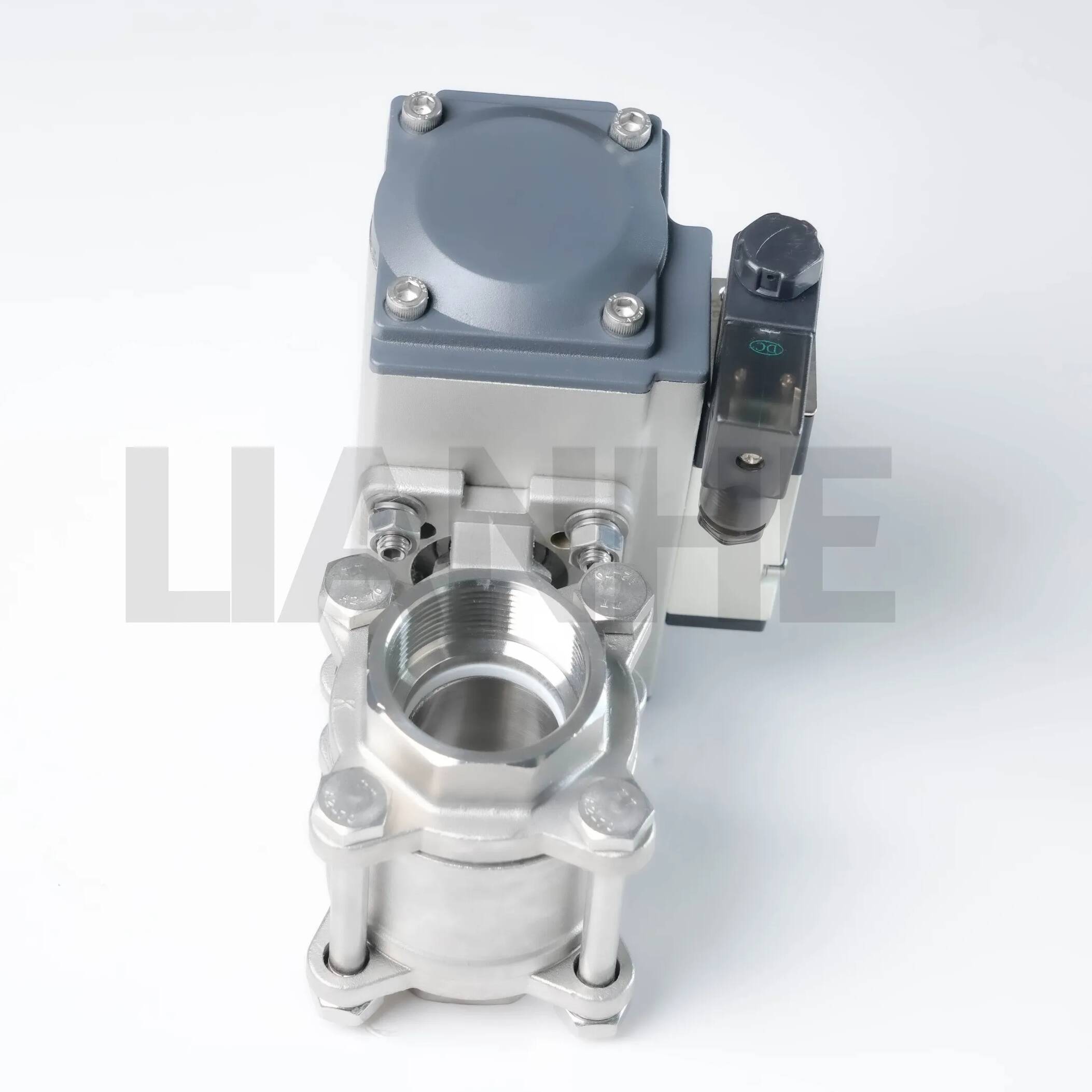

บอลวาล์วเกลียว 3 ชิ้นที่ทำงานด้วยลมสำหรับระบบอัตโนมัติทางอุตสาหกรรม

ภาพรวม

บอลวาล์วเกลียว 3 ชิ้นที่ทำงานด้วยลมเป็นโซลูชันการควบคุมการไหลที่มีความน่าเชื่อถือสูง ออกแบบมาเพื่อการทำงานที่รวดเร็วและมีประสิทธิภาพในระบบอัตโนมัติทางอุตสาหกรรม วาล์วนี้สร้างจากสแตนเลส 316 มีเกลียว NPT (ANSI B1.20.1) และแอคชูเอเตอร์แบบนิวแมติก ให้การเคลื่อนไหวแบบหมุนสี่ส่วนอย่างรวดเร็ว 90° สำหรับการควบคุมการเปิด/ปิดในสภาพแวดล้อมที่รุนแรงและมีฤทธิ์กัดกร่อน

คุณสมบัติ

ข้อดีของการกระตุ้นด้วยลม:

แอคชูเอเตอร์นิวแมติกแบบดับเบิ้ลหรือสปริงกลับ (แรงดันอากาศ 5-8 บาร์) ให้การทำงานที่ปลอดภัยหากเกิดข้อผิดพลาด (สปริงกลับปิด/เปิดเมื่อสูญเสียอากาศ) และรอบเวลา ≤3 วินาทีสำหรับวาล์วขนาด 2 นิ้ว

แพลตฟอร์มการติดตั้ง ISO 5211 ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับแบรนด์แอคชูเอเตอร์ทั่วโลก (เช่น Festo, SMC) พร้อมตัวกำหนดตำแหน่งเสริมสำหรับการควบคุมการไหลตามสัดส่วน

การออกแบบที่ทนต่อการกัดกร่อน:

ตัวเรือนสเตนเลสสตีล 316 (ASTM A316) มีปริมาณโมลิบดีนัม 3.5% ต้านทานการเกิดรูพรุนของคลอไรด์ในสภาพแวดล้อมทางทะเลและทางเคมี พร้อมพื้นผิวแบบพาสซีฟที่ช่วยยืดอายุการใช้งานได้ 30%

ที่นั่ง PTFE พร้อมวงแหวนป้องกันการอัดขึ้นรูปให้การปิดแบบแน่นหนา (API 598) ในอุณหภูมิตั้งแต่ -40°C ถึง 260°C (ที่นั่ง RPTFE)

การเชื่อมต่อแบบเกลียวที่แม่นยำ:

เกลียวตัวผู้/ตัวเมีย NPT สำหรับการต่อท่ออย่างปลอดภัย เข้ากันได้กับท่อตามกำหนดการ 80 และข้อต่อสำหรับงานหนัก มีแรงบิดสูงสุด 80 N·m สำหรับวาล์วขนาด 2 นิ้ว เพื่อทนทานต่อแรงกระตุ้นของตัวกระตุ้น

ความหนาของตัวเครื่องเสริมที่จุดต่อเกลียว (มาตรฐาน 1.3 เท่า) ป้องกันการเสียรูปภายใต้การทำงานของระบบนิวแมติกรอบสูง

ความปลอดภัยและการปฏิบัติตามข้อกำหนด:

อุปกรณ์ป้องกันไฟฟ้าสถิต (แบบสปริงโหลด) ช่วยให้มั่นใจถึงความต่อเนื่องทางไฟฟ้าสำหรับการใช้งานก๊าซ ซึ่งลดความเสี่ยงจากการปล่อยประจุไฟฟ้าสถิตในสภาพแวดล้อมที่ติดไฟได้

สอดคล้องกับ NACE MR0175 สำหรับบริการก๊าซเปรี้ยวและ ATEX/IECEx สำหรับใช้ในสภาพแวดล้อมที่อาจเกิดการระเบิด (โซน 1/21) พร้อมชุดอุปกรณ์ป้องกันเปลวไฟที่เป็นอุปกรณ์เสริม

แอปพลิเคชัน

เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรมที่มีความเร็วสูงและเชื่อถือได้สูง:

น้ำมันและก๊าซต้นน้ำ: ปิดเครื่องอย่างรวดเร็วในระบบควบคุมหลุมผลิตและสายฉีดสารเคมี ด้วยสแตนเลส 316 ต้านทานการกัดกร่อน H2S ในแหล่งก๊าซเปรี้ยว

อาหารและเครื่องดื่ม: การควบคุมการไหลอย่างถูกสุขลักษณะในสายการผลิตพาสเจอร์ไรซ์และระบบ CIP (Clean-in-Place) เป็นไปตามมาตรฐานสุขอนามัย 3-A สำหรับการสัมผัสอาหารโดยตรง

การผลิตไฟฟ้า: การควบคุมระบบดักไอน้ำและท่อคอนเดนเสทแบบนิวแมติกในโรงงานหมุนเวียนแบบผสมผสาน พร้อมการสั่งงานที่รวดเร็วช่วยลดแรงดันไฟกระชากในระบบกังหัน

การสนับสนุนภาคพื้นดินการบินและอวกาศ: Fuel and hydraulic fluid control in aircraft maintenance facilities, with pneumatic operation ensuring fail-safe performance in high-altitude environments.

คำถามที่พบบ่อย

ถาม: แอคชูเอเตอร์ต้องใช้แรงดันอากาศเท่าใด?

ตอบ:การทำงานมาตรฐานที่ 6 บาร์ ขั้นต่ำ 5 บาร์ สูงสุด 10 บาร์ ใช้ตัวควบคุมแรงดันเพื่อรักษาประสิทธิภาพที่สม่ำเสมอ

ถาม: สามารถใช้วาล์วในระบบสุญญากาศได้หรือไม่?

ตอบ:ใช่ ที่นั่ง PTFE ให้การปิดผนึกที่เชื่อถือได้จนถึงสุญญากาศ 29" Hg แม้ว่าจะแนะนำให้ใช้ที่นั่งแบบโลหะต่อโลหะสำหรับสภาวะสุญญากาศที่รุนแรงก็ตาม

ถาม: จะป้องกันการกัดกร่อนของแอคชูเอเตอร์ในสภาพแวดล้อมชายฝั่งได้อย่างไร?

ตอบ:เลือกแอคชูเอเตอร์ที่มีตัวเครื่องอะลูมิเนียมทาสีอีพอกซีหรือส่วนประกอบสแตนเลส และติดตั้งตัวกรองอากาศที่รวมตัวเพื่อขจัดความชื้นและอนุภาคเกลือ

ถาม: ขนาดตัวกรองอากาศที่แนะนำสำหรับแอคทูเอเตอร์คือเท่าไร?

ตอบ:ใช้ตัวกรองขนาด 5μm เพื่อปกป้องแอคทูเอเตอร์จากการปนเปื้อนของอนุภาค ช่วยให้การทำงานราบรื่นและอายุการใช้งานยาวนานขึ้น
