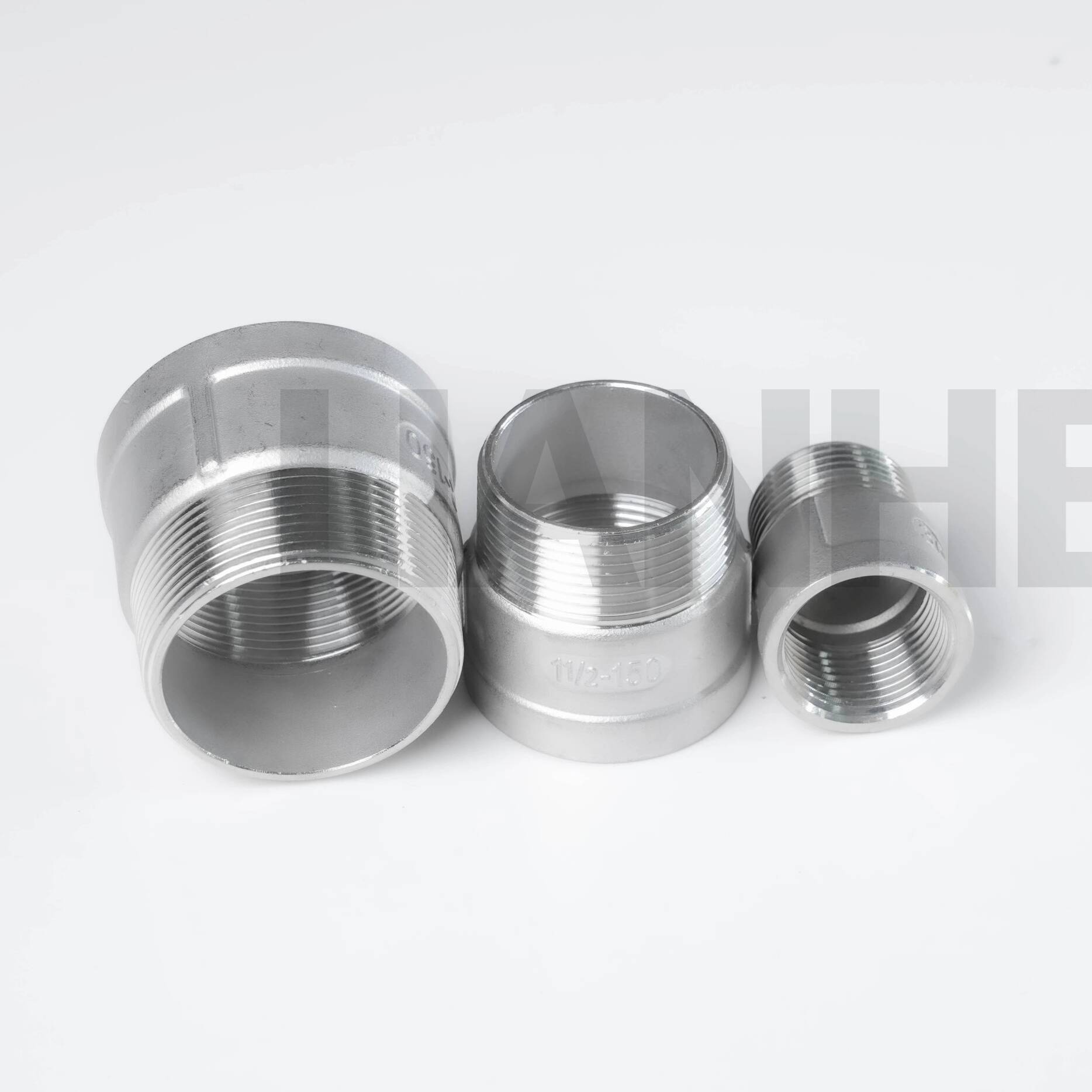

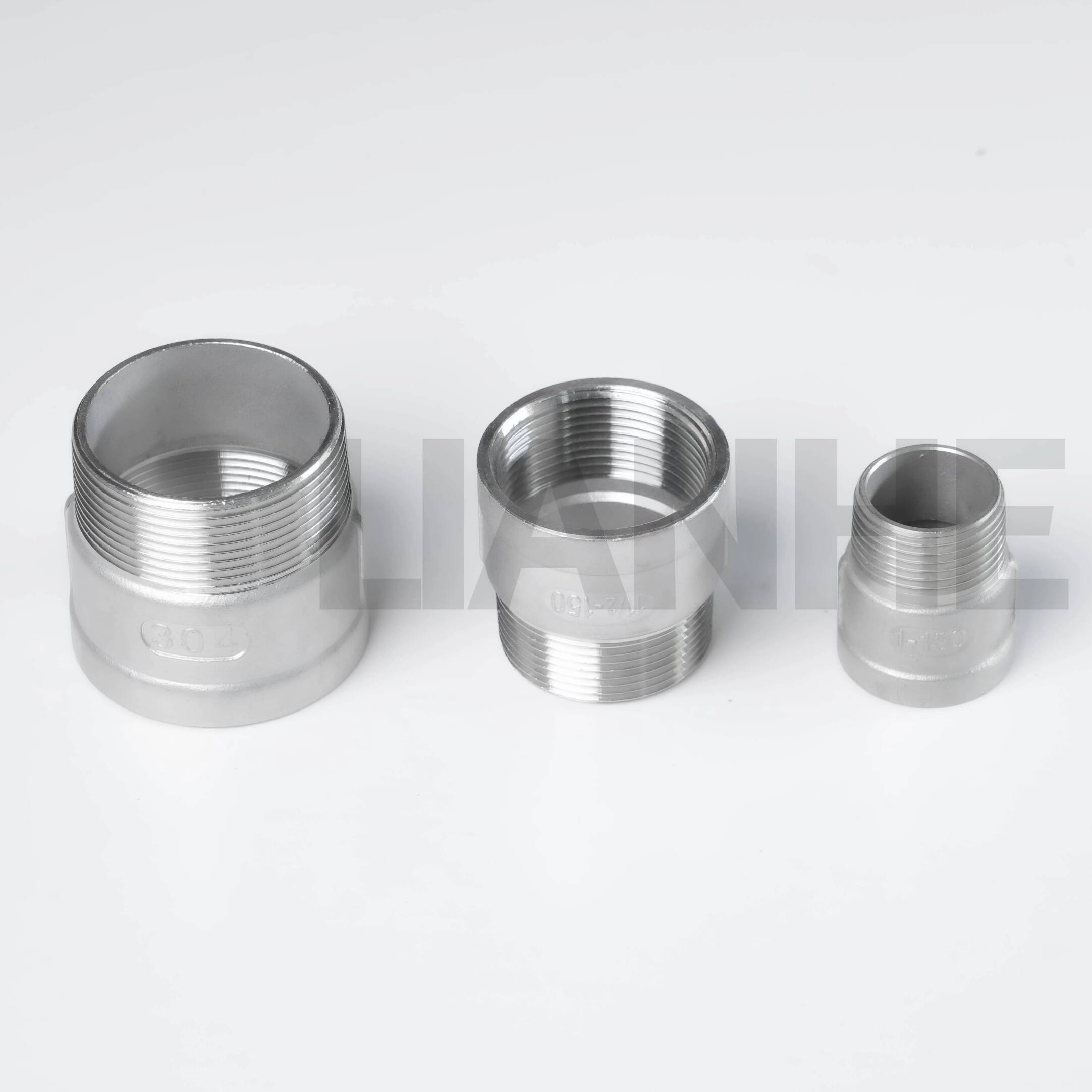

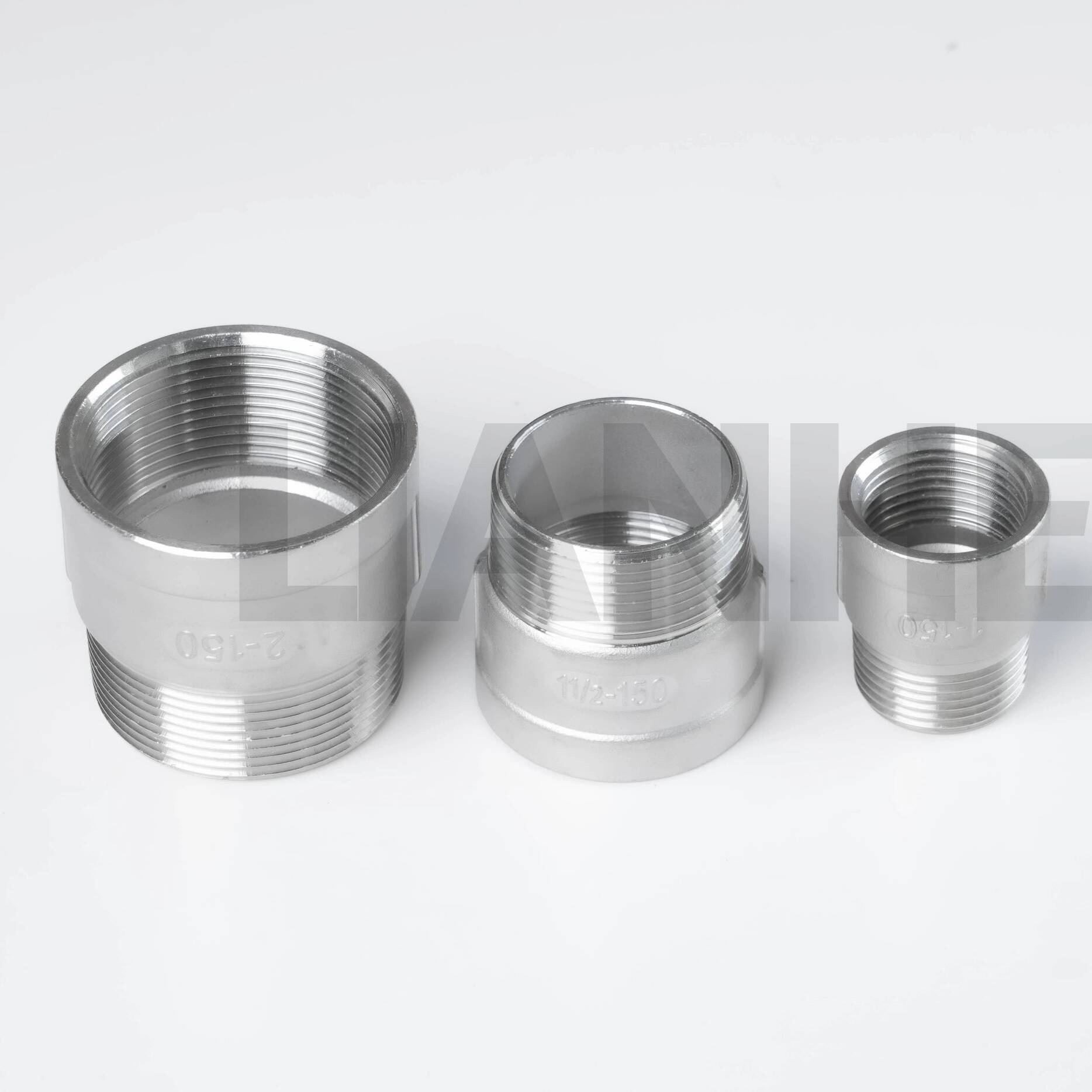

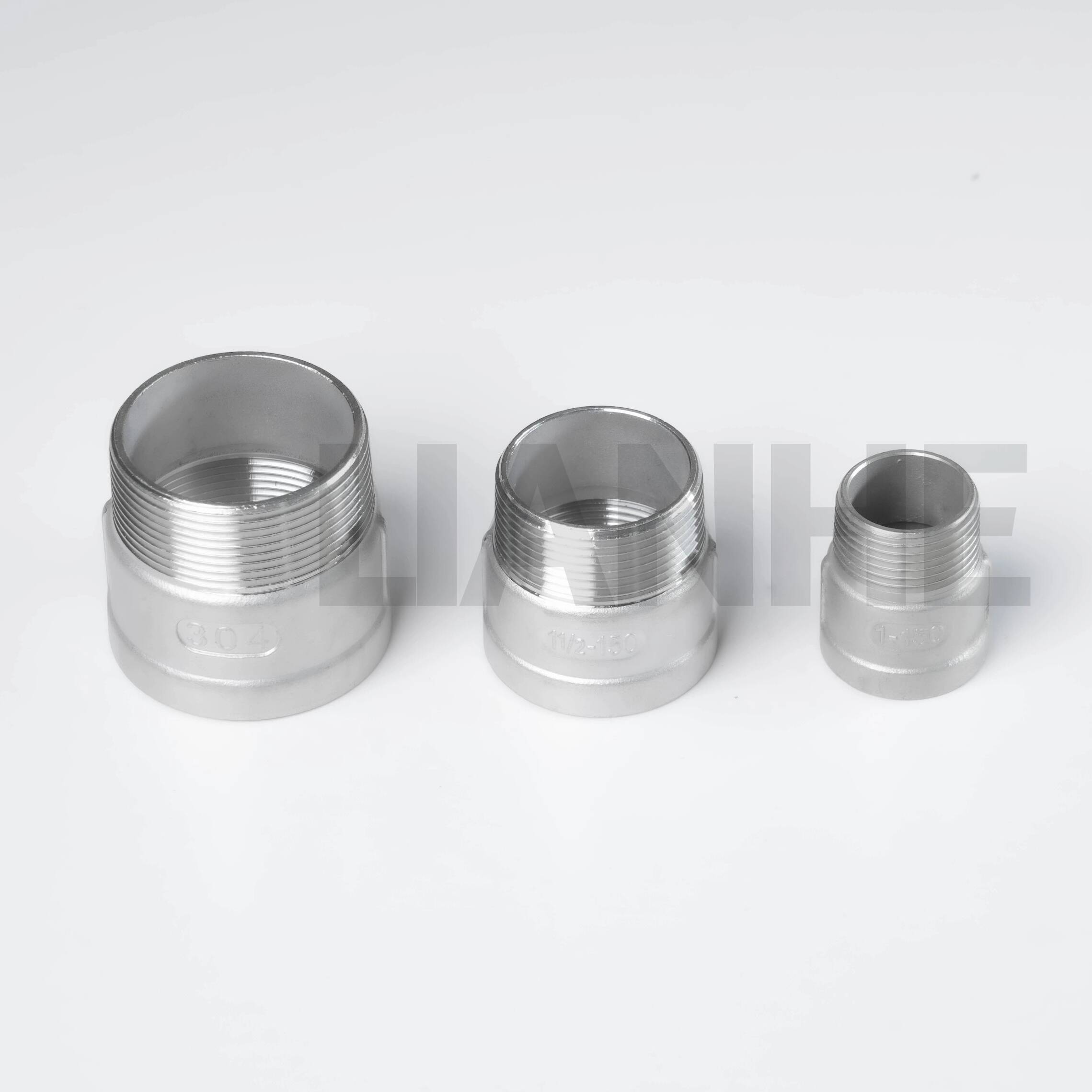

ตัวลดเกลียวสแตนเลส M / F

ข้อมูลจำเพาะทางเทคนิค

ช่วงขนาด:1/4"–4" (DN8–DN100)

ระดับความดัน:รุ่นที่ 150

มาตรฐานที่ใช้บังคับ:MSS SP-43, ISO 4144 และ GB/T 26120

ประเภทการเชื่อมต่อ:การเชื่อมต่อแบบเกลียวหญิงและชาย

มาตรฐานเธรดที่มีจำหน่าย:

• บี 21: BSPT และ BSPP

• ANSI B2.1: NPT

• ดิน 259 และดิน 2999

• ISO228

กระบวนการผลิต:ตัวถังหล่อการลงทุนด้วยเครื่องจักร CNC ที่มีความแม่นยำ

วิธีการหล่อ:การหล่อการลงทุน Lost-Wax

วัสดุที่มีจำหน่าย:

• SS201 และ 1.4372

• SS304 และ 1.4301

• SS316 และ 1.4401

• SS316L และ 1.4404

• เกรดสแตนเลสอื่น ๆ ตามคำขอ

ตัวเลือกการรักษาพื้นผิว:การดองหรือล้างไขมันและการทำความสะอาด

บรรจุภัณฑ์มาตรฐาน:ถุงพลาสติก กล่องส่งออก และพาเลท

ยี่ห้อ:เหลียนเหอ

รหัส HS: 7307220000

สถานที่กำเนิด:เวินโจว เจ้อเจียง จีน

ขนาดสุดท้าย เกรดวัสดุ มาตรฐานของเกลียว การรักษาพื้นผิว และพิกัดแรงดันควรได้รับการยืนยันตามการใช้งานที่ต้องการและข้อกำหนดของโครงการ

สื่อที่เกี่ยวข้อง

สามารถจัดหาผลิตภัณฑ์เพื่อใช้กับตัวกลางของเหลวและก๊าซที่เข้ากันได้ ได้แก่:

• น้ำ

• น้ำมันและของเหลวที่เข้ากันได้

• ก๊าซและตัวกลางก๊าซที่เข้ากันได้

• กรดเจือจางและตัวกลางทางเคมีที่เข้ากันได้

ความเข้ากันได้ของวัสดุและการซีลควรได้รับการประเมินตามองค์ประกอบทางเคมี ความเข้มข้น อุณหภูมิในการทำงาน ความดันของระบบ และอายุการใช้งานที่คาดหวัง

เกรดสแตนเลสที่แตกต่างกันมีระดับความต้านทานการกัดกร่อนที่แตกต่างกัน ลูกค้าควรตรวจสอบวัสดุที่เหมาะสมก่อนใช้งานผลิตภัณฑ์ที่มีกรด สารเคมี คลอไรด์ ก๊าซเชื้อเพลิง หรือตัวกลางที่มีความต้องการอื่นๆ

พื้นที่ใช้งาน

ผลิตภัณฑ์นี้สามารถนำไปใช้ในงานท่ออุตสาหกรรม เชิงพาณิชย์ และอุปกรณ์ได้หลากหลาย รวมถึง:

• ท่อก่อสร้างและอาคารบริการ

• ระบบเชื้อเพลิงและก๊าซโดยใช้วัสดุที่เข้ากันได้และวิธีการปิดผนึก

• อุปกรณ์ทางการแพทย์และท่อสิ่งอำนวยความสะดวก

• อุปกรณ์แปรรูปอาหารและเครื่องดื่ม

• ระบบป้องกันสิ่งแวดล้อม

• อุปกรณ์แปรรูปทางเคมี

• สิ่งอำนวยความสะดวกบำบัดน้ำ

• ท่อส่งน้ำอุตสาหกรรม

• การเชื่อมต่อเครื่องจักรและอุปกรณ์

• ระบบควบคุมของไหลทั่วไป

สำหรับการใช้งานทางการแพทย์ อาหาร เชื้อเพลิง-ก๊าซ สารเคมี หรืออื่นๆ ที่มีการควบคุม ลูกค้าควรยืนยันว่าจำเป็นต้องมีเอกสารประกอบวัสดุเพิ่มเติม การทดสอบผลิตภัณฑ์ การรักษาพื้นผิว การรับรอง หรือการอนุมัติเฉพาะอุตสาหกรรมหรือไม่

กระบวนการผลิต

ตัวผลิตภัณฑ์ผลิตขึ้นโดยใช้การหล่อแบบขี้ผึ้งที่สูญหาย กระบวนการนี้รองรับการผลิตโครงสร้างเหล็กสแตนเลสที่ซับซ้อนด้วยขนาดที่สม่ำเสมอและคุณภาพพื้นผิวที่ดี

หลังจากการหล่อ ขนาดที่สำคัญและการเชื่อมต่อแบบเกลียวจะถูกประมวลผลโดยใช้เครื่องกลึง CNC การตัดเฉือนที่มีความแม่นยำช่วยรักษาความแม่นยำของเกลียว ความสม่ำเสมอของมิติ และความเข้ากันได้กับมาตรฐานการเชื่อมต่อที่ระบุ

ขั้นตอนการผลิตหลักอาจรวมถึง:

1. การเตรียมลวดลายขี้ผึ้ง

2. การทำเปลือกหอยและการอบแห้ง

3. การกำจัดแว็กซ์

4. การหลอมและการหล่อเหล็กกล้าไร้สนิม

5. การถอดเปลือกและการทำความสะอาดการหล่อ

6. การอบชุบด้วยความร้อน ในกรณีที่จำเป็น

7. เครื่องจักรกลซีเอ็นซี

8. การประมวลผลเธรด

9. การรักษาพื้นผิว

10. การตรวจสอบ การทำเครื่องหมาย และการบรรจุหีบห่อ

กระบวนการผลิตจริงอาจแตกต่างกันไปตามข้อกำหนดของผลิตภัณฑ์ เกรดวัสดุ ขนาด และข้อกำหนดในการตรวจสอบ

ตัวเลือกเธรด

การเชื่อมต่อแบบเกลียวตัวเมียและตัวผู้มีจำหน่ายตามข้อกำหนด BS 21, ANSI B2.1, DIN 259/2999 และ ISO 228

เกลียว NPT, BSPT และ BSPP อาจมีโปรไฟล์ ลักษณะเทเปอร์ ขนาดพิทช์ และวิธีการซีลที่แตกต่างกัน ไม่ควรเชื่อมต่อสลับกัน เว้นแต่ความเข้ากันได้ของมิติและการปิดผนึกจะได้รับการยืนยันทางเทคนิคแล้ว

โดยทั่วไป เกลียวท่อเรียวจะสร้างการเชื่อมต่อหลักผ่านการต่อเกลียวและน้ำยาซีลเกลียวที่เหมาะสม เกลียวขนานอาจต้องใช้ปะเก็น หน้าซีล โอริง หรือส่วนประกอบซีลอื่นๆ ขึ้นอยู่กับโครงสร้างของผลิตภัณฑ์

ลูกค้าควรระบุประเภทเกลียวที่ต้องการ ขนาดที่กำหนด โครงสร้างตัวผู้หรือตัวเมีย วิธีการปิดผนึก และข้อมูลส่วนประกอบการผสมพันธุ์เมื่อขอใบเสนอราคา

การรักษาพื้นผิว

ตัวเลือกการรักษาพื้นผิวที่มีอยู่ ได้แก่ การดองหรือการขจัดไขมันและการทำความสะอาด

การดองสามารถช่วยขจัดการปนเปื้อนบนพื้นผิว สีความร้อน และธาตุเหล็กที่ปราศจากสารตะกั่วในระหว่างการผลิต การล้างไขมันและการทำความสะอาดช่วยขจัดน้ำมันเครื่องจักร สิ่งสกปรก และสารตกค้างอื่นๆ ในกระบวนการ

ควรเลือกการรักษาที่เหมาะสมตามการใช้งานที่ต้องการ ข้อกำหนดด้านรูปลักษณ์ ข้อกำหนดด้านความสะอาด และข้อกำหนดของลูกค้า

การขัดเงา การทำทู่ หรือการทำความสะอาดแบบพิเศษเพิ่มเติมอาจมีให้โดยได้รับการยืนยันทางเทคนิค

ใบรับรอง

ใบรับรองที่มีอยู่ได้แก่:

• ISO 9001:2015

• GB/ที 19001-2016

• เอกสาร CE สำหรับผลิตภัณฑ์ที่เกี่ยวข้อง

ขอบเขตและความพร้อมใช้งานของใบรับรองแต่ละรายการควรได้รับการยืนยันตามผลิตภัณฑ์ที่เลือก การใช้งานตามวัตถุประสงค์ การจำแนกประเภทของแรงดัน และตลาดปลายทาง

ใบรับรองการทดสอบและรายงานการตรวจสอบ

รายงานการตรวจสอบและเอกสารคุณภาพสามารถจัดหาได้ตามข้อกำหนดที่ได้รับการยืนยันและข้อกำหนดในการสั่งซื้อ รวมถึง:

• EN 10204 3.1 ใบรับรองการทดสอบวัสดุ

• ใบรับรองการตรวจสอบวัตถุดิบ

• รายงานการทดสอบด้วยภาพรังสี ถ้ามี

• รายงานการทดสอบไฮดรอลิก ถ้ามี

• รายงานการตรวจสอบด้าย

• รายงานการตรวจสอบมิติ

• รายงานการตรวจสอบโดยบุคคลที่สาม

• เอกสารคุณภาพเฉพาะโครงการอื่น ๆ

ขอบเขตการตรวจสอบที่จำเป็น อัตราส่วนตัวอย่าง เอกสาร และการเตรียมการในการให้คำพยานโดยบุคคลที่สามควรได้รับการยืนยันก่อนการผลิต

การควบคุมคุณภาพผลิตภัณฑ์

LIANHE ใช้ขั้นตอนการตรวจสอบตลอดการตรวจสอบวัตถุดิบ การหล่อ การตัดเฉือน การประมวลผลเกลียว การรักษาพื้นผิว การทำเครื่องหมาย และบรรจุภัณฑ์

ขั้นตอนการควบคุมคุณภาพหลักประกอบด้วย:

1. ดำเนินการตรวจสอบวัสดุ PMI และวัดเส้นผ่านศูนย์กลางภายนอกและความหนาของผนังของวัตถุดิบที่เข้ามา

2. การวัดและตรวจสอบการเชื่อมต่อเกลียวระหว่างการตัดเฉือนและการผลิต

3. ตรวจสอบสภาพพื้นผิวและตรวจสอบขนาดเกลียวก่อนทำเครื่องหมายผลิตภัณฑ์

4. ดำเนินการตรวจสอบมิติ ภาพ และข้อกำหนดขั้นสุดท้ายก่อนบรรจุภัณฑ์

5. การตรวจสอบเครื่องหมายการจัดส่ง ฉลาก ปริมาณ วัสดุบรรจุภัณฑ์ และข้อมูลการสั่งซื้อที่เกี่ยวข้องหลังการบรรจุ

ผลิตภัณฑ์ได้รับการอนุมัติสำหรับการจัดส่งหลังจากเสร็จสิ้นขั้นตอนการตรวจสอบที่เกี่ยวข้อง

สามารถจัดเตรียมการทดสอบแรงดันเพิ่มเติม การตรวจสอบองค์ประกอบทางเคมี การทดสอบทางกล หรือการตรวจสอบโดยบุคคลที่สามได้ตามความต้องการของลูกค้าและโครงการ

บรรจุภัณฑ์

ผลิตภัณฑ์แต่ละชิ้นได้รับการปกป้องด้วยถุงพลาสติกเพื่อลดการสัมผัสฝุ่น ความชื้น และการปนเปื้อนบนพื้นผิว

จากนั้นผลิตภัณฑ์จะถูกบรรจุในกล่องส่งออกเสริมความแข็งแรงและรวมไว้บนพาเลทเพื่อการจัดเก็บและการขนส่งระหว่างประเทศ

กล่องที่กำหนดเอง โลโก้ของลูกค้า ฉลาก บาร์โค้ด กล่องไม้ การป้องกันพาเลท และการจัดเตรียมบรรจุภัณฑ์อื่นๆ สามารถจัดเตรียมได้ตามความต้องการในคำสั่งซื้อที่ได้รับการยืนยัน

เงื่อนไขการชำระเงิน

เงื่อนไขการชำระเงินมาตรฐานของเราคือเงินมัดจำ 30% T/T ที่ชำระล่วงหน้า และยอดคงเหลือ T/T 70% ที่ชำระก่อนจัดส่ง

เงื่อนไขการชำระเงินเฉพาะสามารถพูดคุยได้ตามมูลค่าการสั่งซื้อ ความต้องการของผลิตภัณฑ์ และการเตรียมการด้านความร่วมมือ

วิธีการชำระเงินที่ใช้ได้ ได้แก่ :

• ที/ทีโอนเงินผ่านธนาคาร

• เวสเทิร์นยูเนี่ยน

• เพย์พาล

• วิธีการชำระเงินอื่น ๆ ที่ตกลงร่วมกัน

เงื่อนไขการจัดส่ง

เงื่อนไขการค้าที่มีอยู่:EXW, FOB, CFR, CIF, DDP และ DDU

สินค้าสามารถจัดส่งได้โดย:

• ค่าขนส่งทางทะเล

• ค่าขนส่งทางอากาศ

• การขนส่งทางบก

• บริการด่วนระหว่างประเทศ

สามารถเลือกวิธีจัดส่งที่เหมาะสมได้ตามปริมาณการสั่งซื้อ ปริมาณบรรจุภัณฑ์ ปลายทาง วันที่จัดส่งที่ต้องการ และงบประมาณในการขนส่ง

ค่าจัดส่ง เวลาขนส่ง ข้อกำหนดบรรจุภัณฑ์ และเงื่อนไขการจัดส่งควรได้รับการยืนยันก่อนจัดส่ง
