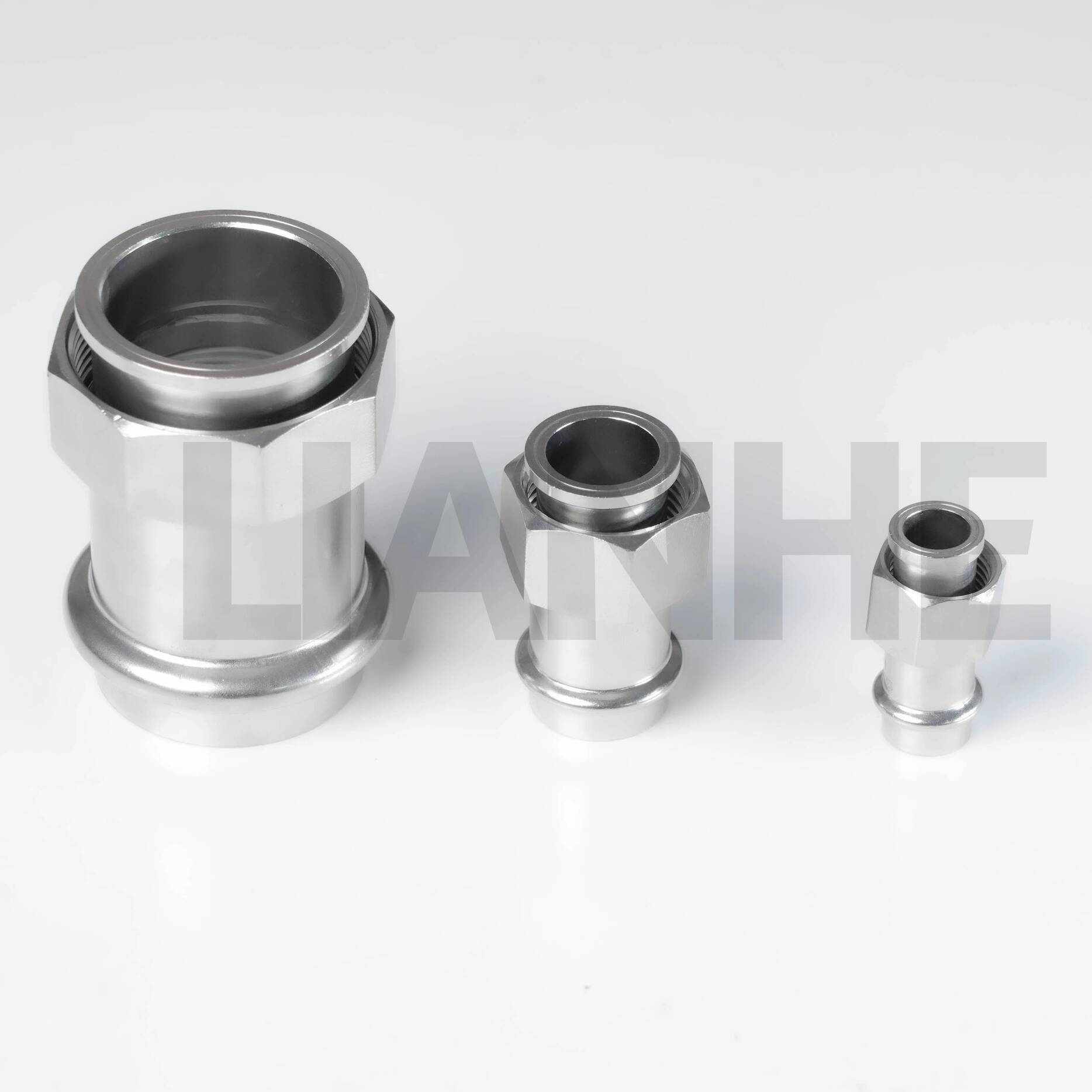

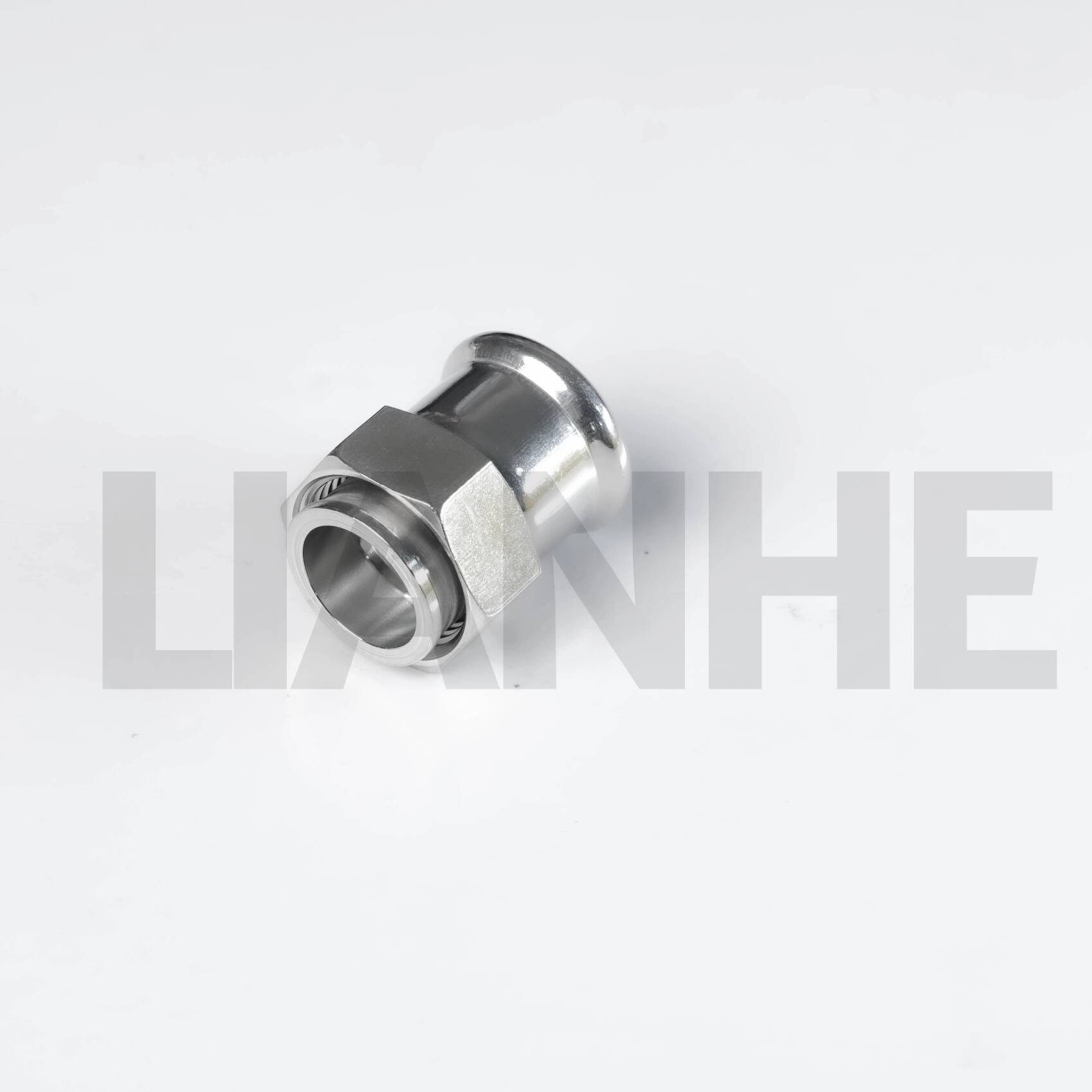

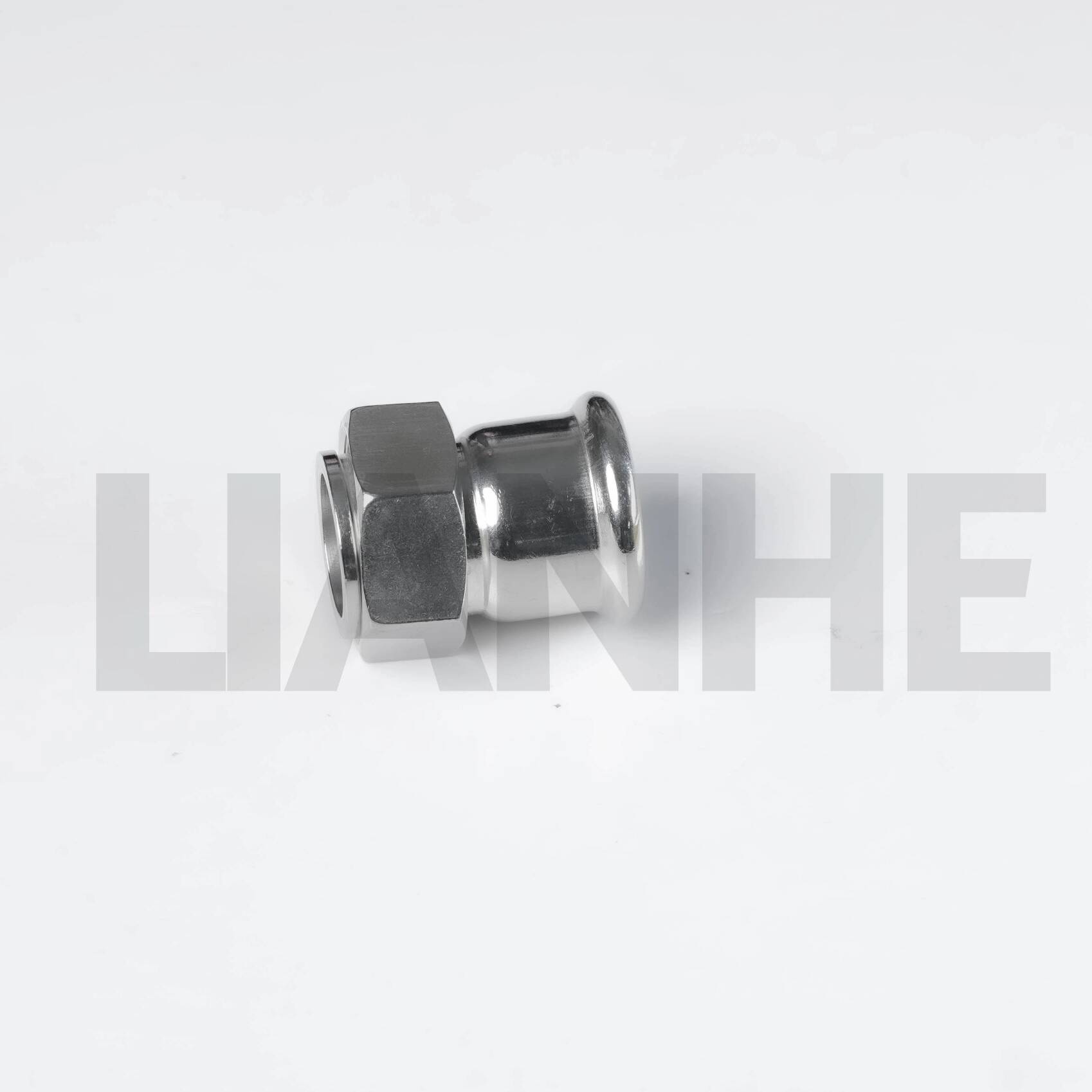

สหภาพกดสแตนเลส / ข้อต่อ

ข้อมูลจำเพาะทางเทคนิค

ช่วงขนาด:1/4"–4" (DN10–DN100)

ความหนาของผนัง:0.6–2.0 มม

มาตรฐานที่ใช้บังคับ:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN และ ASME

วัสดุที่มีจำหน่าย:

• 0Cr18Ni9, SS304, S30408, SUS304 และ 1.4301

• 0Cr17Ni12Mo2, SS316 และ SUS316

• SS304L, S30403 และ 1.4306

• SS316L, S31603 และ 1.4404

วัสดุแหวนซีลที่มีจำหน่าย:CIIR, EPDM, PTFE และ NBR

ตัวเลือกปลายซ็อกเก็ต:ประเภท D และประเภท S

มาตรฐานเธรดที่มีจำหน่าย:NPT, BSPP และ BSPT

ความดันที่กำหนด:PN16

แรงดันทดสอบอุทกสถิต:2.5 เมกะปาสคาล

ความดันทดสอบความแน่นหนา:1.05 เมกะปาสคาล

ช่วงอุณหภูมิปะเก็นที่ใช้บังคับ:-20°ซ ถึง +110°ซ

กระบวนการผลิต:ขึ้นรูปด้วยกลไกจากท่อสแตนเลส

ตัวเลือกการรักษาพื้นผิว:การขัดแบบสั่นสะเทือน การขัดแบบแม่เหล็ก และการกัดกรด

เครื่องหมายผลิตภัณฑ์:โลโก้-OD-WT-วัสดุ สามารถใช้โลโก้ของลูกค้า แบรนด์ส่วนตัว ข้อมูลแบทช์ และเครื่องหมายที่กำหนดเองอื่นๆ ได้ตามความต้องการในการสั่งซื้อเฉพาะ

บรรจุภัณฑ์มาตรฐาน:ถุงพลาสติก กล่องส่งออก และลังไม้

ใบรับรอง:GB/T 19001-2016, ISO 9001:2015, เอกสาร CE สำหรับผลิตภัณฑ์ที่เกี่ยวข้อง และใบอนุญาตด้านสุขอนามัย

ยี่ห้อ:เหลียนเหอ

รหัส HS: 7307230000

สถานที่กำเนิด:เวินโจว เจ้อเจียง จีน

ขีดจำกัดความดันและอุณหภูมิในการทำงานจริงขึ้นอยู่กับขนาดผลิตภัณฑ์ ความหนาของผนัง เกรดสแตนเลส วัสดุแหวนซีล ตัวกลางในการขนย้าย มาตรฐานเกลียว โปรไฟล์ซ็อคเก็ต และข้อกำหนดของโครงการที่เกี่ยวข้อง

สื่อที่เกี่ยวข้อง

สามารถจัดหาผลิตภัณฑ์เพื่อใช้กับตัวกลางของเหลวและก๊าซที่เข้ากันได้หลายประเภท รวมถึง:

• น้ำดื่ม

• น้ำเย็นและน้ำร้อน

• น้ำเสีย

• น้ำอุตสาหกรรม

• น้ำมันและของเหลวที่เข้ากันได้

• ก๊าซและตัวกลางก๊าซที่เข้ากันได้

ก่อนที่จะเลือกวัสดุหรือวงแหวนซีล ลูกค้าควรยืนยันความเข้ากันได้กับสื่อที่ขนส่ง แรงดันใช้งาน อุณหภูมิในการทำงาน และสภาพแวดล้อมการติดตั้ง

พื้นที่ใช้งาน

ผลิตภัณฑ์นี้สามารถนำไปใช้ในโครงการเชิงพาณิชย์ ที่อยู่อาศัย อุตสาหกรรม ทางทะเล และโครงสร้างพื้นฐานที่หลากหลาย รวมถึง:

• โครงการวิศวกรรมและโครงสร้างพื้นฐาน

• เรือและการติดตั้งทางทะเล

• อาคารพาณิชย์

• อาคารที่อยู่อาศัย

• โรงพยาบาลและสถานพยาบาล

• โรงแรมและสิ่งอำนวยความสะดวกสาธารณะ

• อุปกรณ์ป้องกันสิ่งแวดล้อม

• ระบบบำบัดน้ำ

• การติดตั้งเครื่องทำความร้อน

• ระบบปรับอากาศ

• สิ่งอำนวยความสะดวกการประมวลผลทางอุตสาหกรรม

อาจนำไปใช้ในระบบประปา ระบบจำหน่ายก๊าซ ท่อส่งน้ำดื่มโดยตรง ระบบน้ำเสีย ท่อป้องกันสิ่งแวดล้อม ระบบไอน้ำ เครือข่ายทำความร้อน ท่อเครื่องปรับอากาศ และระบบน้ำอุตสาหกรรม

ควรเลือกการกำหนดค่าขั้นสุดท้ายตามแรงดันใช้งาน อุณหภูมิในการทำงาน เกรดสแตนเลส วัสดุแหวนซีล ประเภทของเกลียว โปรไฟล์การเชื่อมต่อ และมาตรฐานโครงการในพื้นที่

ข้อดีของผลิตภัณฑ์

1. ความแข็งแรงทางกลสูงและเสถียรภาพของโครงสร้าง

2. ทนต่อการกัดกร่อนและออกซิเดชั่นได้ดีเยี่ยม

3. อายุการใช้งานยาวนาน

4. ความต้านทานการไหลภายในต่ำ

5. ประสิทธิภาพการสั่นสะเทือนและแผ่นดินไหวที่ดี

6. ประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้

7. โครงสร้างสแตนเลสที่รับผิดชอบต่อสิ่งแวดล้อม

8. การติดตั้งที่รวดเร็วและสะดวก

9. เหมาะสำหรับติดตั้งแบบปกปิดตามที่ได้รับอนุญาต

10. ลดต้นทุนการติดตั้งและบำรุงรักษาโดยรวม

11. ทนต่อการสึกหรอและการเสียรูปได้ดี

12. โครงสร้างที่ถูกสุขลักษณะสำหรับระบบน้ำดื่มที่เหมาะสม

13. ประสิทธิภาพการปิดผนึกที่เชื่อถือได้พร้อมลดความเสี่ยงในการรั่วซึม

การเตรียมท่อที่ถูกต้อง ความลึกของการแทรก การเลือกแหวนซีล การระบุเกลียว การสอบเทียบเครื่องมือ และการตรวจสอบขั้นสุดท้าย ถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพที่เชื่อถือได้

โปรไฟล์ซ็อคเก็ตชนิด D และชนิด S อาจต้องใช้เครื่องมือกดหรือขากรรไกรที่แตกต่างกัน ลูกค้าควรยืนยันโปรไฟล์การเชื่อมต่อที่จำเป็นก่อนสั่งซื้อและติดตั้ง

เกลียว NPT, BSPT และ BSPP มีโปรไฟล์และวิธีการซีลที่แตกต่างกัน ไม่ควรเชื่อมต่อสลับกันเว้นแต่ความเข้ากันได้ของขนาดและการปิดผนึกจะได้รับการยืนยันทางเทคนิค

การทดสอบผลิตภัณฑ์

ขั้นตอนการทดสอบที่ใช้ได้ ได้แก่:

• การทดสอบแรงดันอุทกสถิต

• การทดสอบความแน่นหนา

• การทดสอบแรงดันการทำงาน

• การทดสอบแรงดันลบ

• การทดสอบการดึงออก

• การทดสอบการหมุนเวียนของอุณหภูมิน้ำเย็นและน้ำร้อน

• การทดสอบการดัดงอและแรงบิดแบบอุทกสถิต

• การทดสอบการสั่นสะเทือนของอุทกสถิต

• การทดสอบแรงกระแทกอุทกสถิต

รายการทดสอบที่เกี่ยวข้องและอัตราส่วนการสุ่มตัวอย่างขึ้นอยู่กับข้อกำหนดที่เลือก มาตรฐานที่ใช้บังคับ การใช้งานที่ต้องการ และแผนการตรวจสอบที่ได้รับการยืนยัน

การตรวจสอบการจัดส่ง

สินค้าได้รับการตรวจสอบก่อนจัดส่ง การตรวจสอบการส่งมอบมาตรฐานครอบคลุมถึง:

• เกรดวัสดุ

• สภาพพื้นผิว

• ขนาดสินค้า

• เส้นผ่านศูนย์กลางภายนอกและความหนาของผนัง

• ขนาดซ็อกเก็ต

• ขนาดเกลียว หากมี

• ประสิทธิภาพอุทกสถิต

• ประสิทธิภาพการสุญญากาศ

• เครื่องหมายผลิตภัณฑ์

• ปริมาณและบรรจุภัณฑ์

รายงานการตรวจสอบโรงงานและใบรับรอง

รายงานการตรวจสอบและเอกสารคุณภาพสนับสนุนสามารถจัดหาได้ตามความต้องการในการสั่งซื้อที่ได้รับการยืนยัน ได้แก่:

• EN 10204 3.1 ใบรับรองการทดสอบวัสดุ

• ใบรับรองการตรวจสอบวัตถุดิบ

• รายงานการทดสอบด้วยภาพรังสี ถ้ามี

• รายงานการทดสอบการซีลไฮดรอลิก

• รายงานการตรวจสอบด้าย หากมี

• รายงานการตรวจสอบซ็อกเก็ตและมิติ

• รายงานการตรวจสอบโดยบุคคลที่สาม

• เอกสารคุณภาพเฉพาะโครงการอื่น ๆ

ขอบเขตการตรวจสอบที่กำหนด อัตราการทดสอบ เอกสาร และการเตรียมการในการให้คำพยานโดยบุคคลที่สามควรได้รับการยืนยันก่อนการผลิต

การควบคุมคุณภาพผลิตภัณฑ์

LIANHE ใช้ขั้นตอนการตรวจสอบในกระบวนการและขั้นสุดท้ายตลอดการผลิต ผลิตภัณฑ์ได้รับการตรวจสอบก่อนจัดส่งเพื่อตรวจสอบว่าวัสดุ ขนาด พื้นผิว พื้นที่เชื่อมต่อ เครื่องหมาย และบรรจุภัณฑ์เป็นไปตามข้อกำหนดการสั่งซื้อที่ยืนยันแล้ว

ขั้นตอนการควบคุมคุณภาพหลักประกอบด้วย:

1. ตรวจสอบเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง เกรดวัสดุ และสภาพพื้นผิวของวัตถุดิบที่เข้ามา

2. การตรวจสอบความยาว ตำแหน่งการตัด และสภาพปลายของวัตถุดิบหลังการตัด

3. การตรวจสอบช่องต่อ เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง เกลียว และขนาดที่สำคัญอื่นๆ หลังจากการตัดเฉือนและการขึ้นรูปเชิงกล

4. การตรวจสอบขนาดรอยเชื่อม ลักษณะรอยเชื่อม และคุณภาพพื้นผิวหลังการเชื่อมและการขึ้นรูป ตามความเหมาะสม

5. การตรวจสอบพื้นผิวของผลิตภัณฑ์ ขนาด และพื้นที่เชื่อมต่อหลังการอบชุบด้วยความร้อน

6. การตรวจสอบคุณภาพพื้นผิวหลังจากการขัดด้วยการสั่นสะเทือน การขัดด้วยแม่เหล็ก การกัดกรด หรือการปรับสภาพพื้นผิวอื่นๆ

7. ดำเนินการทดสอบแรงดันไฮดรอลิกและสุญญากาศตามข้อกำหนดการตรวจสอบที่เกี่ยวข้อง

8. การตรวจสอบเครื่องหมายผลิตภัณฑ์ ปริมาณ วัสดุบรรจุภัณฑ์ ฉลาก และเครื่องหมายการขนส่งก่อนจัดส่ง

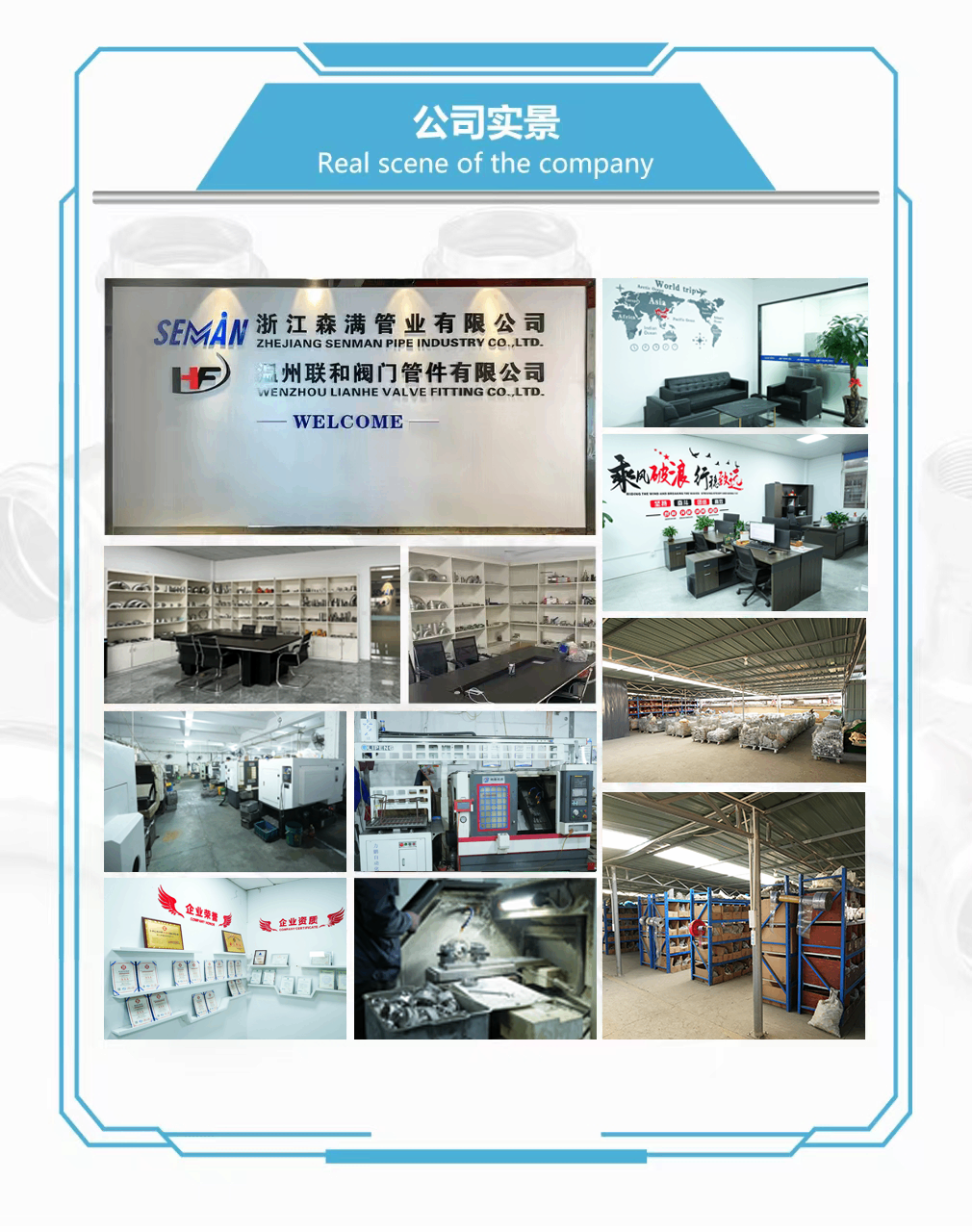

อุปกรณ์การผลิต

โรงงานผลิตของเราประกอบด้วยสายการผลิตเชื่อมท่ออัตโนมัติ 5 สาย เครื่องตัดด้วยเลเซอร์ 2 เครื่อง เครื่องขัดแบบสั่น 5 เครื่อง เครื่องขัดแม่เหล็ก 2 เครื่อง หน่วยทดสอบสุญญากาศและทดสอบไฮดรอลิก 5 เครื่อง เครื่องขึ้นรูป 3 เครื่อง เครื่องเซาะร่อง 3 เครื่อง เครื่องเจาะ 2 เครื่อง เครื่องกลึง CNC 10 เครื่อง และเครื่องประมวลผลขั้นสุดท้าย 6 เครื่อง

อุปกรณ์เพิ่มเติม ได้แก่ เครื่องไฮโดรฟอร์มแนวตั้ง 2 เครื่อง เครื่องไฮโดรฟอร์มแบบเฟรม 2 เครื่อง เครื่องดัดท่อ 10 เครื่อง เครื่องเชื่อมอาร์กอนอาร์กอัตโนมัติ 8 เครื่อง เครื่องวาดแบบไฮดรอลิก 4 เครื่อง เครื่องเจาะไฮดรอลิกความเร็วสูง 4 เครื่อง เครื่องทำเครื่องหมายด้วยเลเซอร์ 2 เครื่อง หน่วยบรรจุภัณฑ์ 2 เครื่อง และอุปกรณ์การผลิตและตรวจสอบอื่น ๆ ที่เกี่ยวข้อง

ความสามารถในการผลิตเหล่านี้สนับสนุนการเตรียมวัตถุดิบ การตัด การขึ้นรูปด้วยเครื่องจักร การเชื่อม การอบชุบด้วยความร้อน การแปรรูปเกลียว การตกแต่งพื้นผิว การทดสอบ การทำเครื่องหมายผลิตภัณฑ์ การตรวจสอบ และการส่งออกบรรจุภัณฑ์

บรรจุภัณฑ์

ผลิตภัณฑ์แต่ละชิ้นได้รับการปกป้องด้วยถุงพลาสติกเพื่อลดการสัมผัสความชื้น ฝุ่น และการปนเปื้อนบนพื้นผิว จากนั้นผลิตภัณฑ์จะถูกบรรจุในกล่องส่งออกเสริมแรงและรวมไว้ในลังไม้เมื่อจำเป็น

กล่องที่กำหนดเอง โลโก้ของลูกค้า ฉลาก บาร์โค้ด การบรรจุพาเลท และการจัดเตรียมบรรจุภัณฑ์ส่งออกอื่น ๆ สามารถจัดเตรียมได้ตามความต้องการในคำสั่งซื้อที่ได้รับการยืนยัน

เงื่อนไขการชำระเงิน

เงื่อนไขการชำระเงินมาตรฐานของเราคือเงินมัดจำ 30% T/T ที่ชำระล่วงหน้า และยอดคงเหลือ T/T 70% ที่ชำระก่อนจัดส่ง เงื่อนไขการชำระเงินเฉพาะสามารถพูดคุยได้ตามมูลค่าการสั่งซื้อและข้อกำหนดความร่วมมือ

วิธีการชำระเงินที่ใช้ได้ ได้แก่ T/T, Western Union, PayPal และวิธีการอื่นๆ ที่ตกลงร่วมกัน

เงื่อนไขการจัดส่ง

เงื่อนไขการค้าที่มีอยู่:EXW, FOB, CFR, CIF, DDP และ DDU

สินค้าสามารถจัดส่งโดยการขนส่งทางทะเล การขนส่งทางอากาศ การขนส่งทางบก หรือบริการด่วนระหว่างประเทศ

คุณสามารถเลือกวิธีการจัดส่งได้ตามปริมาณการสั่งซื้อ ปริมาณบรรจุภัณฑ์ ปลายทาง กำหนดการจัดส่งที่ต้องการ และงบประมาณในการขนส่ง

ปริมาณการสั่งซื้อขั้นต่ำและสต็อก

ปริมาณการสั่งซื้อขั้นต่ำ:ปกติ 5–10 ชิ้น ขึ้นอยู่กับข้อมูลจำเพาะของผลิตภัณฑ์และสินค้าคงคลังปัจจุบัน

เรารักษาสินค้าคงคลังสำหรับผลิตภัณฑ์ปกติจำนวนมากและขนาดที่ร้องขอโดยทั่วไป สินค้าที่เลือกอาจมีสินค้าถึง 5,000 ชิ้น เนื่องจากสินค้าคงคลังเปลี่ยนแปลงอย่างต่อเนื่อง จึงควรยืนยันปริมาณสต็อกจริงและความพร้อมในการจัดส่งทันทีอีกครั้งเมื่อขอใบเสนอราคา

ตัวอย่างและใบเสนอราคา

ตัวอย่างฟรี:อาจจัดให้มีตัวอย่างฟรีสำหรับการตรวจสอบมิติและการประเมินคุณภาพ โดยปกติค่าธรรมเนียมการจัดส่งด่วนระหว่างประเทศจะชำระโดยผู้รับ

เวลาใบเสนอราคา:โดยปกติภายในสามชั่วโมงทำงานหลังจากได้รับข้อกำหนดและปริมาณที่ครบถ้วน

ความถูกต้องของใบเสนอราคา:โดยปกติจะใช้เวลา 3-7 วัน ขึ้นอยู่กับราคาวัตถุดิบสแตนเลส อัตราแลกเปลี่ยน และสภาวะตลาดในปัจจุบัน

เวลาการส่งมอบ

สินค้าขนาดปกติที่มีในสต็อกสามารถจัดส่งได้ภายใน 3-7 วัน

โดยปกติการสั่งซื้อที่ต้องผลิตใหม่จะใช้เวลาประมาณ 25 วัน กำหนดการส่งมอบจริงขึ้นอยู่กับข้อกำหนด ความพร้อมของวัสดุ ปริมาณการสั่งซื้อ ข้อกำหนดในการตรวจสอบ บรรจุภัณฑ์ที่ปรับแต่งเอง และแผนการผลิตของโรงงานในปัจจุบัน

บริการหลังการขาย

ระยะเวลาการรับประกันคุณภาพผลิตภัณฑ์มาตรฐานของเราคือหนึ่งปี หากปัญหาด้านคุณภาพที่เกี่ยวข้องกับการผลิตได้รับการยืนยันในระหว่างระยะเวลาการรับประกัน ทีมงานของเราจะตรวจสอบสาเหตุและจัดหาวิธีแก้ปัญหาด้านเทคนิคหรือหลังการขายที่เหมาะสม

ลูกค้าควรระบุหมายเลขคำสั่งซื้อ ข้อมูลจำเพาะของผลิตภัณฑ์ เงื่อนไขการติดตั้ง แรงดันใช้งาน อุณหภูมิในการทำงาน สื่อที่ขนส่ง และรูปถ่ายหรือวิดีโอที่เกี่ยวข้องเพื่อช่วยในการประเมินทางเทคนิค

บริการของเรา

1. ความรู้ที่กว้างขวางเกี่ยวกับตลาดต่างประเทศและความสามารถในการสนับสนุนข้อกำหนดทางเทคนิคและเชิงพาณิชย์ที่แตกต่างกัน

2. การผลิตโดยตรงจากโรงงานของเราเองในเมืองเหวินโจว เจ้อเจียง ประเทศจีน

3. ทีมงานด้านเทคนิคและการผลิตที่มีประสบการณ์มุ่งเน้นการรักษาคุณภาพที่สม่ำเสมอ

4. ระบบการผลิตและการควบคุมต้นทุนที่มีประสิทธิภาพซึ่งออกแบบมาเพื่อให้ราคาโรงงานแข่งขันได้

5. มีประสบการณ์มากมายในด้านการผลิต การจัดการคุณภาพ บรรจุภัณฑ์เพื่อการส่งออก และการขายระหว่างประเทศ

ยี่ห้อ:เหลียนเหอ
สถานที่กำเนิด:เวินโจว เจ้อเจียง จีน
