ฝา BW สเตนเลส ทนต่อการกัดกร่อน สำหรับการซีลปลายท่อ

ภาพรวม

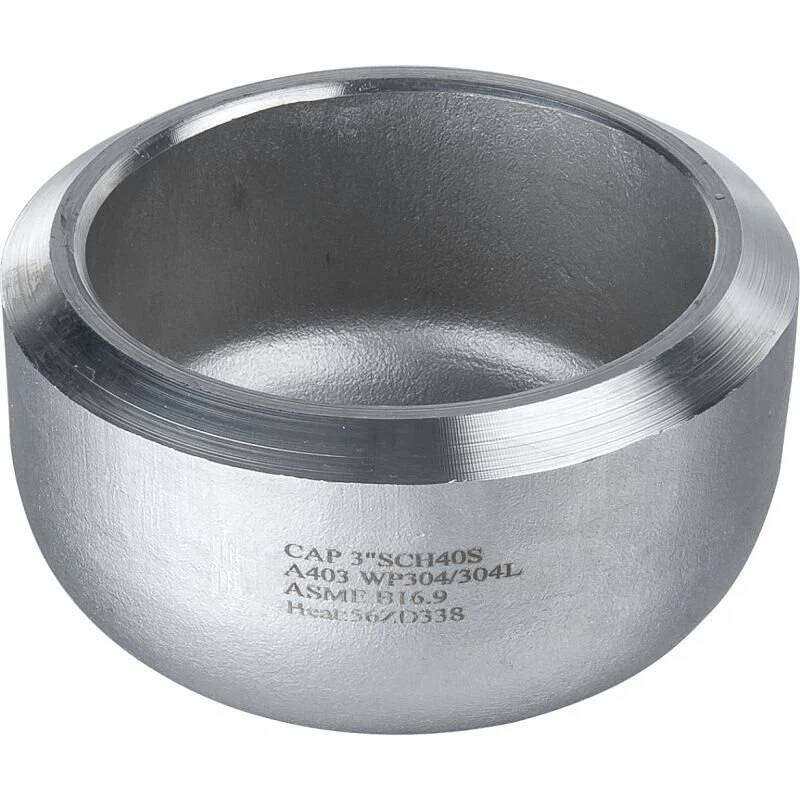

ฝาปิดสเตนเลสสตีล BW (การเชื่อมชน) ที่ทนต่อการกัดกร่อนเป็นข้อต่อท่อที่ทนทานซึ่งออกแบบมาเพื่อปิดผนึกปลายท่อเชื่อมชนอย่างถาวรในสภาพแวดล้อมที่รุนแรงและมีฤทธิ์กัดกร่อน ฝาครอบนี้สร้างจากสเตนเลสสตีล 304 หรือ 316 โดดเด่นด้วยการออกแบบที่ไร้รอยต่อและปลายเชื่อมแบบชน (ตามมาตรฐาน ANSI B16.25) ทำให้มั่นใจได้ถึงประสิทธิภาพการป้องกันการรั่วไหลและความสมบูรณ์ของโครงสร้างในระบบแรงดันสูง

คุณสมบัติ

วัสดุและการออกแบบระดับพรีเมี่ยม:

สเตนเลสสตีลไร้ตะเข็บ (304/316) ที่มีรูปร่างทรงโดม (ทรงรีหรือแบบจาน) เพื่อกระจายแรงกดอย่างสม่ำเสมอ ได้รับการจัดอันดับสำหรับแรงดันใช้งานสูงสุด 3,000 PSI (สแตนเลสสตีล 316 ตาราง 160)

ปลายเชื่อมชนมีขอบเอียง (37.5°) สำหรับการเชื่อมเจาะเต็ม เป็นไปตาม ASME B16.9 และเหมาะสำหรับการยุติท่อขั้นวิกฤต

ความต้านทานต่อสิ่งแวดล้อม:

รุ่นสเตนเลสสตีล 316 ที่มีโมลิบดีนัม 3.5% ต้านทานการแตกเป็นรูในน้ำทะเล คลอไรด์ และซัลไฟด์ โดยมีพื้นผิวแบบพาสซีฟที่ช่วยยืดอายุการใช้งานได้ 50% ในสภาพแวดล้อมทางทะเล

ช่วงอุณหภูมิ: -250°C ถึง 800°C เหมาะสำหรับขั้วปลาย LNG แช่แข็งและท่อระบายไอเสียจากเตาเผาอุณหภูมิสูง

การติดตั้งและการปฏิบัติตามข้อกำหนด:

มีจำหน่ายในขนาด 1" ถึง 48" NPS โดยมีความหนาของผนังตรงกับกำหนดการไปป์ไลน์ (40/80/160) รับประกันความเข้ากันได้กับรหัสท่อกระบวนการ ASME B31.3

ตัวเลือกการรักษาความร้อน (บรรเทาความเครียด) สำหรับฝาปิดที่มีผนังหนาเพื่อขจัดความเครียดที่เกิดจากการเชื่อมในการใช้งานที่อุณหภูมิสูง

การควบคุมคุณภาพ:

การทดสอบอุทกสถิต 100% (1.5x MAWP) และการตรวจสอบขนาด พร้อมใบรับรองวัสดุ (MTC) ที่ให้ไว้สำหรับการตรวจสอบย้อนกลับในอุตสาหกรรมที่ได้รับการควบคุม

แอปพลิเคชัน

เหมาะสำหรับการปิดผนึกปลายท่อแบบถาวรในสภาพแวดล้อมที่รุนแรง:

น้ำมันและก๊าซนอกชายฝั่ง: ปิดผนึกหลุมผลิตที่ถูกทิ้งร้างและจุดสิ้นสุดท่อส่งก๊าซใต้ทะเล ด้วยสแตนเลสสตีล 316 ตรงตามมาตรฐาน NACE MR0175 สำหรับสภาพแวดล้อมที่มีก๊าซเปรี้ยว

โรงงานเคมี: การยุติท่อของเหลวที่มีฤทธิ์กัดกร่อนในถังเก็บและถังปฏิกิริยา เป็นไปตามมาตรฐาน OSHA สำหรับการบรรจุวัตถุอันตราย

การผลิตไฟฟ้า: การปิดผนึกจุดสิ้นสุดของท่อส่งไอน้ำในระบบบายพาสกังหัน ด้วยสแตนเลส 304 ต้านทานการเกิดออกซิเดชันที่ 550°C เป็นเวลา 10+ ปี

วิศวกรรมทางทะเล: ปิดผนึกการเจาะตัวถังและทางออกของถังอับเฉาด้วยสแตนเลส 316 ทนทานต่อการจมอยู่ในน้ำเค็มอย่างต่อเนื่อง

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างฝาปิดและหน้าแปลนบอด?

ตอบ:ฝาปิดเชื่อมเข้ากับปลายท่อโดยตรง ในขณะที่หน้าแปลนตาบอดถูกปิดและนำกลับมาใช้ใหม่ได้ ฝาปิดเป็นแบบถาวร หน้าแปลนสามารถถอดออกได้

ถาม: สามารถใช้ฝาปิดเพื่อปิดท่อชั่วคราวได้หรือไม่?

ตอบ:ใช่ แต่แนะนำให้ทำการเชื่อมแบบถาวรเพื่อการใช้งานในระยะยาว สำหรับการปิดชั่วคราว ให้ใช้หน้าแปลนตาบอดหรือโอเล็ตแบบถอดปลั๊กได้

ถาม: จะมั่นใจได้อย่างไรว่าการเชื่อมเจาะทะลุสำหรับฝาผนังหนา?

ตอบ:ใช้ GTAW (TIG) กับการเชื่อมหลายรอบ เพื่อให้มั่นใจว่าแต่ละรอบทะลุได้ 100% ตามที่ตรวจสอบโดยการทดสอบด้วยรังสี (RT)

ถาม: มีการออกแบบฝาปิดที่ปลอดภัยจากไฟในสภาพแวดล้อมที่ติดไฟได้หรือไม่?

ตอบ:ได้ ฝาครอบสามารถออกแบบด้วยวัสดุที่ปลอดภัยจากไฟ (เช่น ปะเก็นกราไฟท์สำหรับหน้าแปลน) แม้ว่าตัวฝาปิดจะแข็งและไม่ต้องใช้ปะเก็นก็ตาม
