ข้องอสแตนเลสแรงดันสูง 90DEG BW LR สำหรับระบบที่สำคัญ

ภาพรวม

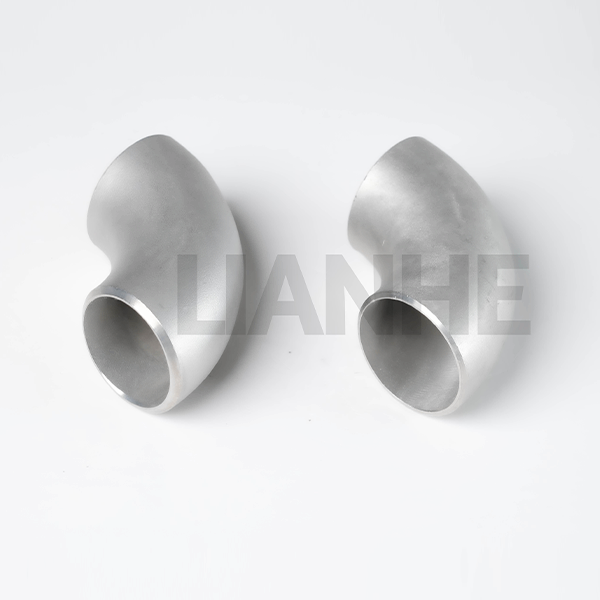

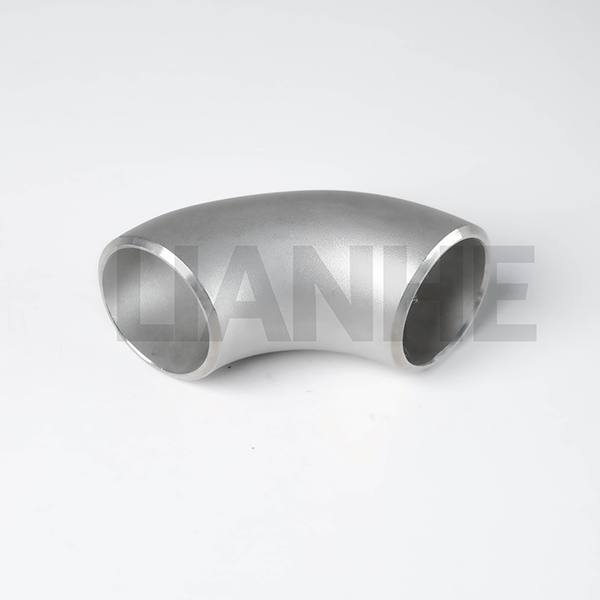

ข้องอ LR (รัศมียาว) สเตนเลสสตีลความดันสูง 90 องศา BW (เชื่อมชน) เป็นข้อต่อท่อที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งออกแบบมาสำหรับระบบท่อที่มีแรงดันสูงและมีความสมบูรณ์สูง ซึ่งประสิทธิภาพการไหลและความเสถียรของโครงสร้างเป็นสิ่งสำคัญยิ่ง ข้องอนี้สร้างจากสเตนเลสสตีล 304 หรือ 316 ที่ไร้รอยต่อ มีรัศมี 1.5D และปลายเชื่อมแบบชน (ตามมาตรฐาน ANSI B16.25) ทำให้สูญเสียแรงดันน้อยที่สุดและทนทานต่อความล้าสูงสุดในการใช้งานที่สำคัญ

คุณสมบัติ

การออกแบบไร้รอยต่อระดับพรีเมี่ยม:

อัดรีดจากเหล็กกล้าไร้สนิมแท่งเดียว (304/316) ขจัดรอยเชื่อมและจุดอ่อน ด้วยความต้านทานแรงดึงขั้นต่ำ 515 MPa และการยืดตัว ≥30%

การเชื่อมชนปลายด้วยมุมเอียงที่แม่นยำ (37.5° ±1.5°) สำหรับการเชื่อมแบบเจาะเต็ม เป็นไปตามรหัส ASME B31.1 (การวางท่อแบบใช้กำลัง) และ B31.3 (การวางท่อแบบกระบวนการ)

วิศวกรรมการไหลและความเครียด:

รัศมีเส้นศูนย์กลาง 1.5D (ตามมาตรฐาน ANSI B16.9) ช่วยลดความต้านทานการไหลลง 20% เมื่อเทียบกับข้องอมาตรฐาน โดยมีพื้นผิวภายในไฮโดรฟอร์ม (Ra ≤1.6μm) สำหรับการไหลแบบราบเรียบ

ส่วนส้นเท้าและนิ้วเท้าเสริมความแข็งแรง (ความหนาของผนัง 1.2 เท่า) ทนต่อแรงขยายตัวเนื่องจากความร้อนและการสั่นสะเทือน มีความสำคัญอย่างยิ่งต่อการเชื่อมต่อปั๊มและคอมเพรสเซอร์ในโรงกลั่น

ประสิทธิภาพด้านสิ่งแวดล้อมขั้นสูงสุด:

รุ่นสเตนเลสสตีล 316 ที่มีโมลิบดีนัม 2% ต้านทานการเกิดรูพรุนในสภาพแวดล้อมที่มีคลอไรด์สูง (เช่น น้ำทะเล น้ำเกลือ) โดยที่พื้นผิวที่ผ่านการกรองจะช่วยลดอัตราการกัดกร่อนลง 40%

ได้รับการจัดอันดับสำหรับแรงดันสูงสุด 2,500 PSI (กำหนดการ 80, สแตนเลส 316) และอุณหภูมิตั้งแต่ -196°C (LNG) ถึง 650°C (ไอน้ำ) พร้อมการบำบัดความร้อนเสริมเพื่อต้านทานการคืบที่อุณหภูมิสูง

การประกันคุณภาพ:

การทดสอบด้วยภาพรังสี (RT) 100% สำหรับรอยเชื่อม (ถ้ามี) และการตรวจสอบขนาดผ่านการสแกนด้วยเลเซอร์ 3 มิติ ทำให้มั่นใจได้ว่าเป็นไปตามมาตรฐาน ISO 9001:2015 และข้อกำหนดเฉพาะของลูกค้า

แอปพลิเคชัน

เหมาะสำหรับโครงการอุตสาหกรรมและโครงสร้างพื้นฐานที่มีความสำคัญต่อภารกิจ:

ระบบส่งน้ำมันและก๊าซ: ท่อส่งก๊าซแรงดันสูงและสายการผลิตโรงกลั่น พร้อมสแตนเลส 316 ตรงตามมาตรฐาน NACE MR0175 สำหรับบริการก๊าซเปรี้ยว

พลังงานนิวเคลียร์: ท่อจ่ายน้ำหล่อเย็นทุติยภูมิในเครื่องปฏิกรณ์นิวเคลียร์ เป็นไปตาม ASME BPVC Section III (Class 2/3) สำหรับส่วนประกอบที่เกี่ยวข้องกับความปลอดภัย

ระบบเชื้อเพลิงการบินและอวกาศ: ท่อเชื้อเพลิงที่มีความบริสุทธิ์สูงในอุปกรณ์สนับสนุนภาคพื้นดินของเครื่องบิน พร้อมด้วยสเตนเลสสตีล 304 ตรงตามมาตรฐาน SAE AS4059 สำหรับอุปกรณ์การบินและอวกาศ

การขับเคลื่อนทางทะเล: ท่อระบายความร้อนเครื่องยนต์ในภาชนะขนาดใหญ่ ด้วยสแตนเลส 316 ทนทานต่อการกัดกร่อนของโพรงอากาศและการกัดกร่อนของน้ำเค็มมานานกว่า 20 ปี

คำถามที่พบบ่อย

ถาม: รัศมีโค้งงอขั้นต่ำสำหรับข้อศอกนี้คือเท่าใด?

ตอบ:การออกแบบรัศมียาว (LR) มีรัศมีการโค้งงอที่เส้นผ่านศูนย์กลางท่อ 1.5 เท่า (เช่น 152 มม. สำหรับ 4" NPS) ทำให้มั่นใจได้ถึงการปฏิบัติตาม ANSI B16.9 สำหรับข้อศอก LR มาตรฐาน

ถาม: ข้อศอกเหล่านี้สามารถขึ้นรูปเย็นสำหรับมุมที่กำหนดเองได้หรือไม่?

ตอบ:ไม่ การขึ้นรูปเย็นอาจทำให้ความสมบูรณ์ของวัสดุลดลง มุมที่กำหนดเอง (เช่น 60°, 30°) มีให้เลือกใช้ผ่านกระบวนการขึ้นรูปร้อนสำหรับโครงการเฉพาะ

ถาม: จะตรวจสอบการกัดกร่อนภายในอย่างไรเมื่อใช้งานระยะยาว?

ตอบ:ใช้การทดสอบความหนาอัลตราโซนิก (UT) เป็นประจำทุกปีเพื่อตรวจดูผนังบาง โดยเฉพาะอย่างยิ่งในพื้นที่ที่สัมผัสกับสารที่มีฤทธิ์กัดกร่อนหรือของเหลวที่มีฤทธิ์กัดกร่อน

ถาม: มีตัวเลือกที่ไม่ใช่แม่เหล็กสำหรับการใช้งานที่มีความละเอียดอ่อนหรือไม่?

ตอบ:ใช่ สแตนเลส 316L มีความสามารถในการซึมผ่านของแม่เหล็กต่ำ (≤2.0 μH/m) เหมาะสำหรับสิ่งอำนวยความสะดวก MRI และระบบแม่เหล็กไครโอเจนิก
