สเตนเลสสำหรับงานหนัก BW Equal Tee สำหรับท่อส่งอุตสาหกรรม

ภาพรวม

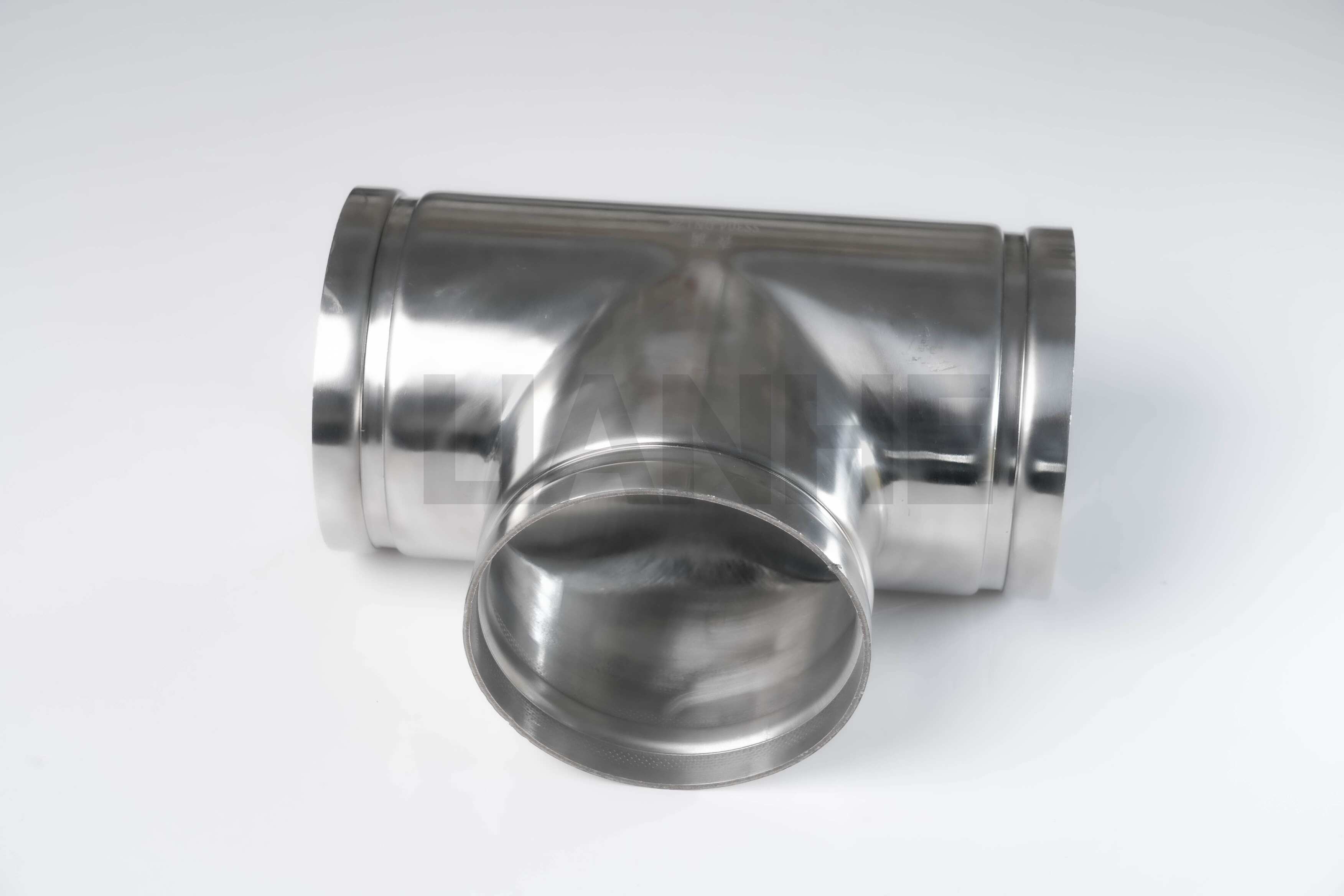

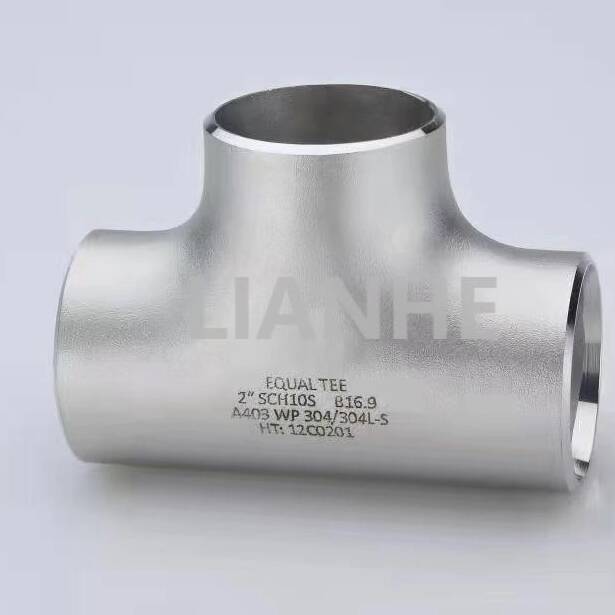

Heavy-Duty Stainless Steel BW (Butt-Weld) Equal Tee เป็นข้อต่อท่อที่แข็งแกร่งซึ่งออกแบบมาเพื่อสร้างการเชื่อมต่อสามทางในท่ออุตสาหกรรมที่มีแรงดันสูงและอุณหภูมิสูง สร้างขึ้นจากเหล็กกล้าไร้สนิม 304 หรือ 316 ที่ไร้รอยต่อ ตัวทีเท่ากันนี้โดดเด่นด้วยปลายเชื่อมชนและขนาดกิ่งที่สม่ำเสมอ ช่วยให้มั่นใจได้ถึงการกระจายการไหลที่สมดุลและความสมบูรณ์ของโครงสร้างในการใช้งานที่มีความต้องการสูง

คุณสมบัติ

การออกแบบการไหลสม่ำเสมอ:

เส้นผ่านศูนย์กลางกิ่งที่เท่ากัน (เช่น 4" x 4" x 4") รับประกันการแบ่งการไหลที่สมมาตร ลดความปั่นป่วนลง 25% เมื่อเทียบกับการลดทีออฟ เหมาะสำหรับระบบหลายไลน์ที่ต้องการแรงดันที่สมดุล

พื้นผิวภายในเรียบ (Ra ≤1.6μm) และมุมกิ่ง 90° ช่วยให้การไหลแบบราบเรียบ ช่วยลดการสูญเสียแรงดันในสภาพแวดล้อมที่มีการไหลสูง

โครงสร้างไร้รอยต่อระดับพรีเมี่ยม:

รีดจากเหล็กสเตนเลส ASTM A312 (304/316) แท่งเดียวที่มีความต้านทานแรงดึงขั้นต่ำ 515 MPa และความแข็งแรงคราก 250 MPa

ได้รับการจัดอันดับสำหรับแรงกดดันในการทำงานสูงถึง 2,500 PSI (เหล็กกล้าไร้สนิม 316 ตารางที่ 80) และอุณหภูมิตั้งแต่ -46°C ถึง 815°C เหมาะสำหรับการใช้งานไอน้ำ น้ำมัน และก๊าซ

การปฏิบัติตามข้อกำหนดการเชื่อมที่แม่นยำ:

การเชื่อมแบบชนสิ้นสุดด้วยมุมเอียง 37.5° ตรงตามมาตรฐาน ANSI B16.9 และ ASME B31.1 ช่วยให้สามารถเชื่อมแบบเจาะเต็มสำหรับท่อตามกำหนดการ 40/80 ในท่อกำลังและกระบวนการ

มีจำหน่ายในขนาด 1" ถึง 36" NPS พร้อมความหนาของผนังแบบกำหนดเองสำหรับการใช้งานระดับนิวเคลียร์ (ASME BPVC Section III)

ความต้านทานการกัดกร่อน:

รุ่นสเตนเลสสตีล 316 พร้อมโลหะผสมโมลิบดีนัมต้านทานการเกิดรูพรุนในตัวกลางที่มีคลอไรด์สูง ในขณะที่ 304 เหมาะสำหรับสภาพแวดล้อมที่ไม่กัดกร่อน เช่น ระบบอากาศอัด

แอปพลิเคชัน

เหมาะสำหรับการกระจายการไหลที่สมดุลในท่ออุตสาหกรรม:

การแปรรูปน้ำมันและก๊าซ: สร้างการเชื่อมต่อสามทางในระบบแยกและเครือข่ายเครื่องแลกเปลี่ยนความร้อน สอดคล้องกับ NACE MR0175 สำหรับบริการก๊าซเปรี้ยว

การผลิตไฟฟ้า: กระจายไอน้ำจากส่วนหัวไปยังกังหันและอุปกรณ์เสริมในโรงงานให้ความร้อน ด้วยเหล็กกล้าไร้สนิม 304 ต้านทานการเกิดออกซิเดชันที่ 550°C

การแปรรูปทางเคมี: แบ่งการไหลในสายป้อนของเครื่องปฏิกรณ์และระบบผสม ด้วยสแตนเลส 316 ตรงตามมาตรฐาน cGMP สำหรับการผลิตยา

การบำบัดน้ำ: จ่ายน้ำจากท่อหลักไปยังหน่วยกรองหลายเครื่องในโรงงานเทศบาล ทนทานต่อน้ำคลอรีนและแรงดันไฟกระชากสูง

คำถามที่พบบ่อย

ถาม: สามารถใช้ทีออฟเท่ากันเพื่อลดการไหลได้?

ตอบ:ไม่ ทีเท่ากันมีไว้สำหรับการไหลที่สมดุล ใช้ทีลดขนาดเมื่อเส้นผ่านศูนย์กลางกิ่งแตกต่างจากเส้นหลัก

ถาม: ระยะห่างของการรองรับที่แนะนำสำหรับแท่นทีที่มีเส้นผ่านศูนย์กลางขนาดใหญ่คือเท่าใด?

ตอบ:ติดตั้งส่วนรองรับภายในเส้นผ่านศูนย์กลางท่อ 1.5x ของแท่นทีเพื่อลดความเครียดบนทางแยกกิ่ง โดยเฉพาะในการวิ่งในแนวนอน

ถาม: จะป้องกันการผุของรอยเชื่อมในทีสแตนเลส 304 ได้อย่างไร?

ตอบ:ใช้ 304L (คาร์บอนต่ำ) สำหรับงานเชื่อมเพื่อหลีกเลี่ยงการกัดกร่อนตามขอบเกรน หรือใช้การให้ความร้อนหลังการเชื่อมสำหรับส่วนที่หนา

ถาม: มีสารเคลือบกันไฟให้เลือกหรือไม่?

ตอบ:ได้ สามารถเคลือบสารเคลือบเรืองแสง (ตามมาตรฐาน ASTM E119) ได้ โดยให้การทนไฟ 2 ชั่วโมงสำหรับการเชื่อมต่อท่อที่สำคัญ
