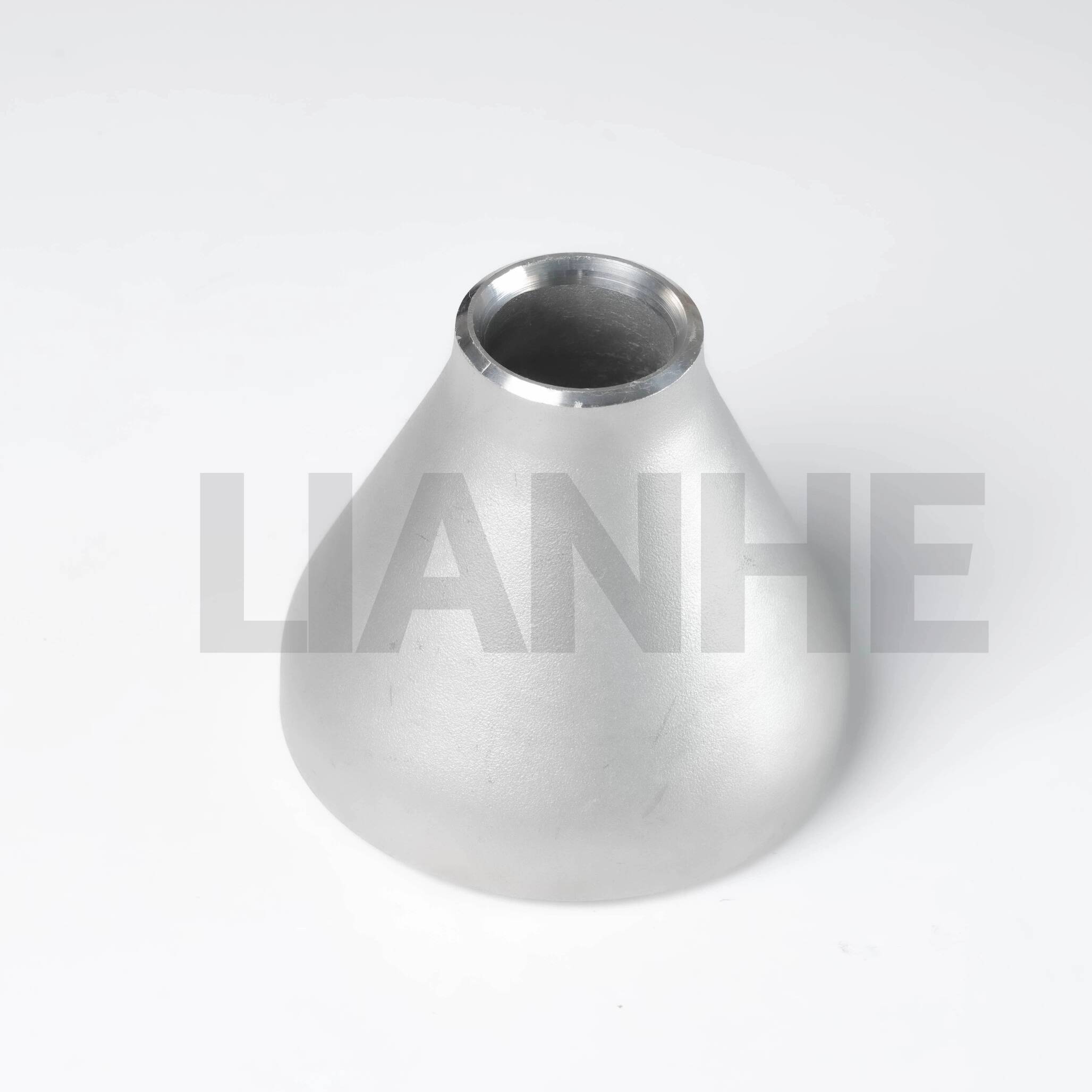

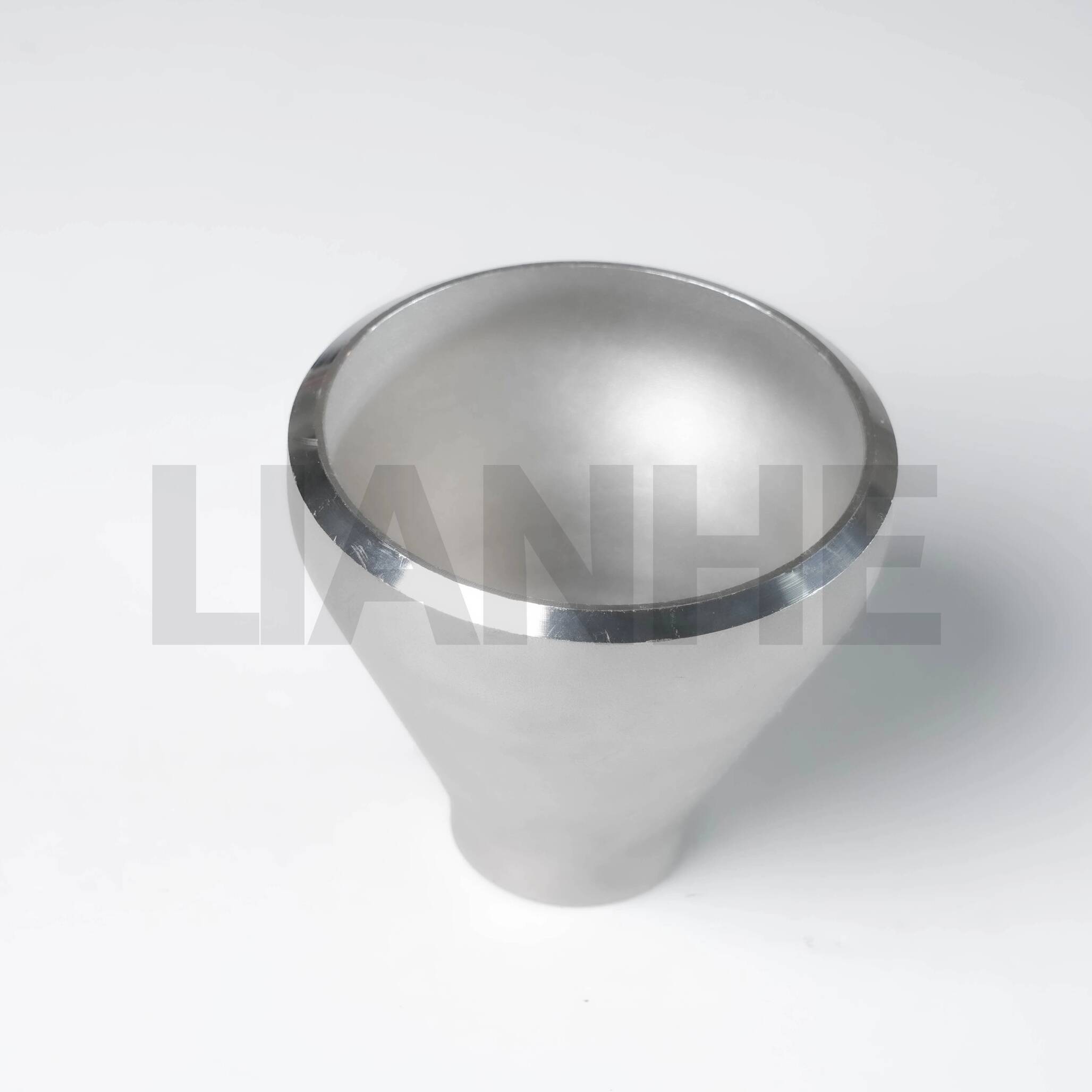

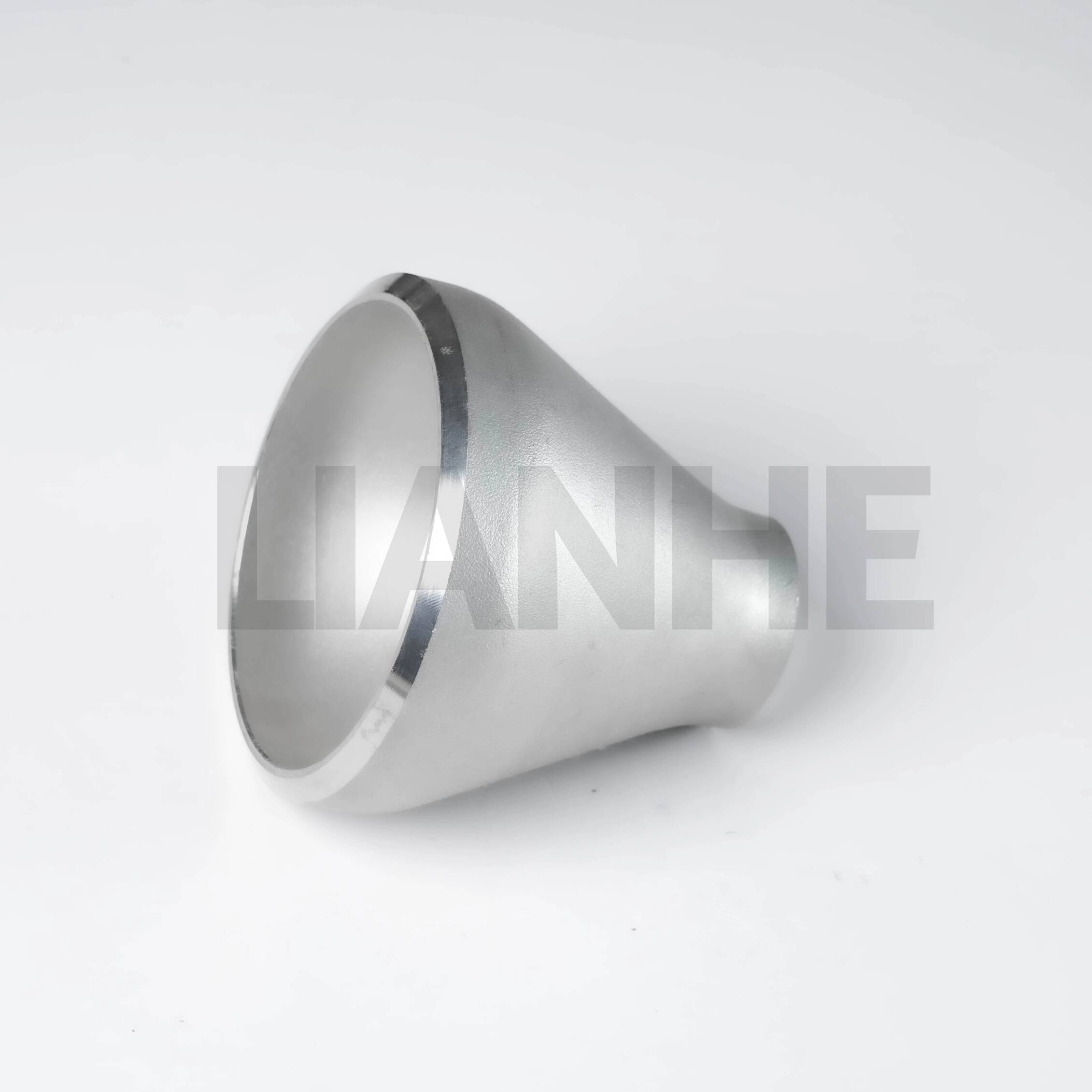

ตัวลดศูนย์กลาง BW สแตนเลสแรงดันสูงสำหรับระบบท่อ

ภาพรวม

ตัวลดจุดศูนย์กลางสแตนเลส BW (รอยเชื่อมชน) แรงดันสูงเป็นข้อต่อท่อที่ออกแบบอย่างแม่นยำซึ่งออกแบบมาเพื่อเชื่อมต่อท่อที่มีเส้นผ่านศูนย์กลางต่างกันในระบบแรงดันสูงและอุณหภูมิสูง ในขณะที่ยังคงการไหลที่ราบรื่นและความสมบูรณ์ของโครงสร้าง สร้างขึ้นจากสเตนเลสสตีล 304 หรือ 316 ที่ไร้รอยต่อ ตัวลดนี้มีการออกแบบที่มีศูนย์กลาง (ความหนาของผนังสม่ำเสมอ) และปลายเชื่อมแบบชน ทำให้เหมาะสำหรับการใช้งานที่ต้องการความปั่นป่วนและความเค้นน้อยที่สุด

คุณสมบัติ

โครงสร้างไร้รอยต่อระดับพรีเมี่ยม:

ผลิตจากสแตนเลส ASTM A312 (304 สำหรับการใช้งานทั่วไป, 316 สำหรับสื่อที่มีฤทธิ์กัดกร่อน) โดยมีความต้านทานแรงดึงขั้นต่ำ 515 MPa และความแข็งแรงคราก 205 MPa

ตัวเครื่องไร้รอยต่อช่วยขจัดจุดอ่อน ได้รับการจัดอันดับสำหรับแรงดันในการทำงานสูงถึง 2,500 PSI (สแตนเลสเกรด 80, 316) และอุณหภูมิตั้งแต่ -46°C ถึง 815°C

ข้อดีของการออกแบบแบบรวมศูนย์:

การลดขนาดเส้นผ่านศูนย์กลางสม่ำเสมอ (เช่น 6" ถึง 4") ช่วยให้มั่นใจได้ถึงการเปลี่ยนการไหลแบบสมมาตร ลดความปั่นป่วนลง 20% เมื่อเทียบกับตัวลดเยื้องศูนย์ เหมาะสำหรับระบบที่ใช้ของเหลวเป็นหลัก

พื้นผิวภายในเรียบ (Ra ≤1.6μm) ช่วยลดการสูญเสียแรงดันและป้องกันการสะสมตัวของตะกอนในท่อ

การปฏิบัติตามข้อกำหนดในการติดตั้ง:

การเชื่อมชนปลายด้วยมุมเอียง 37.5° ตรงตามมาตรฐาน ANSI B16.25 และ ASME B16.9 เหมาะสำหรับกระบวนการเชื่อม GTAW (TIG) และ GMAW (MIG) ในท่อที่สำคัญ

มีจำหน่ายในขนาด 1" ถึง 48" NPS โดยมีอัตราส่วนลดตั้งแต่ 2:1 ถึง 4:1 เข้ากันได้กับท่อตามกำหนดการ 40/80/160

ความต้านทานการกัดกร่อน:

รุ่นสเตนเลสสตีล 316 ที่มีโมลิบดีนัม 3.5% ต้านทานการเกิดรูพรุนในสภาพแวดล้อมที่มีคลอไรด์สูง (เช่น น้ำทะเล น้ำเกลือ) โดยมีพื้นผิวแบบพาสซีฟที่ช่วยยืดอายุการใช้งานได้ 30%

แอปพลิเคชัน

เหมาะสำหรับท่ออุตสาหกรรมที่ต้องการการเปลี่ยนเส้นผ่านศูนย์กลางที่ราบรื่น:

ระบบส่งน้ำมันและก๊าซ: การลดขนาดท่อในท่อส่งก๊าซแรงดันสูงและสายการผลิตโรงกลั่น สอดคล้องกับ NACE MR0175 สำหรับบริการก๊าซเปรี้ยว

การผลิตไฟฟ้า: การเชื่อมต่อกังหันไอน้ำกับท่อคอนเดนเสทที่มีเส้นผ่านศูนย์กลางเล็กกว่าในโรงงานให้ความร้อน โดยใช้สแตนเลส 304 ต้านทานการเกิดออกซิเดชันที่ 550°C

การแปรรูปทางเคมี: การเปลี่ยนระหว่างทางเข้า/ทางออกของเครื่องปฏิกรณ์ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เป็นไปตามมาตรฐาน cGMP สำหรับพื้นผิวที่ทำความสะอาดได้ในการผลิตยา

การบำบัดน้ำ: การลดขนาดเส้นผ่านศูนย์กลางในท่อจ่ายน้ำหลักและปั๊มน้ำเสียที่มีการไหลสูงและด้วยสแตนเลส 316 ที่ทนทานต่อน้ำคลอรีนและอนุภาคที่มีฤทธิ์กัดกร่อน

คำถามที่พบบ่อย

ถาม: เมื่อใดที่ฉันควรใช้ตัวลดแบบศูนย์กลางเทียบกับตัวลดประหลาด?

ตอบ:ใช้ตัวลดศูนย์กลางสำหรับระบบเฉพาะของเหลวเพื่อรักษาความสมมาตรของการไหล ตัวลดประหลาดจะดีกว่าสำหรับส่วนผสมของก๊าซและของเหลวเพื่อป้องกันฟองอากาศ

ถาม: ตัวลดนี้สามารถใช้กับท่อแนวตั้งได้หรือไม่?

ตอบ:ใช่ ตัวลดแบบศูนย์กลางเหมาะสำหรับการติดตั้งในแนวตั้ง แต่ต้องแน่ใจว่ามีการรองรับที่เหมาะสมเพื่อหลีกเลี่ยงความเครียดบนรอยเชื่อม

ถาม: ความหนาของผนังขั้นต่ำสำหรับตัวลดกำหนดการ 160 คือเท่าใด?

ตอบ:ความหนาของผนังแตกต่างกันไปตามขนาด (เช่น 1" schedule 160 มีผนัง 3.73 มม.) ซึ่งมีรายละเอียดใน ASME B16.9 เพื่อการให้คะแนนแรงดันที่แม่นยำ

ถาม: มีอัตราส่วนการลดแบบกำหนดเองหรือไม่?

ตอบ:ใช่ สามารถผลิตอัตราส่วนที่ไม่เป็นไปตามมาตรฐาน (เช่น 3" ถึง 1.5") ตามสั่งได้ โดยทั่วไประยะเวลารอคอยสินค้าจะอยู่ที่ 10-15 วันทำการ
