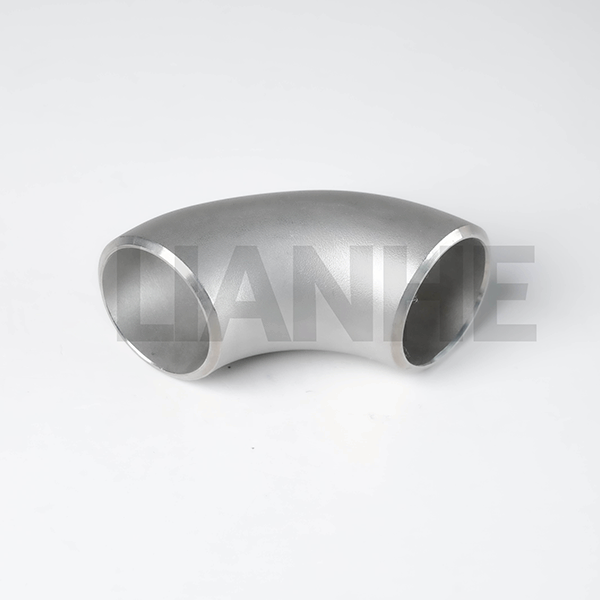

ข้องอเชื่อมชนสเตนเลสสตีลสำหรับงานหนัก 45DEG สำหรับท่ออุตสาหกรรม

ภาพรวม

ข้องอ 45 องศาสแตนเลสสตีล BW (เชื่อมชน) สำหรับงานหนักเป็นข้อต่อท่อระดับพรีเมียมที่ออกแบบมาเพื่อเปลี่ยนทิศทางในระบบท่อแรงดันสูงและอุณหภูมิสูง ในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและประสิทธิภาพการไหล ข้องอนี้สร้างจากสเตนเลสสตีล 304 หรือ 316 ที่ไร้รอยต่อ มีปลายเชื่อมชน (ตามมาตรฐาน ANSI B16.25) และมีรัศมี 1.5D ทำให้เหมาะสำหรับการใช้งานหนักที่ต้องการการสูญเสียแรงดันและความต้านทานการสั่นสะเทือนน้อยที่สุด

คุณสมบัติ

โครงสร้างไร้รอยต่อที่แข็งแกร่ง:

ผลิตจากสเตนเลสสตีลอัดขึ้นรูป (304 สำหรับการใช้งานทั่วไป 316 สำหรับสื่อที่มีฤทธิ์กัดกร่อน) โดยมีความหนาของผนังเป็นไปตามกำหนดการ 40/80 และความแข็งแรงของผลผลิต ≥250 MPa

ปลายเชื่อมชน (มุมเอียง 37°-45°) ตรงตามมาตรฐาน ANSI B16.25 และ ASME B1.20.7 ช่วยให้มั่นใจได้ถึงรอยเชื่อมเต็มและการเชื่อมต่อไร้รอยรั่ว

การออกแบบที่ปรับให้เหมาะสมตามการไหล:

รัศมีเส้นศูนย์กลาง 1.5D ช่วยลดการสูญเสียแรงดันได้ 30% เมื่อเทียบกับข้อศอกที่มีรัศมีสั้น โดยมีรูภายในขัดเงา (Ra ≤1.6μm) ช่วยลดความปั่นป่วนและการสะสมของตะกรัน

มุม 45° กระจายความเค้นอย่างสม่ำเสมอในสภาวะการไหลสูง เหมาะสำหรับระบบที่มีอัตราการไหลสูงถึง 1,500 GPM (ข้อศอก 12 นิ้ว)

ความต้านทานต่อสิ่งแวดล้อม:

เหล็กกล้าไร้สนิม 316 ต้านทานการเกิดรูพรุนที่เกิดจากคลอไรด์ (สำคัญอย่างยิ่งในการใช้งานในทะเลและน้ำเค็ม) โดยมีพื้นผิวที่ผ่านการกรองช่วยยืดอายุการใช้งานในสภาพแวดล้อมที่รุนแรง

ช่วงอุณหภูมิ: -250°C ถึง 800°C (ด้วยขั้นตอนการเชื่อมที่เหมาะสม) เหมาะสำหรับของเหลวแช่แข็งและท่อไอน้ำอุณหภูมิสูง

การปฏิบัติตามข้อกำหนดในการติดตั้ง:

มีจำหน่ายในขนาด 1" ถึง 48" NPS พร้อมความหนาของผนังแบบกำหนดเองสำหรับโครงการพิเศษ (เช่น ท่อเกรดนิวเคลียร์ตามมาตรฐาน ASME BPVC Section III)

การตรวจสอบอนุภาคแม่เหล็ก (MPI) และการทดสอบไฮโดรสแตติก (1.5x MAWP) ช่วยให้มั่นใจได้ว่าไม่มีข้อบกพร่องในการใช้งานที่สำคัญ

แอปพลิเคชัน

เหมาะสำหรับระบบท่ออุตสาหกรรมที่มีความต้องการสูง:

การป้องกันอัคคีภัย: ข้องอตามมาตรฐาน NFPA 20 ในระบบสปริงเกอร์แบบเปียก/แห้ง ช่วยให้มั่นใจได้ถึงการไหลที่เชื่อถือได้ในอาคารสูงเชิงพาณิชย์และโรงงานอุตสาหกรรม

การแปรรูปทางเคมี: กระจายตัวกลางที่มีฤทธิ์กัดกร่อนในถังปฏิกิริยาและเครื่องแลกเปลี่ยนความร้อนด้วยสแตนเลส 316 ตรงตามมาตรฐาน CEPDG สำหรับสารเคมีอันตราย

การผลิตไฟฟ้า: ท่อไอน้ำและคอนเดนเสทในโรงงานให้ความร้อน ทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว (500°C ถึงสภาพแวดล้อม) และรอบแรงดันสูง (สูงถึง 200 บาร์)

ทะเลและนอกชายฝั่ง: ระบบรับน้ำทะเลและท่อส่งใต้ทะเล ด้วยสแตนเลส 316 ที่ทนทานต่อการสัมผัสน้ำเค็มและการโหลดแบบไดนามิกอย่างต่อเนื่อง

คำถามที่พบบ่อย

ถาม: ข้องอ 1.5D และข้อศอกรัศมีสั้น (1D) แตกต่างกันอย่างไร?

ตอบ:ข้องอ 1.5D (รัศมียาว) มีลักษณะการไหลที่ดีขึ้นและการสูญเสียแรงดันน้อยลง ในขณะที่ข้องอ 1D มีขนาดกะทัดรัดกว่า แต่เพิ่มความปั่นป่วนและแรงดันตกคร่อม

ถาม: ข้อศอกเหล่านี้สามารถใช้กับท่อใต้ดินได้หรือไม่?

ตอบ:ได้ แต่ใช้แรปป้องกันการกัดกร่อน (เช่น เทปโพลีเอทิลีน) และใช้เปลือกคอนกรีตเพื่อการปกป้องเป็นพิเศษในดินที่มีฤทธิ์กัดกร่อน

ถาม: ลวดเชื่อมชนิดใดที่แนะนำสำหรับเหล็กสแตนเลส 316?

ตอบ:ใช้อิเล็กโทรด E316L-16 (GTAW) หรือ E316L-17 (SMAW) เพื่อให้ตรงกับความต้านทานการกัดกร่อนและความเหนียวของโลหะฐาน

ถาม: จะวัดความตรงของข้อศอกหลังการเชื่อมได้อย่างไร?

ตอบ:ใช้เครื่องมือจัดตำแหน่งด้วยเลเซอร์เพื่อให้แน่ใจว่าส่วนเบี่ยงเบนของแกนของข้อศอกอยู่ที่ ≤1 มม./ม. ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาความสมบูรณ์ของท่อในระยะยาว
