ข้อต่องอ SR สเตนเลสสตีลความแข็งแรงสูง BW 90DEG สำหรับระบบขนาดกะทัดรัด

ภาพรวม

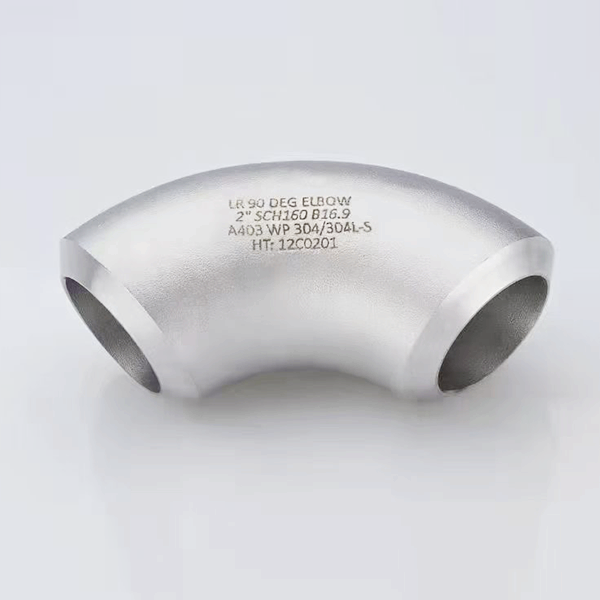

ข้องอ 90 องศา SR (รัศมีสั้น) สเตนเลสสตีลความแข็งแรงสูง BW (เชื่อมชน) เป็นข้อต่อท่อประหยัดพื้นที่ที่ออกแบบมาสำหรับระบบท่ออุตสาหกรรมขนาดกะทัดรัดที่พื้นที่การติดตั้งน้อยที่สุดเป็นสิ่งสำคัญ ข้องอนี้สร้างจากสแตนเลส 304 หรือ 316 มีรัศมี 1.0D และปลายเชื่อมแบบชน (ตามมาตรฐาน ANSI B16.25) ซึ่งสร้างความสมดุลระหว่างความสมบูรณ์ของโครงสร้างพร้อมประสิทธิภาพของมิติในรูปแบบที่แคบ

คุณสมบัติ

การออกแบบที่ประหยัดพื้นที่:

รัศมีโค้งงอสั้น (1.0D) (เช่น 102 มม. สำหรับ 4" NPS) ลดความยาวในการติดตั้งลง 30% เมื่อเทียบกับข้องอ LR เหมาะสำหรับห้องเครื่องจักรที่แออัดและแพลตฟอร์มนอกชายฝั่ง

การเชื่อมชนปลายด้วยมุมเอียงที่แม่นยำ (37.5°) สำหรับการเชื่อมแบบเจาะเต็ม เป็นไปตามมาตรฐาน ASME B16.9 และเหมาะสำหรับกระบวนการเชื่อมทั้งแบบแมนนวลและแบบอัตโนมัติ

วัสดุประสิทธิภาพสูง:

สแตนเลส 304 (ASTM A312) สำหรับใช้ในอุตสาหกรรมทั่วไป เหล็กกล้าไร้สนิม 316 (ASTM A316) สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน โดยมีกำลังรับผลผลิตขั้นต่ำ 205 MPa

ผ่านการอบด้วยความร้อน (อบอ่อนด้วยสารละลาย) เพื่อให้โครงสร้างจุลภาคมีความสม่ำเสมอ เพิ่มความต้านทานต่อการแตกร้าวจากการกัดกร่อนจากความเค้นในการใช้งานที่มีค่า pH สูง

การจัดอันดับความดันและอุณหภูมิ:

ได้รับการจัดอันดับสำหรับแรงดันใช้งานสูงสุด 2,000 PSI (กำหนดการ 80, สเตนเลส 316) และอุณหภูมิตั้งแต่ -46°C ถึง 650°C เหมาะสำหรับระบบไอน้ำ น้ำมัน และแก๊ส

ความหนาของผนังเสริมที่ส่วนโค้ง (มาตรฐาน 1.1x) ชดเชยความเค้นที่เพิ่มขึ้นในการออกแบบรัศมีสั้น จึงมั่นใจได้ในความน่าเชื่อถือในระยะยาว

คุณภาพและการปฏิบัติตามข้อกำหนด:

การตรวจสอบด้วยภาพและขนาด 100% พร้อมการทดสอบอุทกสถิต (1.5x MAWP) และการตรวจสอบอนุภาคแม่เหล็ก (MPI) สำหรับการใช้งานที่สำคัญ

มีจำหน่ายในขนาด 1" ถึง 12" NPS พร้อมการเคลือบแบบกำหนดเอง (เช่น อีพ็อกซี่, PTFE) เพื่อเพิ่มการป้องกันการกัดกร่อนในสภาพแวดล้อมทางทะเล

แอปพลิเคชัน

เหมาะสำหรับระบบอุตสาหกรรมและการพาณิชย์ที่มีพื้นที่จำกัด:

น้ำมันและก๊าซนอกชายฝั่ง: ท่อขนาดกะทัดรัดในโมดูลแพลตฟอร์มและท่อร่วมใต้ทะเล พร้อมสแตนเลสสตีล 316 ต้านทาน H2S และการกัดกร่อนของน้ำทะเล

กังหันโรงไฟฟ้า: ท่อไอน้ำในเปลือกกังหันแก๊ส ซึ่งพื้นที่จำกัดจำเป็นต้องโค้งงออย่างแน่นหนาโดยไม่กระทบต่อระดับแรงดัน

เครื่องจักรอุตสาหกรรม: สายไฮดรอลิกและสายหล่อลื่นในเครื่องอัดและเครื่องฉีดขึ้นรูป ด้วยการออกแบบรัศมีสั้นทำให้สามารถอยู่ใกล้ชิ้นส่วนที่เคลื่อนไหวได้

อาคารพาณิชย์: ท่อคอนเดนเสท HVAC ในช่องว่างเพดานและเพลาไรเซอร์ ช่วยลดความต้องการพื้นที่ในการก่อสร้างหลายชั้น

คำถามที่พบบ่อย

ถาม: ข้องอ SR เหมาะสำหรับการใช้งานที่มีการไหลสูงหรือไม่?

ตอบ:แม้ว่าข้อศอก SR จะเพิ่มความปั่นป่วนเมื่อเปรียบเทียบกับข้อศอก LR แต่ก็เหมาะสำหรับอัตราการไหลปานกลาง ใช้ข้องอ LR สำหรับระบบความเร็วสูง (หมายเลขเรย์โนลด์ส >40,000)

ถาม: ข้อศอกเหล่านี้สามารถใช้ในบริเวณที่เกิดแผ่นดินไหวได้หรือไม่?

ตอบ:ได้ แต่ควรปรึกษาวิศวกรโครงสร้างเพื่อขอข้อกำหนดการค้ำยันเพิ่มเติม เนื่องจากข้อศอกที่มีรัศมีสั้นอาจได้รับแรงเค้นที่สูงกว่าในระหว่างเหตุการณ์แผ่นดินไหว

ถาม: ระยะห่างขั้นต่ำที่แนะนำสำหรับข้อศอก SR คือเท่าใด?

ตอบ:ระยะห่างควรเป็น 50% ของระยะห่างข้อศอก LR ที่แนะนำ เพื่อลดการหย่อนคล้อยและความเครียดจากการโค้งงอ โดยเฉพาะอย่างยิ่งในการวิ่งแนวนอน

ถาม: มีสารเคลือบกันไฟให้เลือกหรือไม่?

ตอบ:ได้ สามารถเคลือบสารเคลือบทนไฟ (ตามมาตรฐาน ASTM E119) ได้ โดยให้อัตราการทนไฟ 2 ชั่วโมงสำหรับการเชื่อมต่อท่อที่สำคัญ
