สเตนเลสสตีลแรงดันสูง BW Cross สำหรับท่ออุตสาหกรรม

ภาพรวม

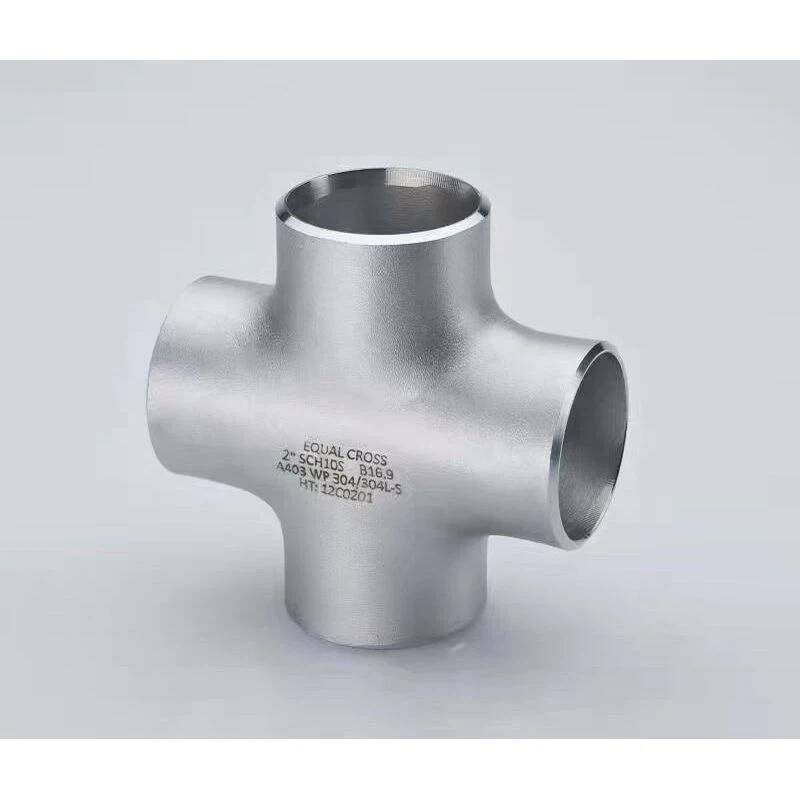

Cross สแตนเลสสตีลแรงดันสูง BW (การเชื่อมแบบชน) เป็นข้อต่อท่อที่แข็งแกร่งซึ่งออกแบบมาเพื่อสร้างการเชื่อมต่อสี่ทางในท่ออุตสาหกรรมที่มีแรงดันสูงและอุณหภูมิสูง สร้างขึ้นจากสเตนเลสสตีล 304 หรือ 316 ที่ไร้รอยต่อ ครอสนี้มีปลายเชื่อมชน (ตามมาตรฐาน ANSI B16.25) และการออกแบบเสริมความแข็งแรง ช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้างและประสิทธิภาพที่ปราศจากการรั่วไหลในการใช้งานที่สำคัญ

คุณสมบัติ

การก่อสร้างงานหนัก:

ตัวเรือนสเตนเลสสตีลไร้ตะเข็บ (304/316) มีขนาดกิ่งเท่ากันหรือเล็กลง ได้รับการจัดอันดับสำหรับแรงดันใช้งานสูงสุด 2,500 PSI (สเตนเลสสตีล 80, 316 กำหนดการ) และอุณหภูมิตั้งแต่ -46°C ถึง 815°C

ส่วนตรงกลางเสริมความแข็งแรง (ความหนาของผนัง 1.5 เท่า) ทนทานต่อแรงกดหลายทิศทาง ช่วยลดความเข้มข้นของความเครียดที่ทางแยกสาขา

การเชื่อมที่แม่นยำสิ้นสุดลง:

การเชื่อมชนปลายด้วยขอบเอียง (37.5° ±1°) สำหรับการเชื่อมทะลุเต็ม เป็นไปตามมาตรฐาน ASME B16.9 และเหมาะสำหรับกระบวนการเชื่อมทั้งแบบอัตโนมัติและแบบแมนนวล

มีจำหน่ายในรูปแบบกากบาทที่เท่ากัน (ขนาดกิ่งก้านทั้งหมดเท่ากัน) และกิ่งก้านแบบลดขนาด (ขนาดกิ่งก้านแตกต่างกันตามขนาดที่กำหนด) ให้ความคล่องตัวในการออกแบบท่อส่ง

การเพิ่มประสิทธิภาพการไหลและความเครียด:

การเปลี่ยนผ่านภายในที่ราบรื่น (รัศมี ≥1.0x ความหนาของผนังท่อ) ช่วยลดความปั่นป่วนและการสูญเสียแรงดัน ด้วยพื้นผิวภายในไฮโดรฟอร์ม (Ra ≤1.6μm) สำหรับการไหลแบบราบเรียบในระบบหลายสาขา

สแตนเลส 316 รุ่นที่มีปริมาณโมลิบดีนัมต้านทานการเกิดรูพรุนในตัวกลางที่มีคลอไรด์สูง เหมาะสำหรับระบบจ่ายน้ำทะเลและน้ำเกลือ

การประกันคุณภาพ:

การทดสอบด้วยภาพรังสี (RT) 100% สำหรับรอยเชื่อมในการใช้งานที่สำคัญ พร้อมการตรวจสอบขนาดผ่านการสแกน 3 มิติเพื่อให้แน่ใจว่าการวางตำแหน่งมีความแม่นยำ (±0.5 มม. สำหรับ 12" NPS)

สอดคล้องกับ ISO 9001:2015 และข้อกำหนดเฉพาะของลูกค้า (เช่น Shell MESC SPE 77/300 สำหรับโครงการน้ำมันและก๊าซ)

แอปพลิเคชัน

เหมาะสำหรับเครือข่ายท่อส่งอุตสาหกรรมที่ซับซ้อน:

โรงกลั่นน้ำมันและก๊าซ: การเชื่อมต่อแบบหลายสาขาในหน่วยกระบวนการ ระบบแฟลร์ และเครือข่ายตัวแลกเปลี่ยนความร้อน ด้วยสแตนเลสสตีล 316 ตรงตามมาตรฐาน NACE MR0175 สำหรับบริการที่มีรสเปรี้ยว

การผลิตไฟฟ้า: การเชื่อมต่อสี่ทางในระบบส่วนหัวไอน้ำและท่อส่งคืนคอนเดนเสท ทนต่อภาระความร้อนแบบวงจรในโรงงานแบบวงจรรวม

การแปรรูปทางเคมี: การกระจายวัตถุดิบในเครื่องปฏิกรณ์แบบแบตช์และคอลัมน์การกลั่น ด้วยการออกแบบกากบาทที่เท่ากันทำให้มีการกระจายการไหลที่สมดุล

การบำบัดน้ำ: การเชื่อมต่อหลายช่องในรางกรองและโรงงานรีเวิร์สออสโมซิส โดยลดตัวเลือกข้ามสำหรับการเปลี่ยนขนาดในรูปแบบขนาดกะทัดรัด

คำถามที่พบบ่อย

ถาม: แรงดันสูงสุดที่อนุญาตสำหรับรีดิวซ์ครอสคือเท่าใด?

ตอบ:ระดับแรงดันถูกกำหนดโดยขนาดสาขาที่เล็กที่สุด ศึกษาเอกสารข้อมูลสำหรับการผสมขนาดและความดันเฉพาะ

ถาม: สามารถใช้ไม้กางเขนในบริเวณที่เกิดแผ่นดินไหวได้หรือไม่?

ตอบ:ได้ แต่รวมการค้ำยันเพิ่มเติมที่ทางแยกแยกเพื่อดูดซับแรงด้านข้าง เนื่องจากข้อต่อแบบหลายกิ่งจะไวต่อความล้าจากแรงสั่นสะเทือนมากกว่า

ถาม: จะตรวจสอบข้อบกพร่องในการเชื่อมบนไม้กางเขนได้อย่างไร?

ตอบ:ใช้การทดสอบด้วยคลื่นเสียงความถี่สูง (UT) หรือการตรวจสอบอนุภาคแม่เหล็ก (MPI) เพื่อตรวจจับข้อบกพร่องที่พื้นผิว/ใต้พื้นผิว โดยเฉพาะที่การเชื่อมต่อระหว่างสาขาถึงหลัก

ถาม: มีเวอร์ชันที่ไม่ใช่แม่เหล็กสำหรับแอปพลิเคชันที่มีความละเอียดอ่อนหรือไม่?

ตอบ:ใช่ สแตนเลส 316L มีความสามารถในการซึมผ่านของแม่เหล็กต่ำ เหมาะสำหรับการใช้งานใกล้กับเครื่องแยกแม่เหล็กและอุปกรณ์ MRI
